E S PA Ñ O L
NOTA DEL PARÁMETRO DE TENSIÓN: Un parámetro de tensión es el apretado óptimo que debe hac-
erse a un sujetador en particular. Es importante usar los parámetros de tensión apropiados cuando
se especifican.

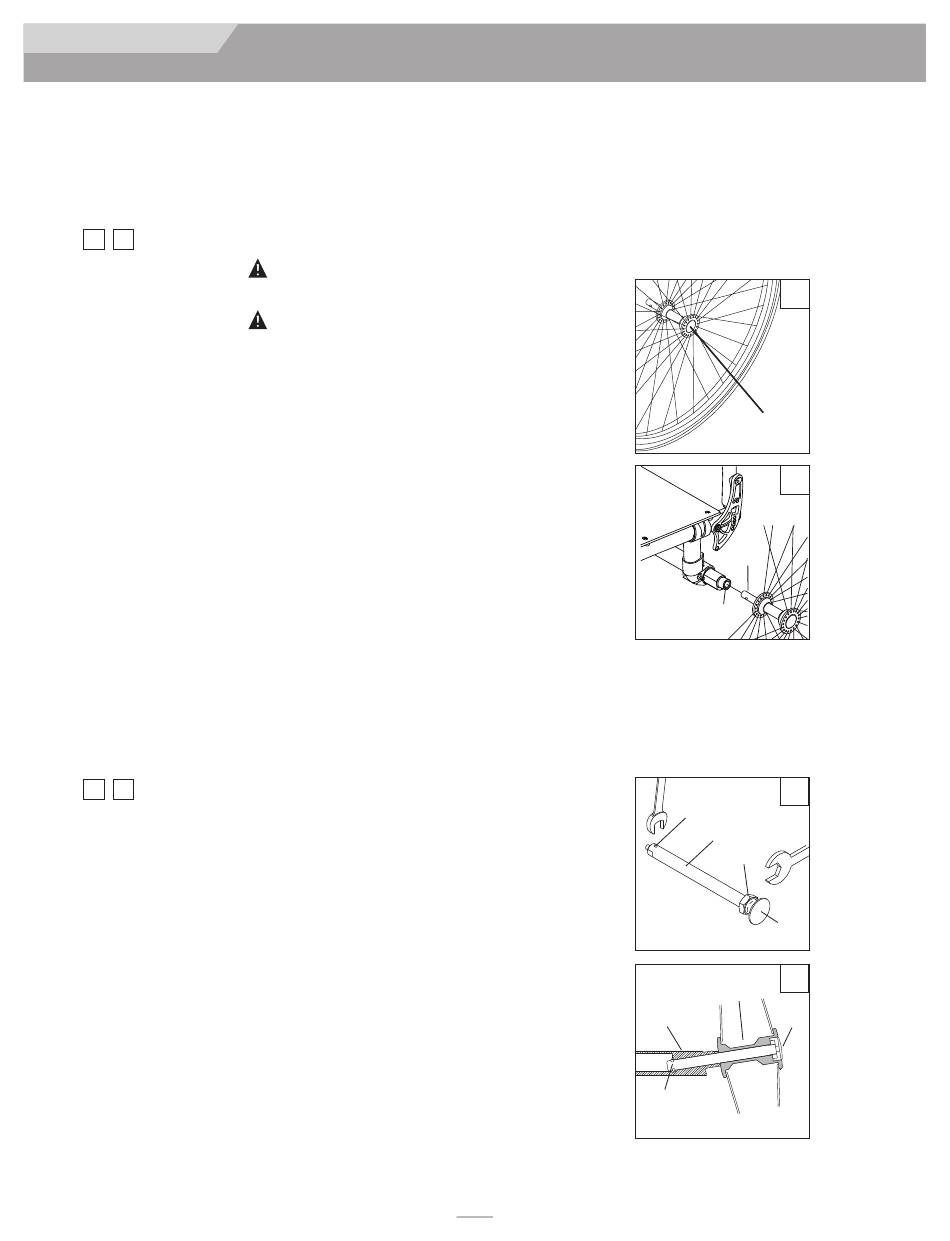

A. PARA MONTAR Y QUITAR LAS RUEDAS TRASERAS
1 2
No instale un motor eléctrico en esta silla de ruedas.
No use esta silla A MENOS QUE esté seguro que ambos ejes de liberación
rápida estén asegurados. Un eje no asegurado puede salirse durante el uso y
provocar una caída.
NOTA: Para hacer estos procedimientos más fáciles, coloque la silla de ruedas sobre una superficie plana
como una mesa o una mesa de trabajo.
1. Para instalar la rueda
a. Oprima completamente el botón de liberación rápida (A).
b. Inserte el eje (B) a través del cubo de la rueda trasera.
c. Mantenga oprimido el botón (A) al tiempo que desliza el eje (B) en el obturador de
inclinación lateral (C).
d. Suelte el botón para asegurar el eje en el obturador de inclinación lateral. Ajuste el eje
si no se asegura. Vea la Sección B.
e. Repita estos pasos en el otro lado.
2. Para quitar la rueda
a. Oprima completamente el botón de liberación rápida (A).
b. Quite la rueda sacando completamente el eje (B) del obturador de inclinación lateral (C).
c. Repita estos pasos en el otro lado.
NOTA: El eje no estará asegurado hasta que el botón de liberación rápida sobresalga por completo (A).
Verifique que el eje esté asegurado tirando de la rueda en la misma dirección del eje.
B. AJUSTE DE LA TUERCA DEL EJE DE LA RUEDA TRASERA
3 4
El eje de la rueda trasera (B) fija la rueda trasera (D) al obturador de inclinación lateral (C).
Cuando las bolas de retención (E) encajan en el obturador de inclinación lateral, la rueda
trasera queda asegurada de manera eficaz en la silla. Oprimir el botón de liberación rápida
(A) libera las bolas de retención y permite retirar el eje y ensamble de la rueda.
Para ajustar el eje necesitará una llave de 3/4 pulg. para dar vuelta a la tuerca de ajuste (F).
También necesitará una llave de 1/2 pulg. para sostener de manera segura el extremo de las
bolas de retención del eje para evitar que dé vuelta.
Si la rueda y el eje no se aseguran en el obturador de inclinación lateral, entonces necesitará
ajustar el eje. Gire la tuerca en sentido antihorario 1/4 de vuelta aproximadamente e intente
asegurar el eje en el obturador de inclinación lateral. Si no puede asegurarlo, continúe real-
izando pequeños ajustes de la tuerca hasta que quede asegurado.
Si la rueda queda asegurada a la silla pero existe demasiado juego de la rueda (el cubo de la
rueda puede empujarse hacia delante y atrás sobre el eje) ajuste entonces la tuerca en senti-
do horario hasta que no exista un espacio perceptible entre la rueda y el tubo de inclinación
lateral y el eje queda asegurado en la silla.
PRECAUCIÓN: El botón de liberación rápida (A) debe quedar al ras del borde del cubo de la rueda para que
las bolas de retención (E) queden aseguradas.
ADVERTENCIA
ADVERTENCIA
X. PREPARACIÓN Y AJUSTE
45
1
A
2
B
C
3
E
B
F
A
4
D
C
A
E
112786 Rev. E
