F R A N Ç A I S

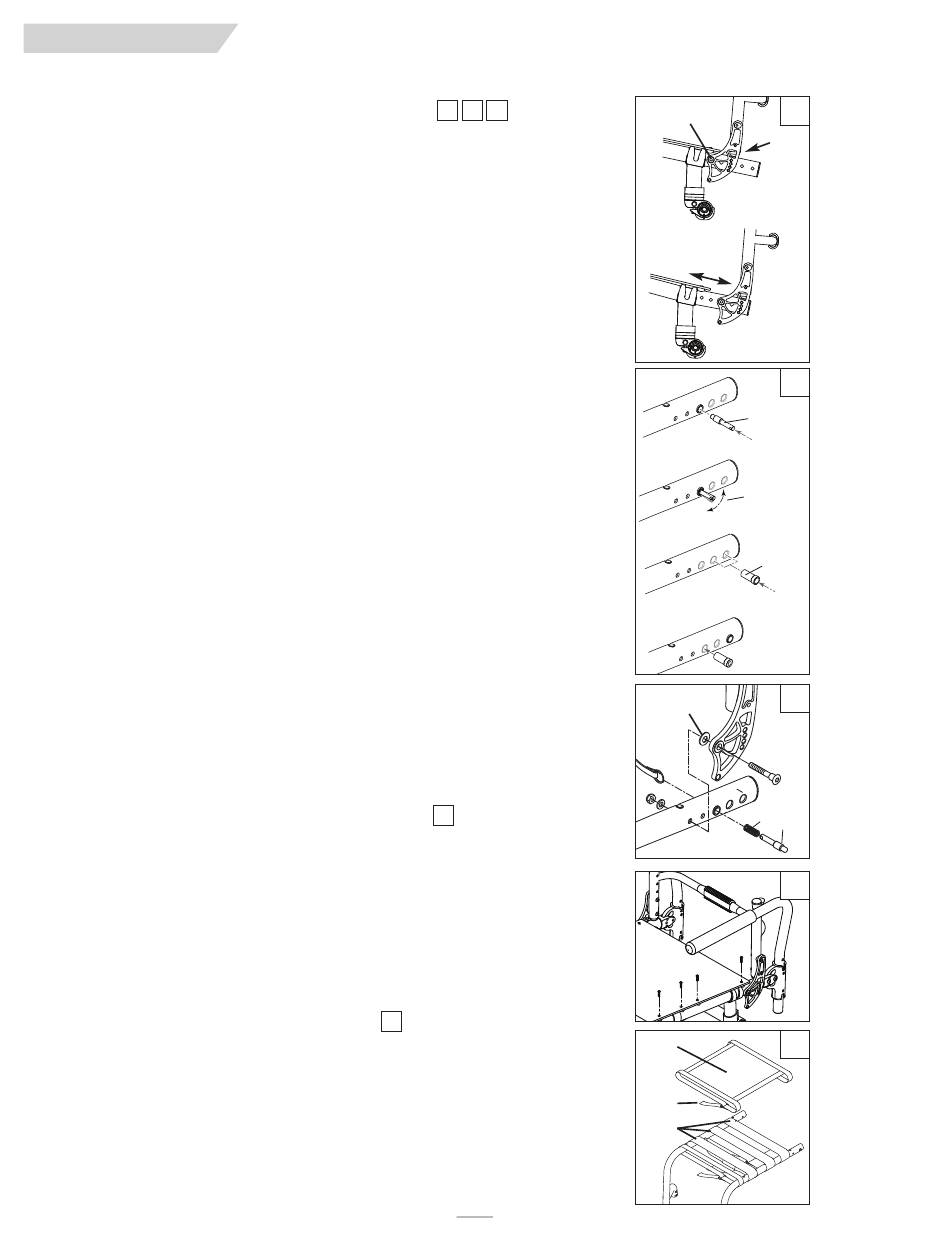

F. DOSSIER À PROFONDEUR AJUSTABLE
1. le dossier peut être ajusté en enlevant tout d'abord la cordelette de déblocage rapide
de type JAY (non illustrée) des goupilles de déblocage du dossier (A) à l'intérieur du
châssis du fauteuil. Ceci permet aux goupilles et aux ressorts d'être retirés ultérieure-
ment à l'étape 2.
2. À l'aide d'une clé hexagonale de 5 mm et 10 mm, enlevez le boulon fixant le support
de dossier sur le fauteuil (B). Répétez de l'autre côté.
3. Une fois le dossier retiré, vous devez enlever les goupilles et les ressorts de déblocage
rapide. La bague du châssis peut être retirée en retournant la goupille de déblocage
rapide et en insérant celle-ci dans la bague (C). Retirez lentement la goupille (D) en la
déplaçant de gauche à droite pour tirer la bague (fig. 12). Une paire de pinces peut
être nécessaire pour saisir le rebord exposé de la bague (E) pour un retrait complet.
4. Si la profondeur arrière désirée est de 1 po (2,54 cm) de plus, enfoncez la clavette d'un
trou en arrière. Pour 2 po (5,08 cm) de plus vers l'arrière, déplacez la clavette vers le
trou le plus éloigné. Introduisez la bague pivot reçue avec le manuel de l'utilisateur dans
le trou où se trouvait la bague d'origine.
5. Pour remonter le dossier, remettez les ressorts dans les bagues (F). Puis enfoncez de
nouveau les goupilles de déblocage rapide dans les bagues, le côté du trou de la
cordelette d'abord (G).
6. Remettez l'appui-bras en place, en position pliée. Insérez la goupille de déblocage rapi-
de dans le trou de positionnement désiré.
7. En travaillant sur un côté du fauteuil à la fois, introduisez la grande rondelle biseautée
(H) entre le support du dossier et le châssis. Insérez le boulon de pivot de la plaque du
dossier dans le fauteuil et fixez-le à l'aide de la rondelle et de l'écrou nylock.
8. À l'aide de la clé hexagonale de 5 mm et 10 mm, serrez l'écrou nylock de façon que
l'extrémité du boulon atteigne celle de l'écrou. Répétez de l'autre côté du fauteuil.
REMARQUE : ne serrez pas trop le boulon de pivot de plaque de dossier car ceci risquerait d'empêch-
er le dossier de se plier correctement.
9. Rattachez la cordelette de type JAY® aux goupilles de déblocage rapide.
G. AJUSTEMENT DE LA TOILE DE SIÈGE
Enlevez les vis qui retiennent le côté gauche de la toile du siège. Réglez le tissu de type VEL-
CRO® pour tendre la toile. Remettez les vis. En cas de difficulté, utilisez une sonde pour
aligner les trous. Assurez-vous que les selles en plastique sont placées sous les rails du siège
dans toutes les positions d'attache.
H. TOILE DE SIÈGE ULTRA-LÉGÈRE
La toile de siège ultra-légère se retire en relâchant d'abord la courroie Velcro (I) devant et
derrière la housse (J). Puis continuez en relâchant toutes les courroies Velcro (K) autour du
châssis. Elles doivent être réinstallées à la même position et dans le même nombre que dans
l'installation d'origine.
112786 Rev. E
10 11 12
13
14
78
10
B
A
11
C
D
E
12
H
F
G
13
14
J
I
K
