Chapitre 1 – Description du matériel
Branchement des câbles sur le boîtier RMX 1500
Première mise en route
1-10
Pour connecter les câbles :
•
Pour le module RTM-IP 1500 :
— Connectez le câble média au port LAN 2.
— Connectez les câbles réseau au port MNG (signalisation) et au
port MNGB (réseau de gestion).
— (facultatif) Branchez le câble de gestion du châssis au port du
châssis.
•
Pour le module RTM-RNIS 1500 :
— Branchez les câbles E1/T1 sur leurs ports PRI (1-4).
Câble
d'alimentation
Figure 1-1

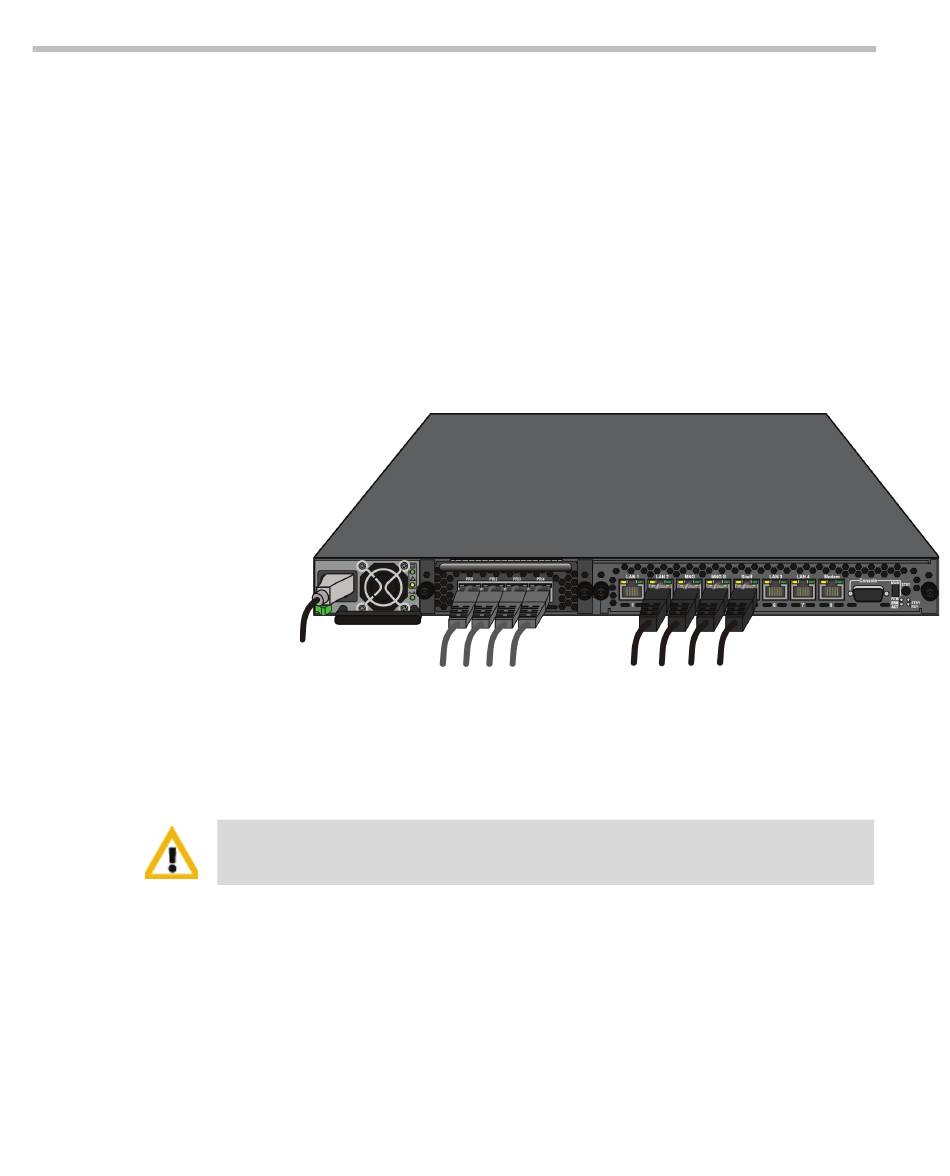

RMX 1500 Vue du panneau arrière avec alimentation CA et câbles de
communication
Les ports LAN1, LAN3, LAN4 et modem ne doivent pas être utilisés. Ne retirez
pas les capuchons de protection en plastique qui les recouvrent.
1
Insérez la clé USB contenant les adresses IP modifiées dans le Slot USB
sur le panneau arrière du RMX. Pour plus d'informations, reportez-
vous au Guide RMX 1500/2000/4000, Chapitre 2, « Procédure 1 :
Première mise en route » .
Connexion(s)
LAN 2 ; médias, MNG ; signalisation,
PRI E1/T1
MNGB ; gestion et châssis
