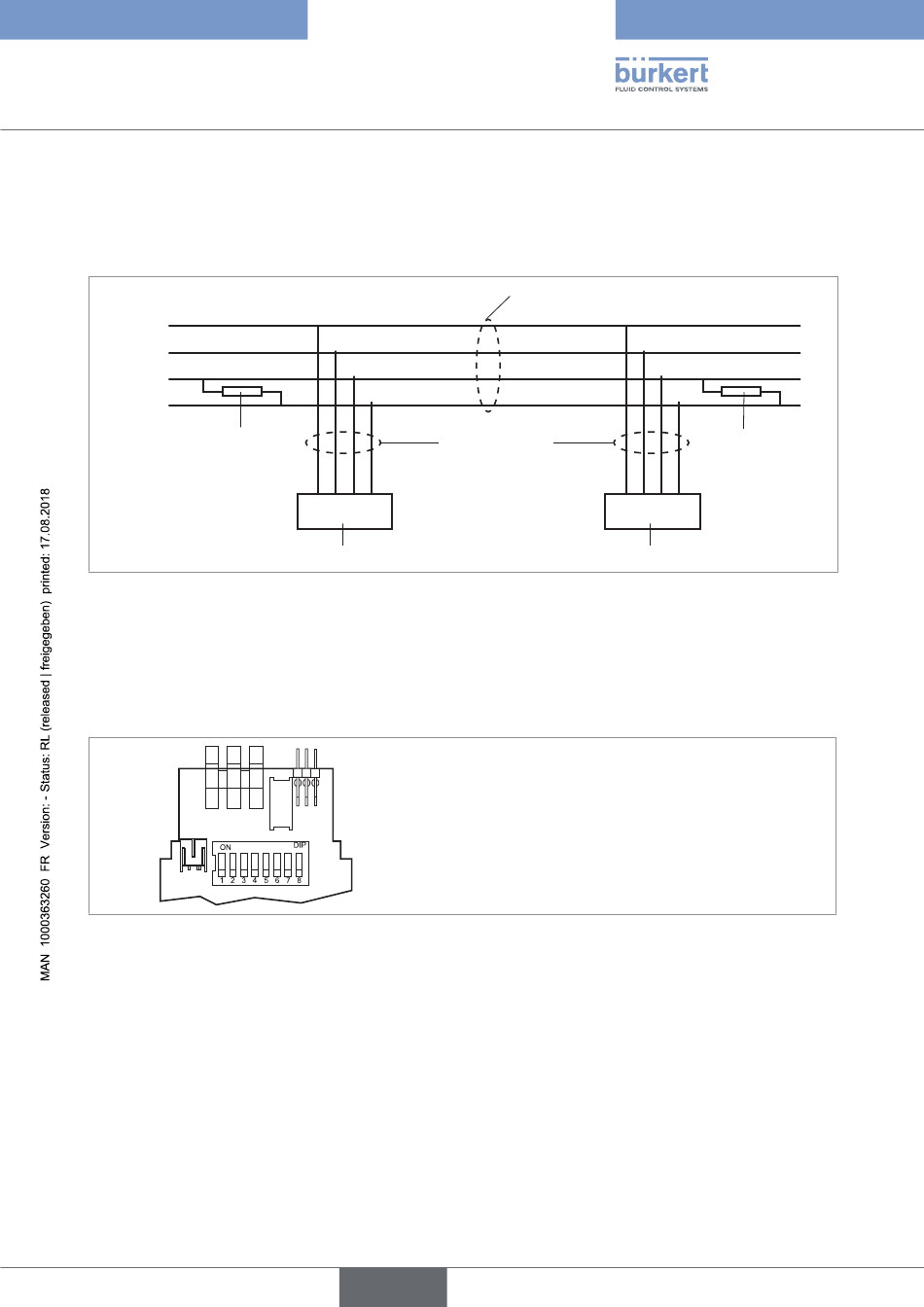

11.8 Topologie réseau d'un système DeviceNet
Ligne avec une ligne principale (Trunk Line) et plusieurs lignes de branchement (Drop Lines).
Le matériau des lignes principales et de branchement est le même (voir esquisse).
V +
V –
CAN_H
CAN_L
Résistance
terminale
120 Ω
¼ W
Figure 43 : Topologieduréseau,DeviceNet
11.9 Configuration de la tête de commande
11.9.1

Interrupteur DIP

Figure 44 : InterrupteurDIPDeviceNet
8 interrupteurs DIP sont disponibles pour effectuer la configuration :
• Interrupteurs DIP 1 à 6
• Interrupteurs DIP 7 à 8
Lignes de
branchement
(Drop Lines)
Câble DeviceNet,
T01
longueur maxi 6 m
Participant 1 (nœud 1)
pour l'adresse DeviceNet
pour la vitesse de transmission
français
Ligne principale (Trunk Line)
Câble DeviceNet
Tn
Participant n (nœud n)
Résistance
terminale
120 Ω
¼ W
