2. Informations destinées aux installateurs
3x

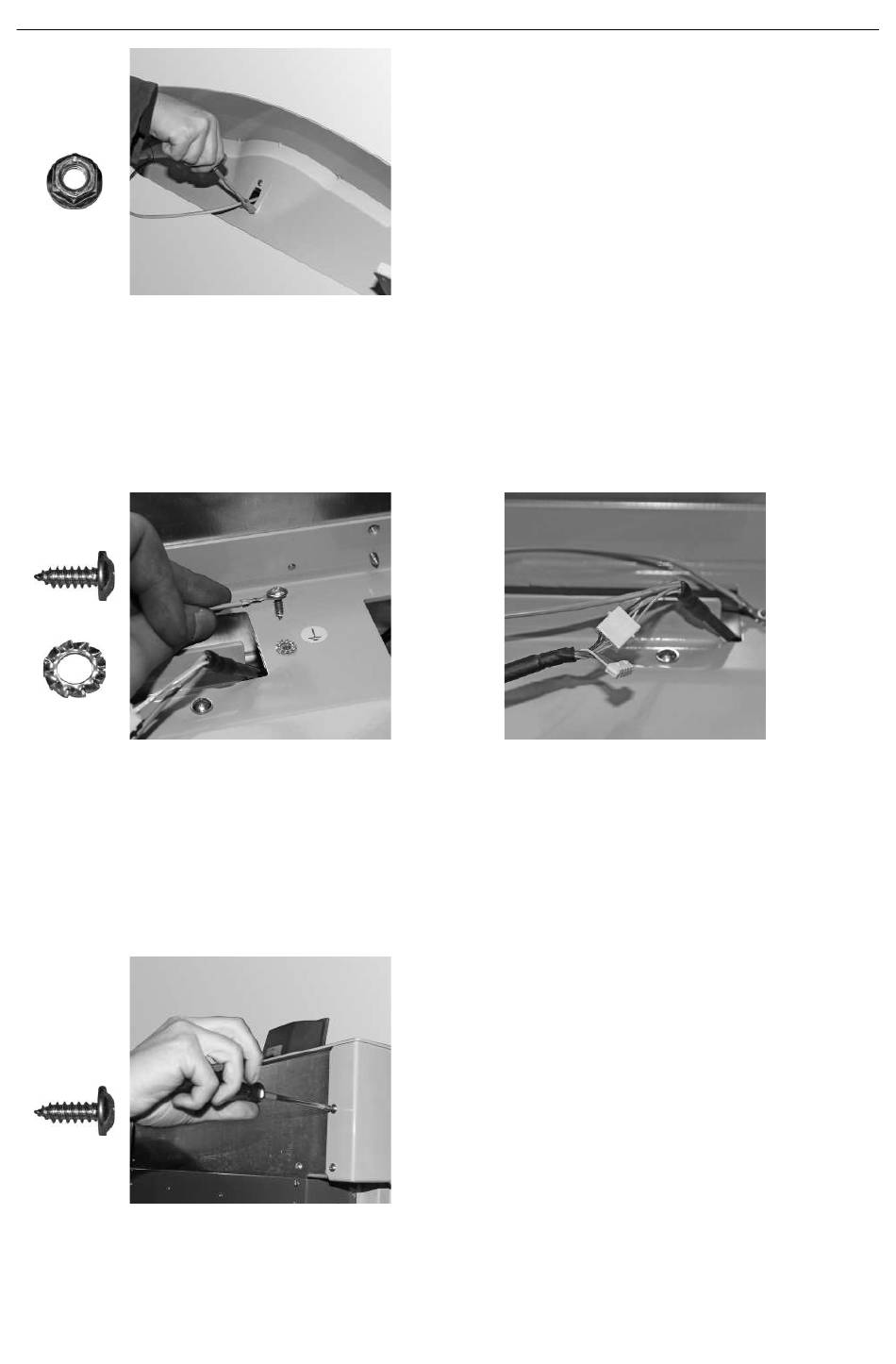

Fig. 62 Monter l'InfoWIN
de la porte de revêtement
– Visser le câble de mise à la terre à l'écran (rondelle dentée entre écran et terre) (Fig. 63) et le connecteur 4 pôles du
PLUS
câble InfoWIN (le connecteur 5 pôles reste libre) – Fig. 64.
1x
+
Fig. 63 Visser le câble de mise à la terre et
la rondelle dentée sur l'écran
– Fixer à nouveau l'écran sur la porte avec 4 vis à tôle – Fig. 65.
4x
Fig. 65 Fixer à nouveau l'écran de porte de
revêtement
PLUS
sur l'écran
23
Fig. 64 Brancher le connecteur du module Info-
WIN et visser le câble de mise à la terre
