Introduction
Raccordez les modules de périphérie ET 200AL via ET-Connection avec le
BusAdapter BA-Send 1xFC.
①
②

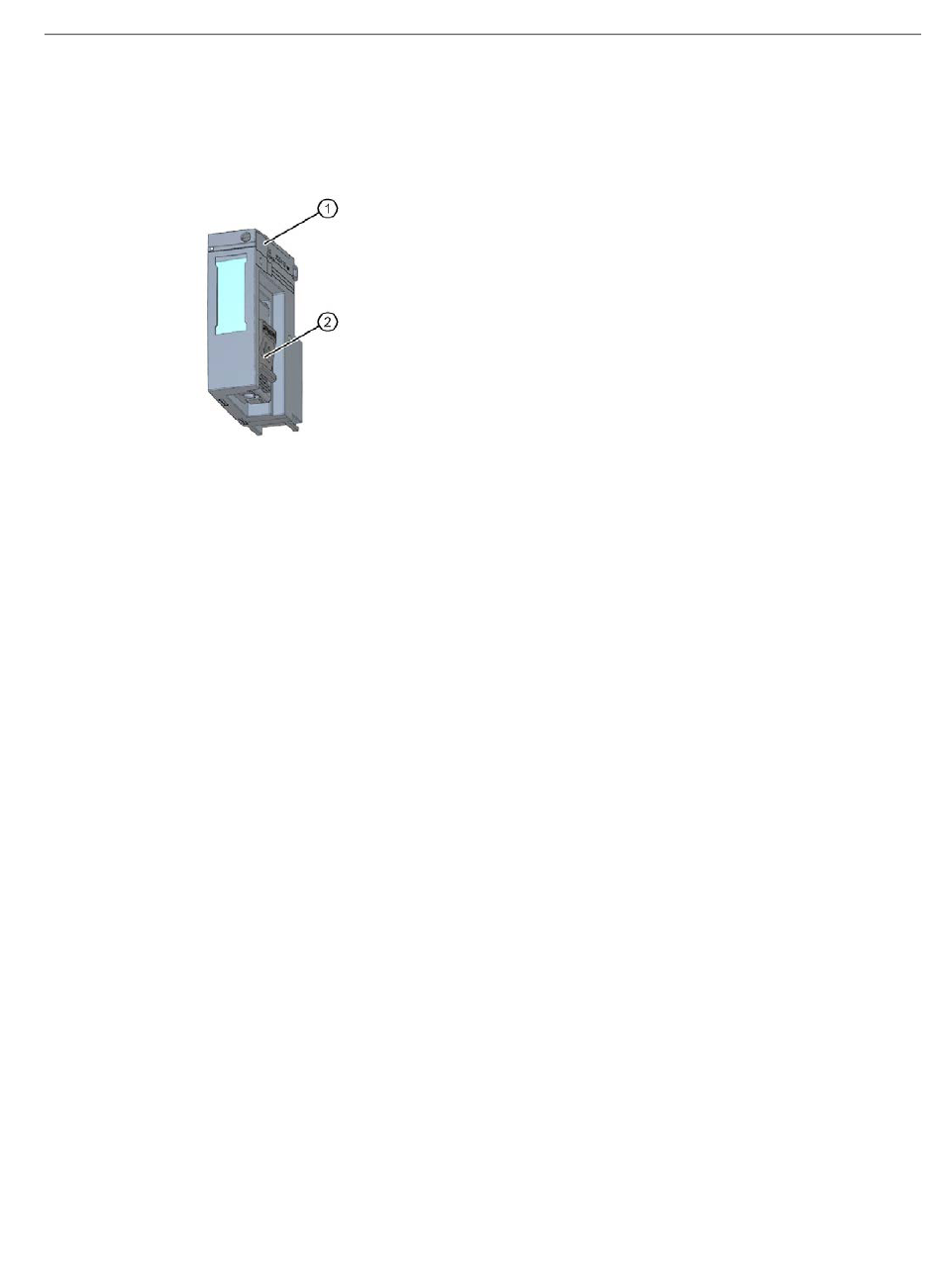

Figure 6-2
Outil nécessaire
Tournevis avec lame de 3 à 3,5 mm.
Accessoires nécessaires
Utilisez le câble de bus pour ET-Connection comme câble de raccordement entre le
BusAdapter BA-Send 1xFC et les modules de périphérie ET 200AL .
Nous vous recommandons pour cela le Stripping Tool pour ET-Connection
(6ES7194-2KA00-0AA0) avec porte-lames vert (6GK1901-1B...). Ainsi un dénudage rapide et
sûr est garanti.
Le câble de bus existe dans les variantes suivantes :
Câble de bus pour ET-Connection M8, connectorisé à une extrémité avec connecteur 1x
M8, 4 points, blindé
• Longueur de 2 m : 6ES7194-2LH20-0AC0
• Longueur de 5 m : 6ES7194-2LH50-0AC0
• Longueur de 10 m : 6ES7194-2LN10-0AC0
• Longueur de 15 m : 6ES7194-2LN15-0AC0
Câble de bus pour ET-Connection M8, câble PUR, connectorisé à une extrémité avec
connecteur 1x M8, 4 points, blindé
• Longueur de 2 m : 6ES7194-2MH20-0AC0
• Longueur de 5 m : 6ES7194-2MH50-0AC0
• Longueur de 10 m : 6ES7194-2MN10-0AC0
• Longueur de 15 m : 6ES7194-2MN15-0AC0
Configuration mixte
Manuel, 11/2020, A5E33344612-AD
BusAdapter BA-Send 1xFC
Elément de raccordement pour câble de bus ET-Connection
BusAdapter BA-Send 1xFC
6.1 Raccordement de l'BaseUnit BU-Send
