Raccordement
6.1 Raccordement de l'BaseUnit BU-Send
Marche à suivre
Procédez comme suit pour raccorder le BusAdapter BA-Send 1xFC :

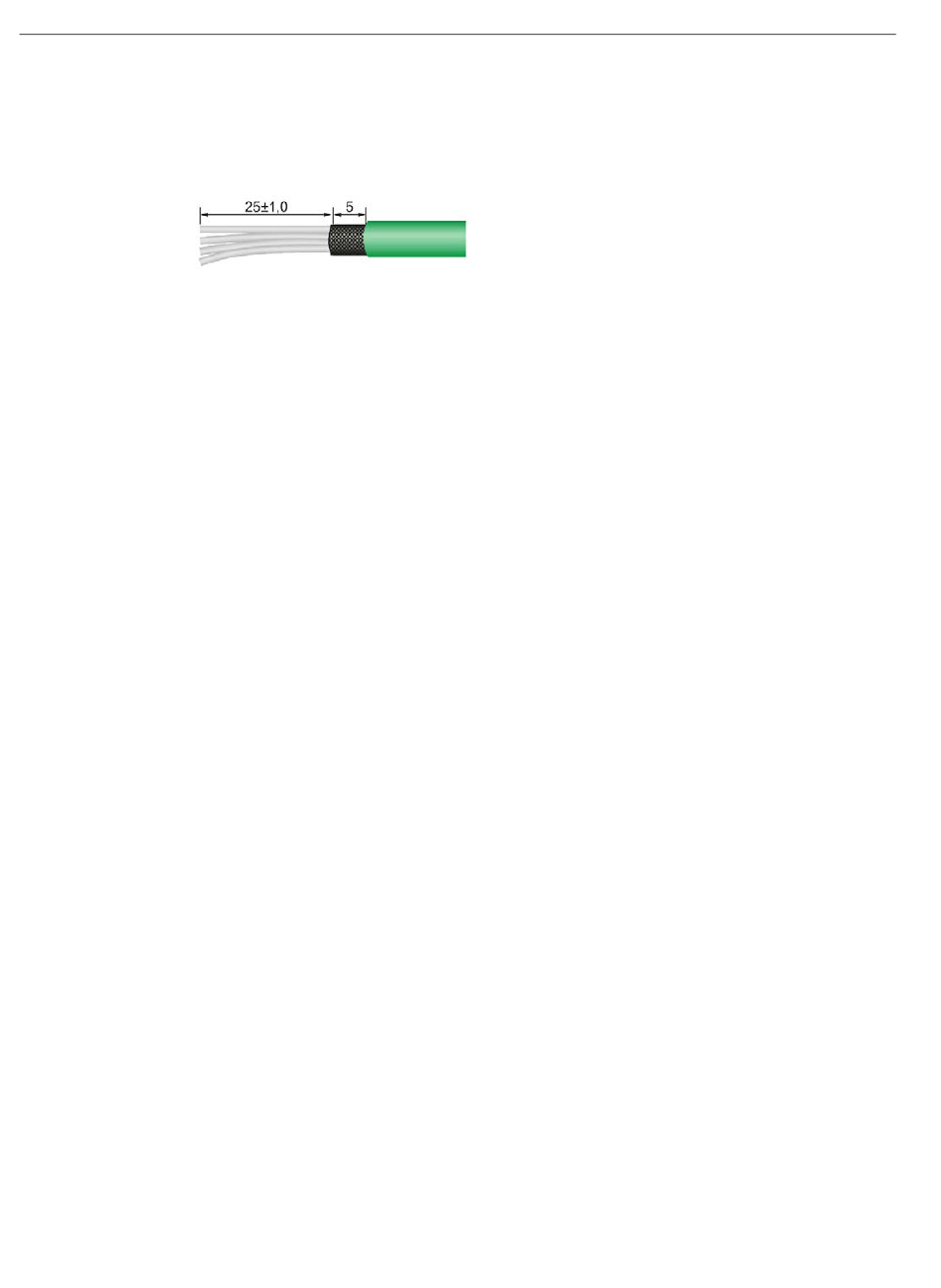

1. Dénudez la gaine du câble bus à l'extrémité non connectorisée de la manière suivante :
Figure 6-3
Utilisez pour cela le Stripping Tool (outil de dénudage) pour ET-Connection. Les réglages
correspondants sont représentés sur l'outil.
2. Repoussez le clip de fixation coulissant du BusAdapter BA-Send 1xFC et ouvrez le couvercle
de l'élément de raccordement.
3. Rabattez le guide-fils vers le haut jusqu'à la butée.
4. Insérez les fils non dénudés du câble de bus (conformément au détrompage par couleur
imprimé) dans le guide-fils jusqu'à la butée et enfoncez le guide-fils vers le bas jusqu'à la
butée.
5. Fermez le couvercle de l'élément de raccordement et poussez le clip de fixation coulissant
vers l'avant.
