Exemple de configuration

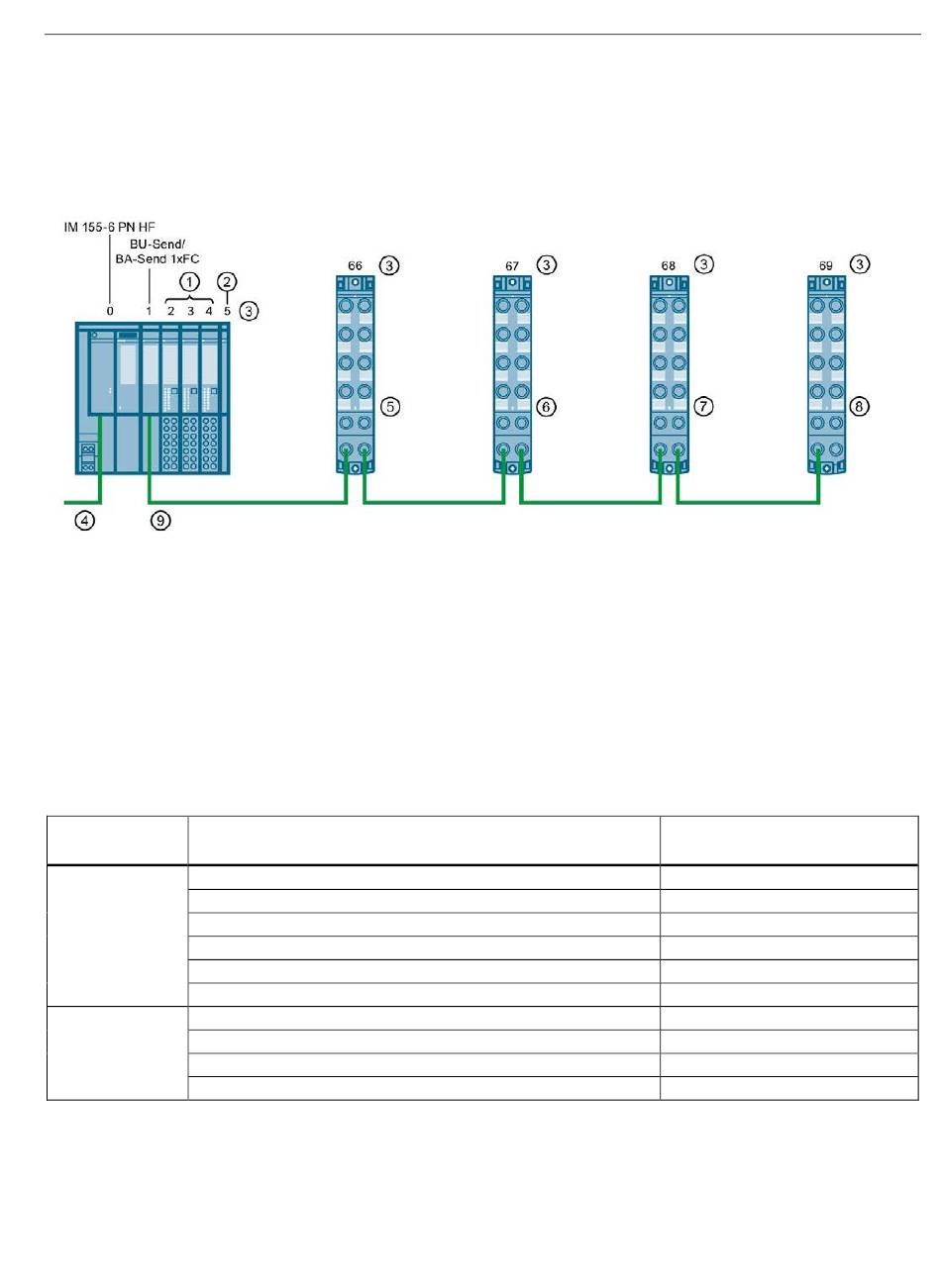

La figure suivante représente un exemple de configuration mixte :
Configuration matérielle
① Modules de périphérie ET 200SP
② Module serveur ET 200SP
③ Emplacements
④ PROFINET IO
⑤ 1er module de périphérie ET 200AL
Figure 7-2 Configuration mixte
Configuration de l'exemple
Tableau 7- 1 Vue d'ensemble
Configuration Module
mixte
ET 200SP IM 155-6 PN HF
BA-Send 1xFC
DI 16x24VDC ST
DI 16x24VDC ST
DI 16x24VDC ST
Module serveur
ET 200AL DI 8x24VDC 8xM8
DIQ 4+DQ 4x24VDC/0.5A 8xM8
AI 4xU/I/RTD 4xM12
CM 4xIO-Link 4xM12
Configuration mixte
Manuel, 11/2020, A5E33344612-AD
⑥ 2ème module de périphérie ET 200AL
⑦ 3ème module de périphérie ET 200AL
⑧ 4ème module de périphérie ET 200AL
⑨ ET-Connection
Configuration
Emplacement
0
1
2
3
4
5
66
67
68
69
29
