Description des fonctionsSORTIE IMP/ETAT (impulsion)

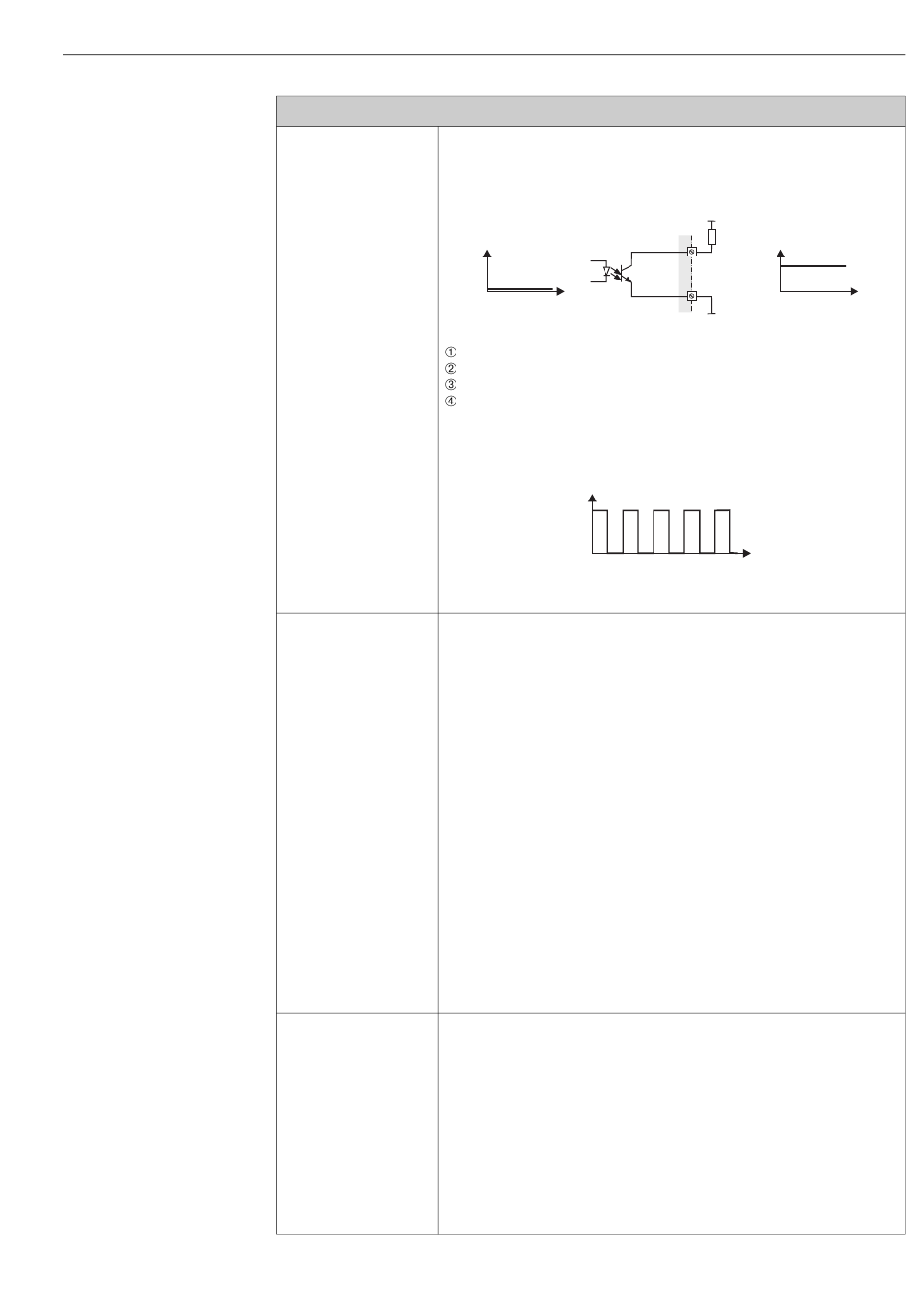

SIGNAL DE SORTIE Exemple pour une configuration de sortie PASSIF-NEGATIF :
(Suite) Configuration de sortie avec une résistance Pull-Up externe. A l'état repos (pour débit
nul) on mesure un niveau de tension positif aux bornes de raccordement.
En cours de fonctionnement (présence d'un débit) le niveau du signal de sortie passe
d'un niveau de tension positif à 0 Volt.
MODE DEFAUT
!
Cette fonction est seulement disponible si dans la fonction TYPE COMPTAGE la sélec-
tion IMPULSION a été faite.
Dans le cas d'un défaut il est judicieux, pour des raisons de sécurité, que la sortie impul-
sion adopte un état défini au préalable. Dans cette fonction vous pouvez déterminer cet
état. Le réglage sélectionné ici influence uniquement la sortie impulsion. D'autres sorties
ou l'affichage (par ex. totalisateur) n'en subissent pas l'influence.
Sélection :
FREQUENCE 0 Hz
Edition 0 impulsion
BLOCAGE DERN. VAL.
Edition de la valeur mesurée sur la base de la dernière valeur mémorisée avant apparition
d'un défaut.
VAL. INSTANTANEE
Edition de la mesure sur la base de la mesure de débit actuelle. Le défaut est ignoré.
Réglage usine :
FREQUENCE 0 Hz
VAL. IMPULS. ACT.
!
Cette fonction est seulement disponible si dans la fonction TYPE COMPTAGE la sélec-
tion IMPULSION a été faite.
Affichage de la valeur actuelle de la fréquence de sortie déterminée par le calcul.
Affichage :
0...100 impulsions/seconde
U (V)
m
o
t
= collecteur ouvert
= résistance Pull-Up
= commande de transistor à l'état repos "NEGATIF" (pour un débit nul)
= niveau du signal de sortie à l'état repos (pour un débit nul)
U (V)
Remarque !
Remarque !
11 Description des fonctions d'appareil
+ U = 30 V DC
max
n
U (V)
p
t
t
A0004690
A0001981
