5 Programmation
!
30
5.2 Construction et utilisation de la matrice
Remarque !
• Tenir absolument compte des remarques générales à la page 31.
• Vue d'ensemble de la matrice de programmation
• Description détaillée de toutes les fonctions
La matrice de programmation comprend deux niveaux, les groupes de fonctions et les fonctions. Les
groupes donnent "grossièrement" les possibilités de commande de l'appareil de mesure. A chaque
groupe est affecté un certain nombre de fonctions.
Par le choix du groupe on accède aux fonctions dans lesquelles ont lieu la commande ou le paramé-
trage de l'appareil de mesure.
F
1. Position HOME
2. Sélectionner le groupe de fonctions (par ex. SORTIE COURANT)
3. Sélectionner la fonction (par ex. CONSTANTE TEMPS)
Modifier paramètres/Entrer valeurs :
OS
Sélection/Entrée de : code de libération, paramètres, valeurs chiffrées
F
Mémorisation des entrées
4. Sortie de la matrice de programmation (retour à la position HOME) :
– Activer la touche Esc (X) pendant plus de 3 secondes
– Activer la touche Esc (X) à plusieurs reprises
Esc
+
-
m
n

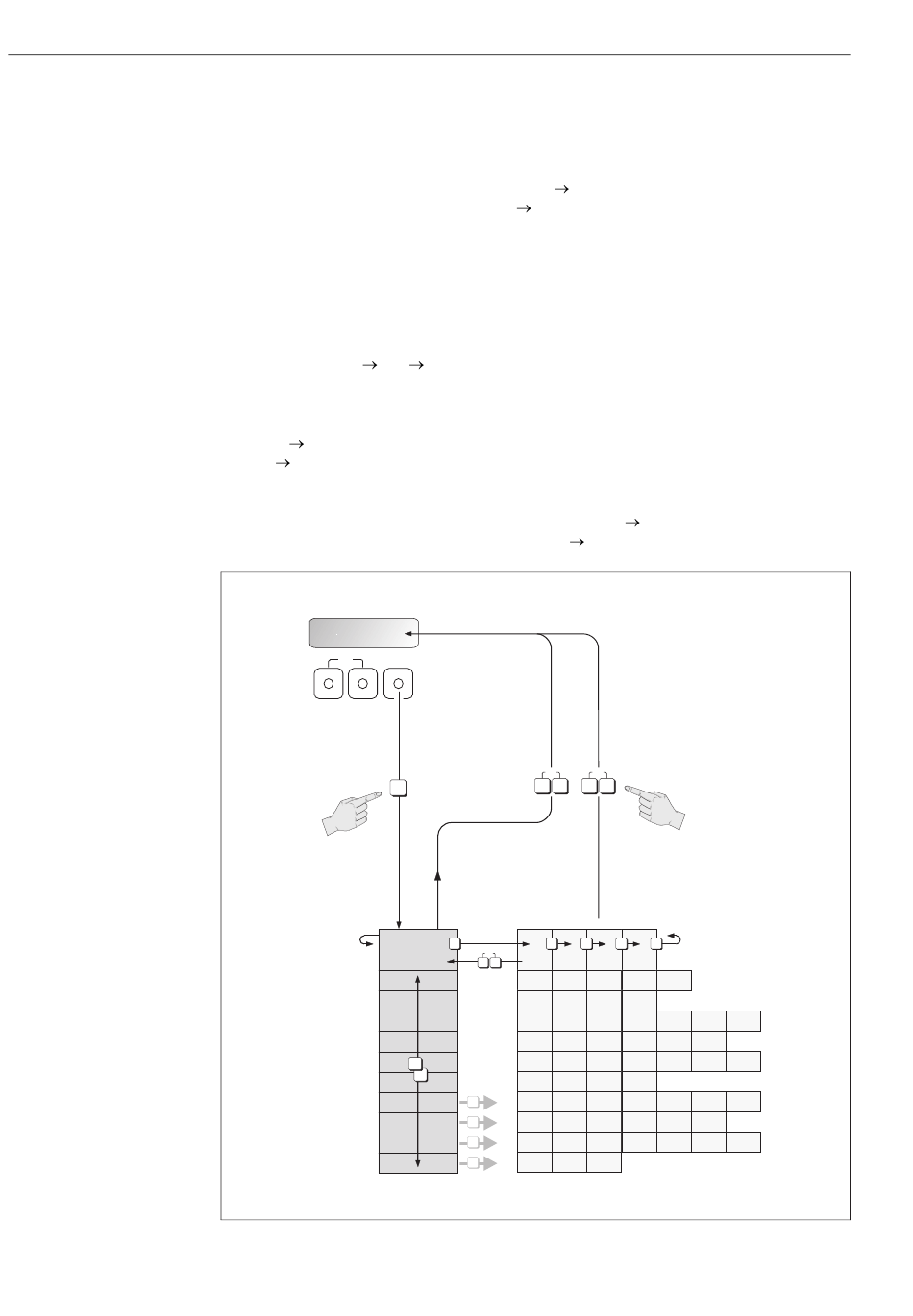

fig. 23: Sélection et configuration des fonctions (matrice de programmation)
page 82 et suivantes.
Accès à la matrice de programmation
E
p
Esc
–
+
E
o
E E
Esc
– +
+
–
E
E
E
E
PROline Prowirl 72
page 81
Retour direct
Retour progressif
> 3 s
Esc
–
+
E E E
