3.2.5 Longueurs droites d'entrée et de sortie
Pour atteindre la précision de mesure spécifiée de l'appareil, il convient de respecter les longueurs
droites minimales d'entrée et de sortie ci-dessous. Si l'on est en présence de plusieurs perturbations
de profil, il faut respecter la longueur d'entrée la plus longue indiquée.
1
15 x DN
A
20 x DN
3
A
5
A

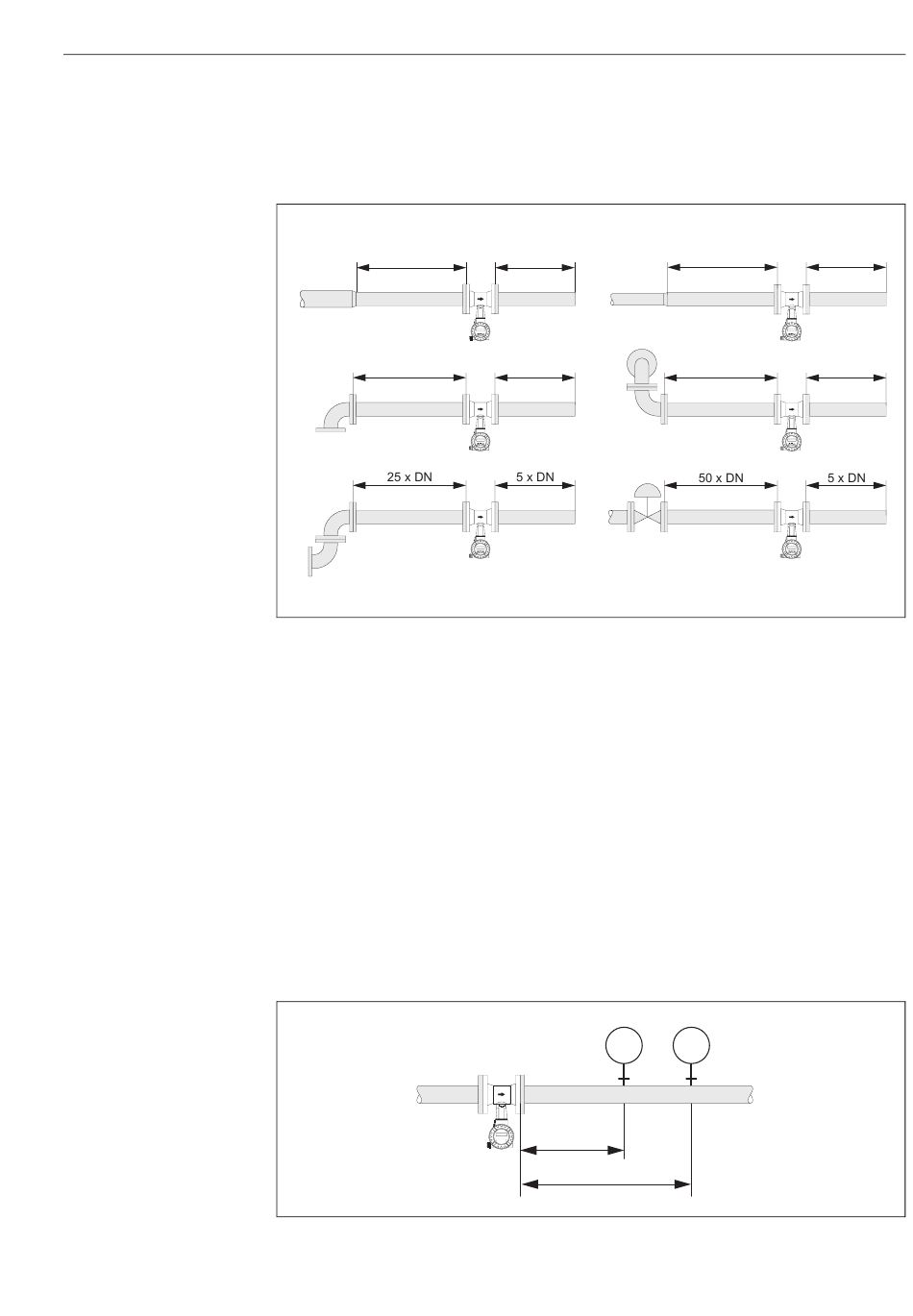

fig. 8: Longueurs droites minimales d'entrée et de sortie pour différents éléments perturbateurs
A Longueur droite d'entrée
B Longueur droite de sortie
1 = convergent
2 = divergent
3 = coude 90° ou T
4 = 2 × coude 90° tridimensionnel
5 = 2 × coude 90°
6 = vanne de régulation
Remarque !
S'il n'est pas possible de respecter les longueurs droites d'entrée nécessaires, on peut monter un
tranquillisateur de débit à orifice spécialement conçu à cet effet (voir page 18).
Longueurs droites de sortie pour la mesure de pression et de température
Lors du montage de points de mesure de pression et de température derrière l'appareil de mesure,
il faut veiller à avoir un écart suffisant afin de ne pas influencer négativement la formation de tour-
billons.
fig. 9: Implantation de points de mesure de la pression (PT) et de la température (TT)
