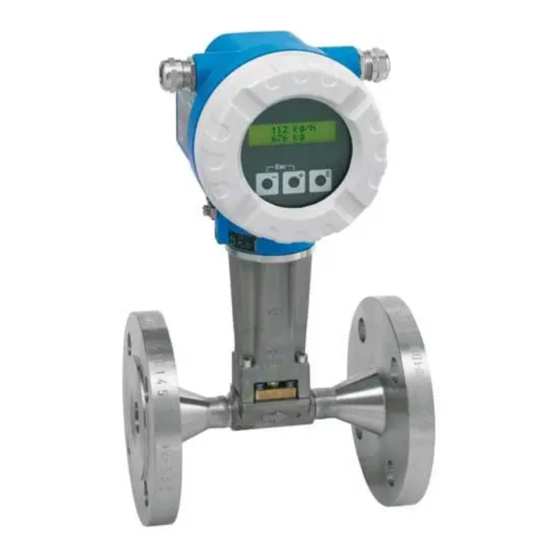

Endress+Hauser PROline prowirl 72 Documentation Technique
  1. Manuels
  2. Marques
  3. Endress+Hauser Manuels
  4. Appareils de mesure
  5. Proline Prowirl 72
  6. Documentation technique
Endress+Hauser PROline prowirl 72 Documentation Technique

Endress+Hauser PROline prowirl 72 Documentation Technique

Masquer les pouces Voir aussi pour PROline prowirl 72:

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
XA069D/06/a3/12.03
50103831
FM+SGML 6.0
PROline prowirl 72 /
PROline prowirl 73
II3G
<
Ex-Dokumentation zu der Betriebsanleitung BA 084D (Prowirl 72) / BA 094D
(Prowirl 73) gemäß Richtlinie 94/9/EG (ATEX).
=
Ex documentation for the BA 084D (Prowirl 72) / BA 094D (Prowirl 73)
operating instruction according to Directive 94/9/EC (ATEX).
>
Documentation Ex relative aux mises en service BA 084D (Prowirl 72) / BA
094D (Prowirl 73) selon Directive 94/9/CE (ATEX).
Documentación Ex para los manuales de funcionamiento BA 084D (Prowirl
?
72) / BA 094D (Prowirl 73) según la Directiva 94/9/CE (ATEX).
Si no entiende este manual, puede pedir un ejemplar en su idioma.
Documentazione Ex per i manuali d'uso BA 084D (Prowirl 72) / BA 094D
(Prowirl 73) secondo la direttiva 94/9/CE (ATEX).
@
Se il presente manuale non risulta comprensibile potete orninarcene una
copia tradotta nella Vostra lingua.
Ex-documentatie bij de inbedrijfstellingsvoorschriften BA 084D (Prowirl 72)
/ BA 094D (Prowirl 73) conform richtlijn 94/9/EG (ATEX).
A
Wanneer u deze handleiding niet kunt lezen, kunt u een in uw landstaal
vertaalde handleiding bij ons bestellen.
Ex-asiakirjat käyttöoppaille BA 084D (Prowirl 72) / BA 094D (Prowirl 73)
direktiivin 94/9/Ey (ATEX).
B
Jos et ymmärrä tätä käsikirjaa, voit tilata meiltä käännöksen omalla
kansallisella kielelläsi.
Ex dokumentation för instruktionsböckerna BA 084D (Prowirl 72) / BA 094D
(Prowirl 73) efter direktiv 94/9/EC (ATEX).
C
Om du inte förstår denna manual, kan en överstatt kopia på ditt eget språk
beställas från oss.
Ex-dokumentation til driftsvejledningen BA 084D (Prowirl 72) / BA 094D
(Prowirl 73) i henhold til direktiv 94/9/EF (ATEX).
D
Hvis du ikke forstår denne manual, kan en oversat kopi af den på dit eget
sprog bestilles fra os.
Documentação Ex para os manuais de funcionamento BA 084D (Prowirl 72)
/ BA 094D (Prowirl 73) de acordo com a Directiva 94/9/EC (ATEX)
E
Se não compreender este manual, pode encomendar-nos directamente
uma cópia na sua língua.
±ÂÇÉÄμÖÐÄ ([ Àƾ Ѿ ÂÀÔÂÆμÁƾ ÔÂÆÎÆÐÉÌÚ %$ ' 3URZLUO   %$
' 3URZLUO  ÐÚÉÓÖʾ É ÑÄÊ ¬ÁÄÀ¼¾ (. $7(;
žÊ ÁÂÊ ÉÍÌμѠʾ ǾѾÊÌ»ÐÂÑ ÑÌ ÍÂÎÆÂÔÙÉÂÊÌ ÑÌÒ ÂÀÔÂÆÎÆÁ¼ÌÒ ¾ÒÑÌÚ
ÉÍÌμѠʾ ;ξÀÀ¼ÈÂÑ ¾ÍÙ ÑÄÊ ÂѾÆμ¾ É¾Ï ºÊ¾ ¾ÊѼÑÒÍÌ
ÉÂѾÓξÐɺÊÌ ÐÑÄ ÀÈÛÐо оÏ
