3 Montage
"
16
3.2.4 Isolation thermique
Pour certains produits, il faut veiller à ce qu'il ne puisse y avoir ni perte ni apport de chaleur à proxi-
mité du capteur. Les matériaux les plus divers sont utilisables pour l'isolation nécessaire.
Lors de l'isolation, il faut s'assurer qu'une surface suffisamment grande du support de boîtier reste
dégagée. La partie non recouverte permet l'évacuation de chaleur et protège l'électronique contre
un excès de chaleur (ou de froid). Les hauteurs d'isolation maximales admissibles sont représentées
à la fig. 7. Celles-ci sont valables tant pour la version compacte que pour le capteur en version sépa-
rée.
1
Esc Esc
- -

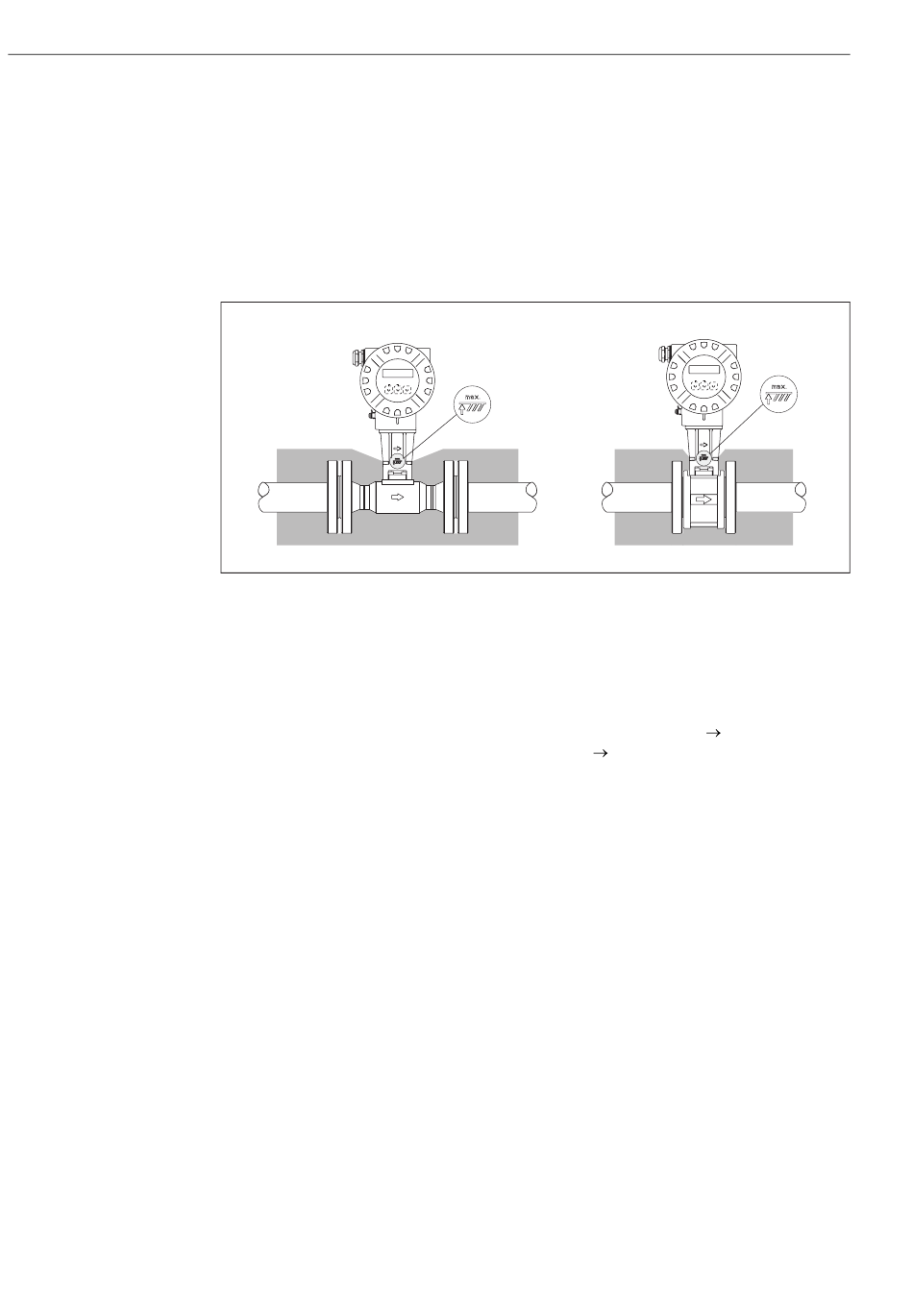

fig. 7: 1 = version à bride, 2 = version sandwich
Attention !
Risque de surchauffe de l'électronique !
• L'adaptateur entre capteur et électronique ainsi que le boîtier de raccordement de la version sépa-
rée doivent ainsi toujours rester dégagés.
• Selon la température du produit il faut respecter certaines implantations
• Indications sur les gammes de température admissibles
+ + E E
PROline Prowirl 72
2
Esc Esc
- - + + E E
page 15.
page 69
