Endress+Hauser Proline Prowirl 72 Manuel De Mise En Service page 97

PROline Prowirl 72
Endress+Hauser

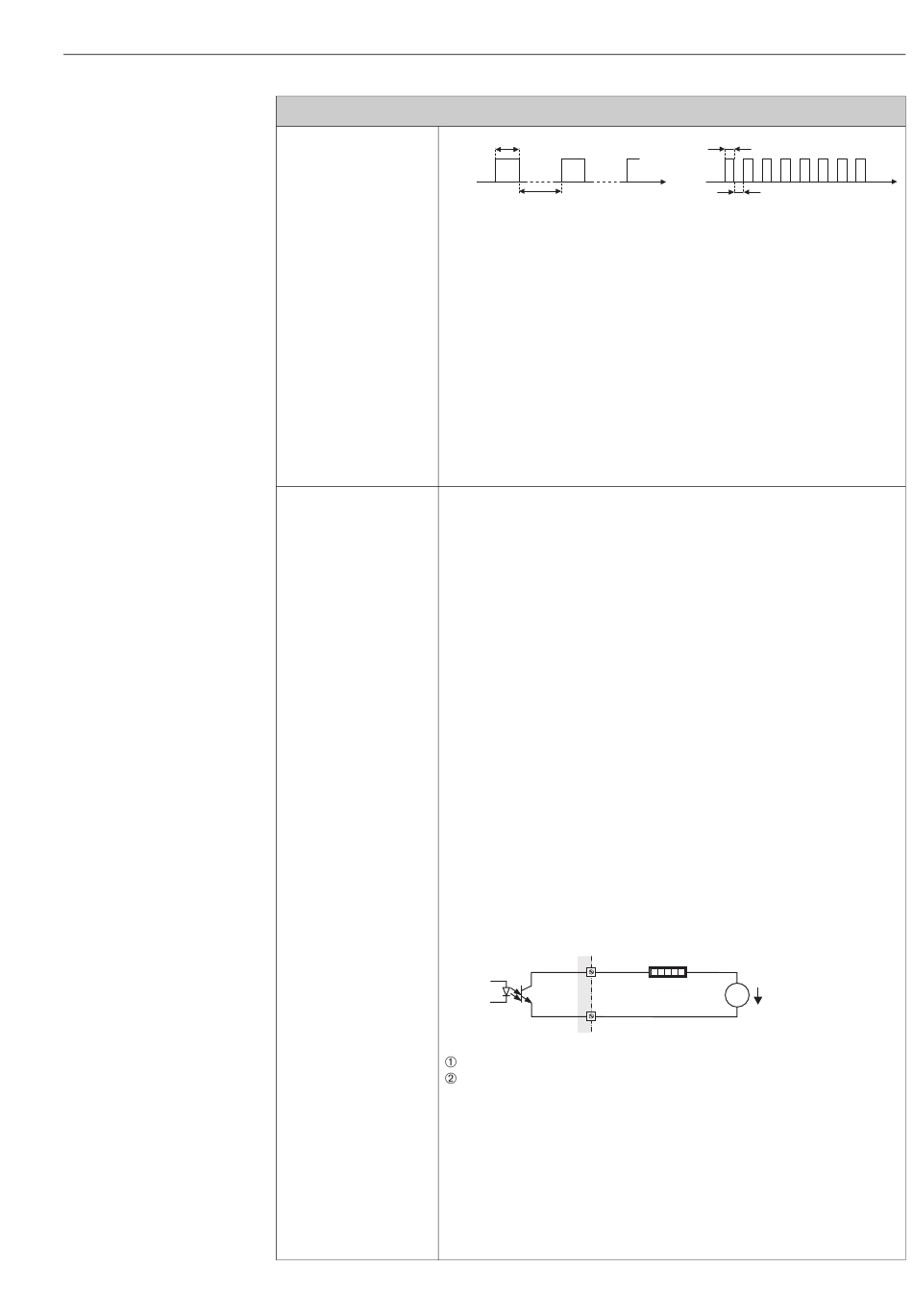

Description des fonctionsSORTIE IMP/ETAT (impulsion)
DUREE IMPULSION
(Suite)
B < P
B = durée d'impulsion entrée (la représentation est valable pour des impulsions positi-
ves)
P = pauses entre les différentes impulsions
!
Sélectionner lors de l'entrée de la durée des impulsions une valeur qui puisse être traitée
par un compteur raccordé (par ex. compteurs mécaniques, API etc).
"
Si le nombre d'impulsions ou la fréquence résultant de la valeur des impulsions entrée
(voir fonction VALEUR IMPULSION à la page 96) et du débit actuel est trop grand pour
pouvoir respecter la durée d'impulsion sélectionnée (la pause P est inférieure à la durée
d'impulsion entrée B) une erreur système est générée après la mémorisation tempo-
raire/le calcul (#359, GAMME IMPULS).
SIGNAL DE SORTIE
!
Cette fonction est seulement disponible si dans la fonction TYPE COMPTAGE la sélec-
tion IMPULSION a été faite.
Avec cette fonction, il est possible d'adapter la polarité des signaux d'impulsions aux
besoins de la mesure en cours.
Sélection :
PASSIF - POSITIF
PASSIF - NEGATIF
(PASSIF = la sortie impulsion est alimentée par une alimentation externe.)
Réglage usine :
PASSIF - POSITIF
La configuration du niveau du signal de sortie (POSITIF ou NEGATIF) détermine le mode
repos (pour débit nul) de la sortie impulsions :
• POSITIF : Le transistor interne est commandé par un niveau de signal positif.
• NEGATIF : Le transistor interne est commandé par un niveau de signal négatif (0 V).
!
Les niveaux du signal de la sortie impulsions dépendent du circuit interne (voir exem-
ples).
Exemple pour un circuit de sortie passif (PASSIF)
Lors de la sélection PASSIF la sortie impulsions est configurée comme collecteur ouvert.
!
Pour des courants permanents jusqu'à 25 mA (I
(Suite : voir page suivante)
B
P
Remarque !
Attention !
Remarque !
Remarque !
m
= collecteur ouvert
= énergie auxiliaire externe
Remarque !
11 Description des fonctions d'appareil
B
B = P
P
1 5 7 8 3
+
n
=
U = 30 V DC
- max
= 250 mA / 20 ms).
max
A0001233
A0001225
