Sommaire des Matières pour Endress+Hauser Proline Promass 83

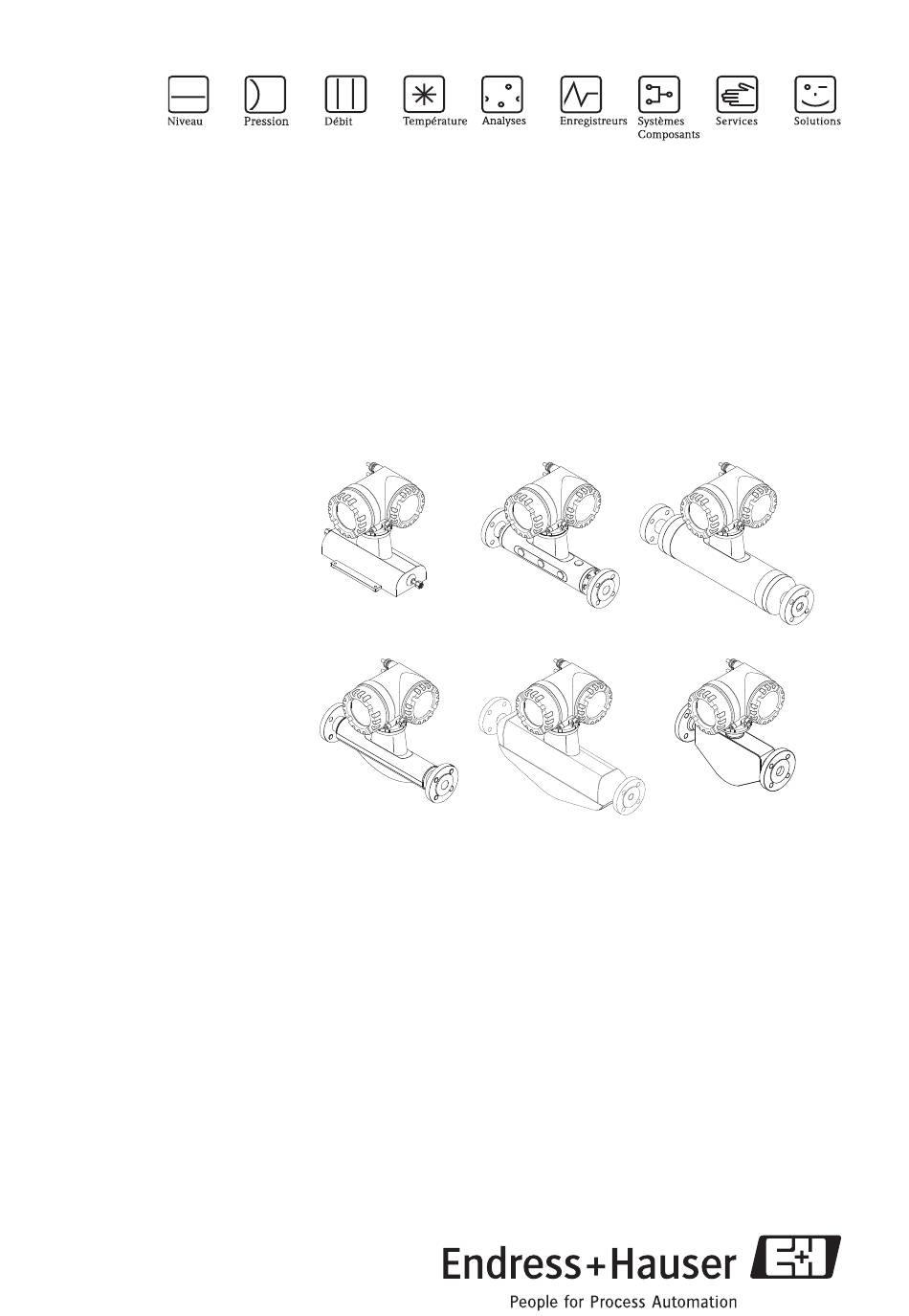

Page 1

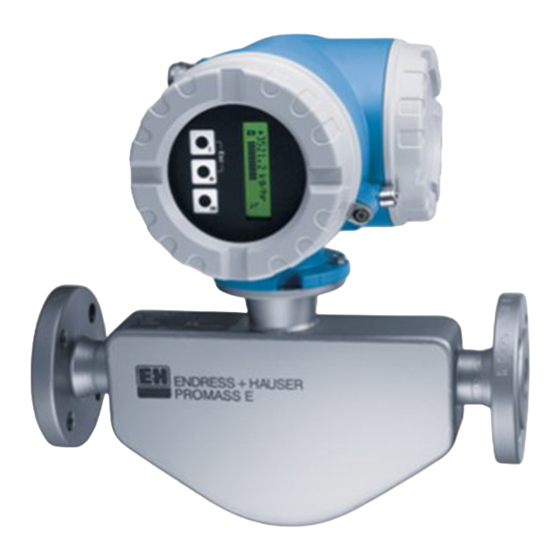

Instructions condensées Proline Promass 83 Débitmètre massique Coriolis Les présentes instructions sont condensées, elles ne remplacent pas le manuel de mise en service fourni avec le matériel. Des informations détaillées figurent dans le manuel de mise en service et dans les autres documentations sur le CD-ROM fourni.
• Le fabricant se réserve le droit d'adapter les caractéristiques de ses appareils aux évolutions techniques sans avis préalable. Votre agence Endress+Hauser vous renseignera sur l'actualité et les éventuelles mises à jour du présent manuel. • Tenir compte des indications figurant dans les avertissements, plaques signalétiques et schémas de raccordement figurant sur l'appareil.
Page 4
De petites fluctuations de la température, de la concentration ou du degré d'encrassement en cours de process peuvent modifier la résistance à la corrosion. De ce fait, Endress+Hauser ne donne aucune garantie concernant la résistance à la corrosion des matériaux en contact avec le produit pour une application spécifique.
Proline Promass 83 Conseils de sécurité 1. 4 Symboles de sécurité Danger! "Danger" signale des activités ou procédures qui - si elles ne sont pas menées correctement - peuvent entrainer un risque de blessure ou un risque de sécurité. Tenir compte des directives et procéder avec prudence.
Montage Proline Promass 83 Montage 2. 1 Transport au point de mesure • Transporter l'appareil dans son emballage d'origine jusqu'au point de mesure. • Les couvercles et capots fixés sur les raccords process évitent tout endommagement mécanique des capteurs au cours du transport et du stockage. De ce fait enlever les couvercles et capots uniquement au moment du montage.
Page 7
Proline Promass 83 Montage 2.2.3 Implantation • Le sens de la flèche sur la plaque signalétique de l'appareil de mesure doit correspondre au sens d'écoulement du produit. • Le tableau suivant montre les implantations possibles pour les appareils de mesure :...
Montage Proline Promass 83 2.2.6 Longueurs droites d'entrée et de sortie Aucune longueur droite d'entrée ou de sortie est nécessaire. 2.2.7 Vibrations Pas de mesures nécessaires 2. 3 Montage 2.3.1 Tourner le boîtier du transmetteur Rotation boîtier de protection en aluminium Boitier de terrain en aluminium pour zone non Ex £...
Proline Promass 83 Montage Rotation boîtier de protection en acier inox £ 180° £ 180° A0007661 2.3.2 Tourner l'affichage local Appuyer sur les languettes latérales sur le module d'affichage et retirer ce dernier du couvercle du compartiment électronique. 4 x 45°...
Montage Proline Promass 83 2.3.3 Montage boitier mural " Attention! • S'assurer que la température ambiante ne dépasse pas la gamme admissible. • Monter le boitier mural de manière à ce que les entrées de câble soient orientées vers le bas.
Câblage Proline Promass 83 Câblage Danger! Risque d'électrocution ! Pièces sous tension. • Ne jamais monter ou câbler l'appareil lorsqu'il est sous tension. • Avant la mise sous tension, relier la terre à la borne de terre du boitier. • Poser le câble d'alimentation et de signal de manière fixe.
Proline Promass 83 Câblage 3. 1 Raccordement de différents types de boitier Câblage à l'aide du schéma de raccordement adhésif. 3.1.1 Version compacte Raccordement transmetteur : Schéma de raccordement à l'intérieur du couvercle du compartiment de raccordement Câble d'alimentation Câble de signal ou câble de bus de terrain...
Câblage Proline Promass 83 3. 2 Protection Les appareils remplissent toutes les exigences de IP 67 (NEMA 4X). Après montage sur le terrain ou après des travaux de maintenance il est indispensable de respecter les points suivants afin de garantir le maintien de la protection IP 67 (NEMA 4X) : •...
Proline Promass 83 Réglages hardware Réglages hardware Ce chapitre ne reprend que les réglages hardware nécessaires pour la mise en service. Tous les autres réglages (par ex. configuration sorties, protection en écriture etc.) sont décrits dans le manuel de mise en service correspondant sur CD-ROM.
Page 16
Réglages hardware Proline Promass 83 PROFIBUS DP/PA Gamme d'adressage de l'appareil : 0…126 Réglage usine : 126 Micro-commutateur pour l'adresse d'appareil, OFF ON OFF ON exemple représenté : 1+16+32 = adresse d'appareil 49 Micro-commutateur pour le mode adresse (Nature et type d'adressage) : –...
Proline Promass 83 Réglages hardware 4. 2 Adresse d'appareil réseau EtherNet/IP Doit être réglée pour les appareils de mesure avec les types de communication suivants : • EtherNet/IP L'adresse d'appareil peut être réglée via : • Micro-commutateur voir description ci-après •...
Réglages hardware Proline Promass 83 4. 3 Résistances de terminaison Remarque! Si l'appareil de mesure est utilisé à la fin d'un segment de bus, il est nécessaire de prévoir une terminaison. Ceci peut être réalisé dans l'appareil de mesure via le réglage des résistances de terminaison sur la platine E/S.
Proline Promass 83 Mise en service Mise en service 5. 1 Mettre l'appareil de mesure sous tension Après le montage (contrôle de l'implantation réussi), le câblage (contrôle des raccordements réussi) et le cas échéant les réglages hardware nécessaires, il est possible de mettre l'appareil sous tension (voir plaque signalétique).
Mise en service Proline Promass 83 5. 2 Utilisation 5.2.1 Eléments d'affichage Lignes/zones d'affichage Ligne principale pour les valeurs mesurées principales +24.502 Ligne additionnelle pour les grandeurs de mesure/d'état supplémentaires +1863.97 Ligne info par ex. pour représentation par bargraph Symboles info par ex. débit volumique –50...
Proline Promass 83 Mise en service 5. 3 Navigation dans la matrice de programmation > 3 s – – – – – – – – A0007665 F Accès à la matrice de programmation (en partant de l'affichage des valeurs mesurées) P Sélection du bloc (par ex.
Mise en service Proline Promass 83 5. 4 Affichage du Quick Setup de mise en service Avec le Quick Setup toutes les fonctions nécessaires à la mise en service sont automatiquement affichées. Les fonctions peuvent être modifiées et de ce fait adaptées à chaque process.
Proline Promass 83 Mise en service 5. 5 Réglages logiciel 5.5.1 Adresse d'appareil PROFIBUS DP/PA, MODBUS RS485 Doit être réglée pour les appareils de mesure avec les types de communication suivants : • PROFIBUS DP/PA Gamme adresses d'appareil 0…126, réglage usine 126 •...
Page 24
Mise en service Proline Promass 83 5.5.2 Adresse d'appareil réseau EtherNet/IP Doit être réglée pour les appareils de mesure avec les types de communication suivants : • EtherNet/IP L'adresse IP peut être réglée via : • Microcommutateurs voir chapitre Réglages hardware, "Adresse d'appareil réseau EtherNet/IP"...
Page 25
Proline Promass 83 Mise en service Affichage de l'adressage via la commande locale > 3 s – … BASIC FUNCTION – … ETHERNET – … CONFIGURATION IP ADDRESS 1 – SUBNETMASK 1 GATEWAY 1 … IP ADDRESS 2 SUPERVISION –...
Mise en service Proline Promass 83 5. 6 Suppression de défauts Sont décrits ici tous les messages d’erreur pouvant être affichés lors de la mise en service d'un appareil de mesure. Description complète de tous les messages erreur Mise en service sur CD-ROM.
Page 27
Proline Promass 83 Mise en service PROFIBUS DP/PA Message diagnostic Message état appareil N° Etat mesure PROFIBUS avancé dans le Cause/suppression (Affichage local) maitre PROFIBUS Message err. syst. (S)/ • Quality Code (HEX), état Flow is Out of Voir tableau HART …...
