INSTALLATION
Interrupteur à distance marche-arrêt (fourni par le client)
Déconnecter l'alimentation électrique avant d'effectuer des travaux d'entretien.
Voir la section Sécurité du manuel d'instruction pour les mesures de sécurité supplémentaires.

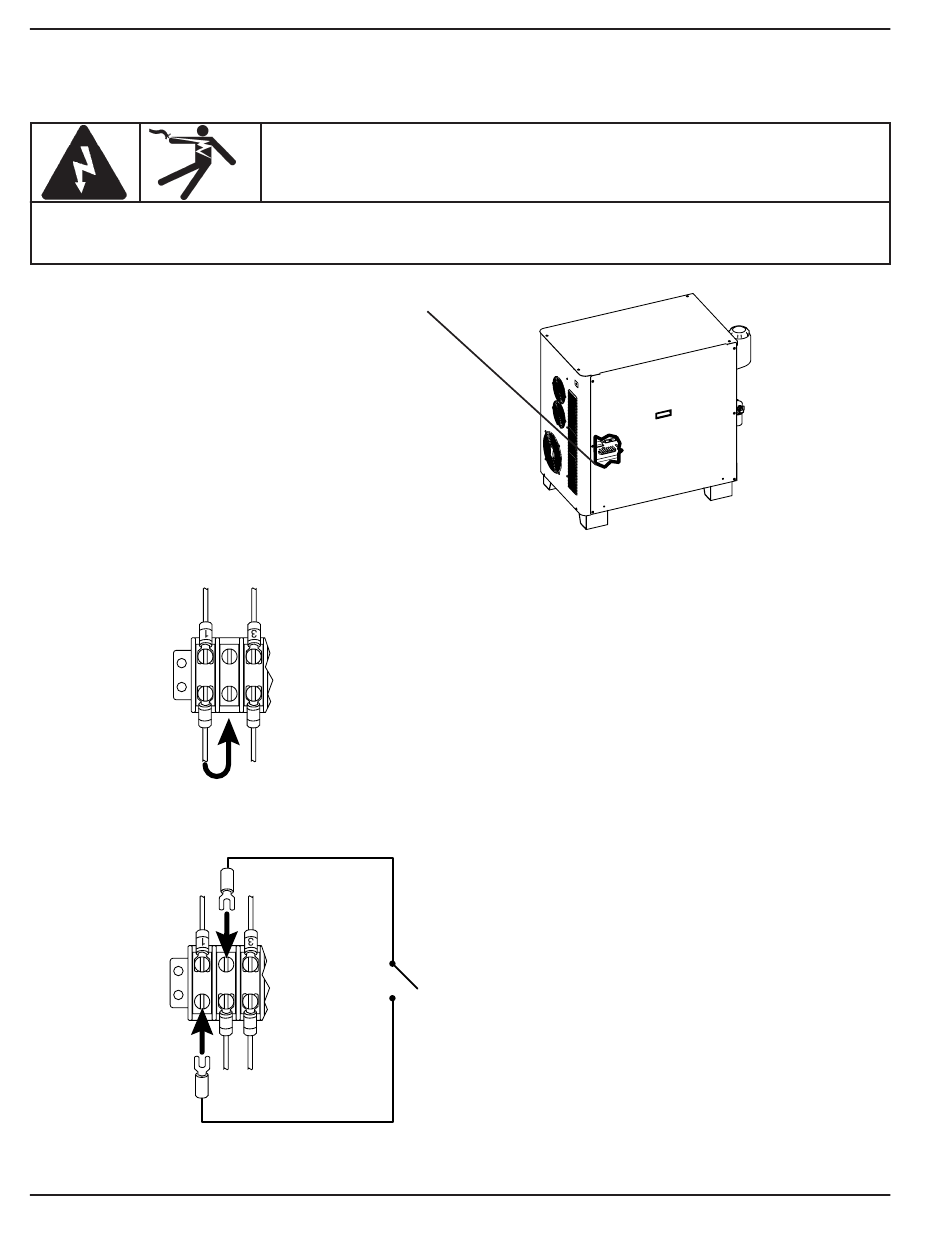

1. Repérer le bornier 2 (TB2) dans la source de courant.
2. Détacher le fil 1 comme on l'indique et le connecter à la borne 2.
TB2
1
1
3. Connecter l'interrupteur aux bornes 1 et 2 comme on l'indique.
TB2
1
Note :
L'interrupteur principal sur la console de gaz doit être sur ON pour que l'interrupteur à
distance puisse fonctionner.
3-26
5
2
3
3
2
3
1
3
AVERTISSEMENT
DANGER D'ÉLECTROCUTION
Emplacement de TB2
Note :
Utiliser un interrupteur, un relais ou un relais à
semi-conducteurs compatible avec 24 V c.a. à
100 mA. Ce doit être un interrupteur à contact
maintenu et pas à contact momentané.
HPR130 gaz manuel Mode d'emploi
