PFH
SFF
DC
MTTFd
λ
Circuito di diagnosi
DU
λ
Circuito di diagnosi
DD
λ
Circuito di diagnosi
S
HFT
Tipo di architettura IEC/EN61508
Idoneità del sistema all'uso in loop di sicurezza fino al livello SIL
Categoria (DIN EN ISO13849)
PL (DIN EN ISO13849
4.4.2.

Utilizzo come sistema acustico di allarme nel rilevamento degli stati di pericolo

L'utilizzo come sistema di segnalazione acustica in seguito al rilevamento di stati di pericolo prevede l'emissione di un
segnale acustico con funzione di sicurezza.
Una misurazione registra uno stato di pericolo e introduce lo stato di sicurezza controllando il sistema acustico di al-
larme (il personale/l'operatore viene avvertito).
Nota: l'avvertimento di persone è una misura intenzionale in quanto prevede l'azione intenzionale di una o più per-
sone. Questa architettura è ammessa unicamente in relazione ai requisiti della direttiva macchine europea, qualora lo
stato attuale della tecnica non consenta la sicurezza costruttiva o altre misure non intenzionali necessarie per otte-
nere lo stato di sicurezza.
La diagnostica può essere presa in considerazione unicamente se l'apparecchio fa parte di un test di funzionamento
periodico e automatico, il cui intervallo minimo deve corrispondere, secondo la norma IEC/EN61508, a circa 10 ...100
volte il tempo di ciclo. Questa possibilità, descritta e valutata nel capitolo 4.4.2.2, è disponibile solo in "low demand
mode".
Il sistema acustico di allarme con funzione diagnostica viene funziona come segue:
a) Una misura (Input (1), logica (2)) rileva lo stato di pericolo e attiva il sistema acustico di allarme (Output (3))
b) Il modulo di diagnostica (4) sorveglia la funzione del sistema acustico di allarme e segnala il buon stato di
funzionamento (OK) a un sistema principale (5)
c) Se non viene emesso alcun messaggio OK, il sistema di controllo e gestione elettronica principale (5) intro-
duce lo stato di sicurezza tramite altre misure (6).
1
Acquisizione
(Input)

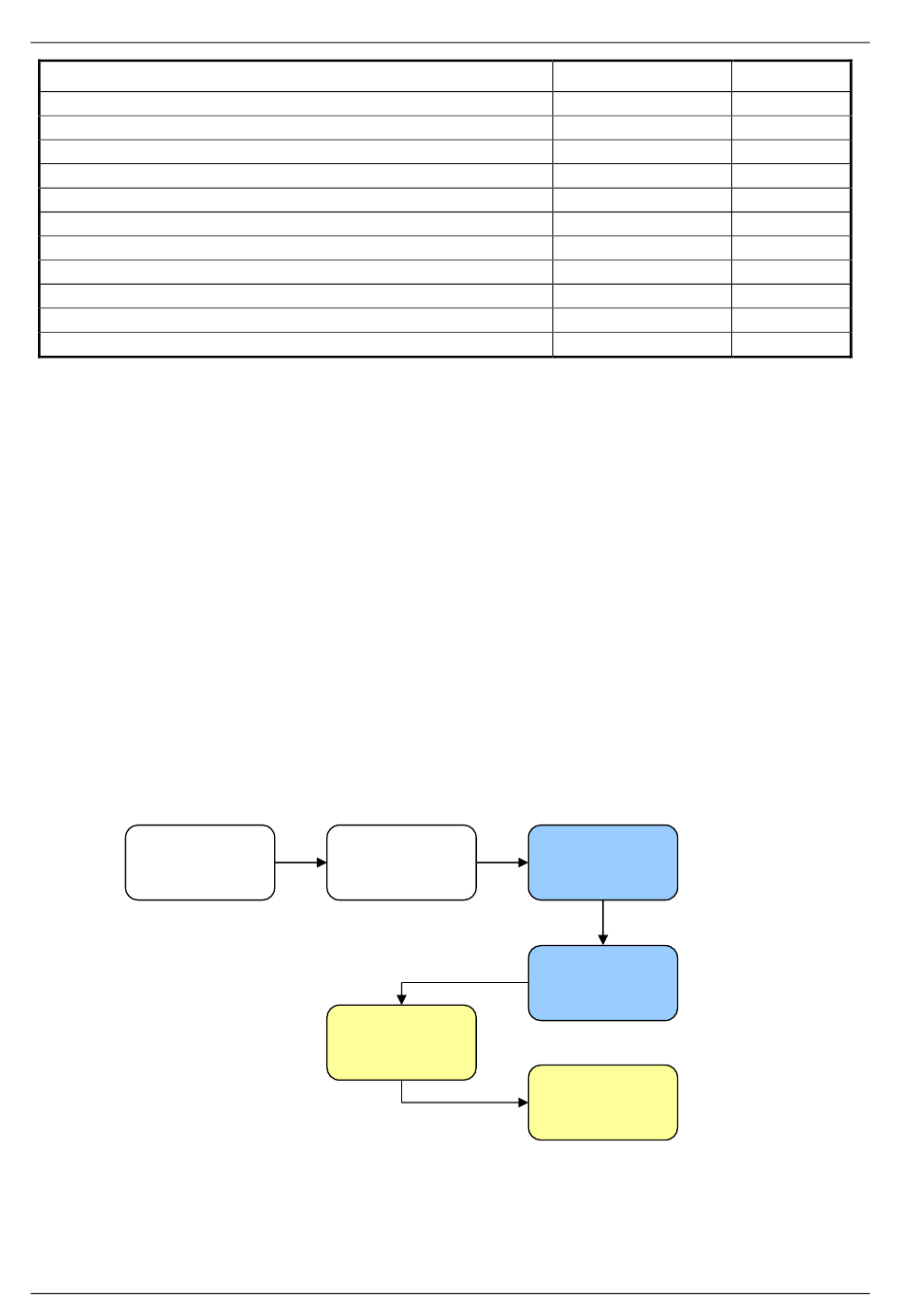

Fig. 7 Sistema di allarme
In questa architettura a monocanale, il loop di sicurezza è formato dalle posizioni 1...6, come rappresentato in
Il capitolo 4.4.2.2 tratta solamente i sistemi parziali che sono il canale di segnale acustico (output - posizione 3) e il
canale di diagnostica (diagnostica - posizione 4). Occorre tenere presente che, per il sistema completo, la somma di
tutti i valori PFH ovvero PFD devono corrispondere al livello di integrità di sicurezza necessario.
File name:085501929j de-en-fr-it.docx
2
Valutazione
(Logica)
Sistema
5
principale
pagina: 58 / 68
-9
3,9 x 10 1/h
99 %
94,9 %
>100 anni
4 Fit
73 Fit
7459 Fit
0
B
2
2
d
3
Uscita
(Output)
Diagnostica
4
(Output)
Uscita
6
Disegno n.: 30007-008-12j
Fig. 7.
