1 - INFORMATIONS GÉNÉRALES
ATTENTION
Les caractéristiques indiquées dans cette section
concernent une installation à 40 °C, une altitude de
1000 m et une fréquence de découpage de 3 kHz. Un
déclassement est nécessaire pour des fréquences
de
découpage
supérieures,
ambiante >40 °C et une altitude élevée. Pour plus de
renseignements, veuillez prendre contact avec Leroy-
Somer.
1.1 - Principe de fonctionnement général
Le Commander ID300/302 est l'association d'un moteur
asynchrone triphasé de la gamme IMfinity et d'un variateur
à vitesse variable intégré aux performances élevées.
Le Commander ID300/302 peut être utilisé avec une large
palette d'options pour le moteur et le variateur qui permet
au produit d'être parfaitement adapté aux besoins de
l'application.
1.2 - Désignation et présentation

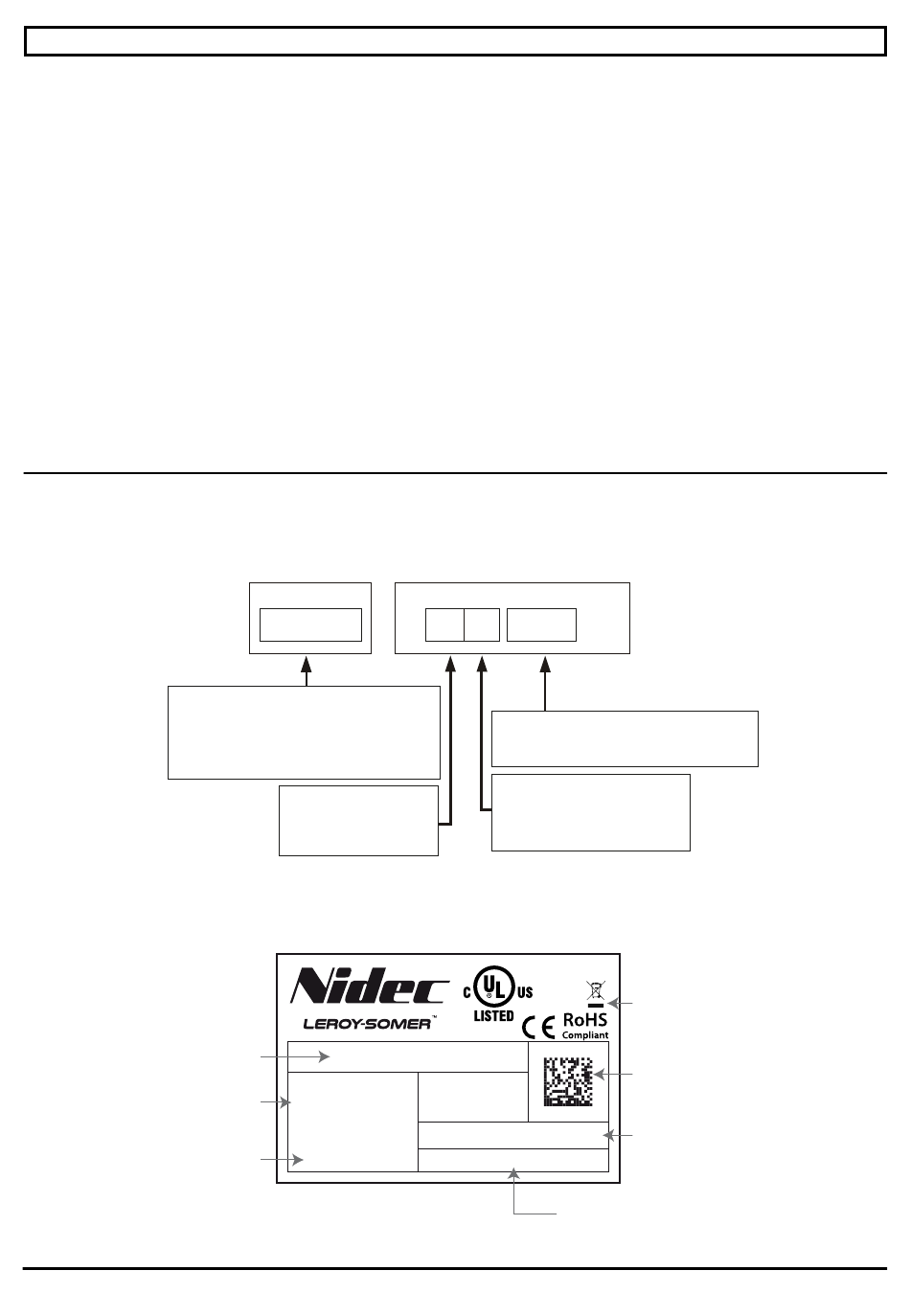

1.2.1 - Désignation et étiquette du variateur
Ligne de produits
Commander
ID300 : 1 x entrée Déverrouillage
ID 302 : 2 x entrées STO*
(*) Absence sûre du couple (Safe Torque Off)
Référence
du variateur
Tension d'entrée /
Courant d'entrée
Fréquence
Guide d'installation et de mise en service rapide - Commander ID300/302
5511 fr - 2017.06 / a
INFORMATIONS GÉNÉRALES
une
température
Désignation du Commander ID300
Modèle
ID30x -
Taille du châssis
variateur :
1 à 3
Etiquette Commander ID300
ID 300-22057
INPUT
200-230V / 14.3A
1 or 3 phases
typique
Frequency
50Hz / 60Hz
d'entrée
Le moteur peut être proposé avec plusieurs formes de
construction (pattes, bride) et peut être combiné avec
les réducteurs et les freins standard de la gamme Leroy-
Somer.
La structure des paramètres et du logiciel du variateur
est commune avec d'autres gammes de variateur, ce qui
permet une mise en service facile pour les utilisateurs qui
connaissent déjà ces produits.
Bénéficiant de l'expertise Leroy-Somer dans les solutions
de moteurs et de variateurs, le Commander ID300/302
intègre un contrôle de moteur à performance élevée.
Avec la configuration préréglée STANDARD AU/AI et
des commandes intégrées (flasque latéral optionnel), le
variateur n'a besoin d'aucun raccordement en dehors de
l'alimentation électrique et des entrées de déverrouillage
ou d'Absence sûre du couple.
Le variateur peut prendre en charge un module optionnel
d'E/S ou de bus de terrain (un emplacement interne est
disponible).
Caractéristiques électriques
2 2
057
Courant nominal :
Courant nominal du variateur (A) x 10
Tension nominale :
2 - 200 V (200-230 ±10 %)
4 - 400 V (380-480 ±10 %)
IND.CONT.EQ.
554DN
E211799
OUTPUT
See motor
name plate
Type 1 - EN 60529 : IP55
www.commanderID300.info
Adresse du site internet
Commander ID300
Agréments
Utilisation
interne (suivi)
Protection IP
5
