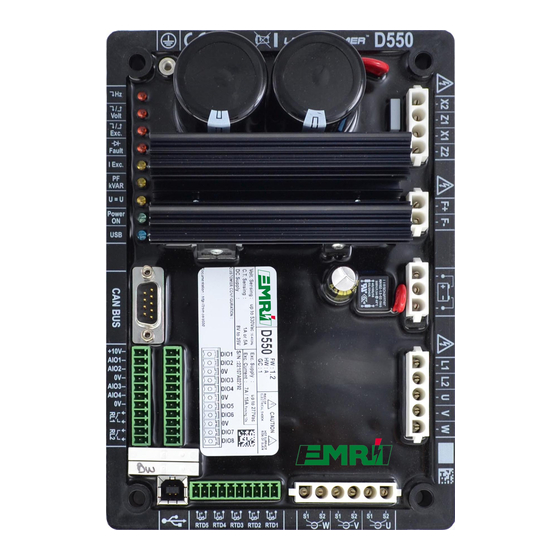

Leroy Somer Nidec D550 Installation Et Maintenance
Leroy Somer Nidec D550 Installation Et Maintenance

Leroy Somer Nidec D550 Installation Et Maintenance

Masquer les pouces Voir aussi pour Nidec D550:

Publicité

Liens rapides

D550
Platine double
Installation et maintenance

Publicité

loading

Sommaire des Matières pour Leroy Somer Nidec D550

  • Page 1 D550 Platine double Installation et maintenance...
  • Page 3 Electric Power Generation Installation et maintenance 6157 fr - 2023.07 / a Platine double D550 Table des matières 1. Instructions générales ............................... 4 1.1. Fiche d’identité ..............................4 1.2. Présentation générale ............................4 1.2.1. Du produit ..............................4 1.2.2. Du moyen ..............................5 1.3.
  • Page 4 Electric Power Generation Installation et maintenance 6157 fr - 2023.07 / a Platine double D550 1. Instructions générales 1.1. Fiche d’identité La présente platine de régulation redondante a été fabriquée par : MOTEURS LEROY-SOMER 1, rue de la Burelle 45800 SAINT JEAN DE BRAYE France Tél : +33 2 38 60 42 00 E-mail :...
  • Page 5 Electric Power Generation Installation et maintenance 6157 fr - 2023.07 / a Platine double D550 1.2.2. Du moyen La platine double D550 permet un basculement d'un régulateur vers un second, alors que la machine est en fonctionnement. Pour assurer ce basculement, différents éléments sont mis en place : •...
  • Page 6 Electric Power Generation Installation et maintenance 6157 fr - 2023.07 / a Platine double D550 1.3. Caractéristiques techniques Platine équipée de 2 régulateurs d'alternateurs, dont les fonctions de régulation sont principalement : tension, cos phi, égalisation de tension, kVAR, cos phi au point de livraison, marche manuelle. Pour chaque régulateur : •...
  • Page 7 Electric Power Generation Installation et maintenance 6157 fr - 2023.07 / a Platine double D550 • Fixations :...
  • Page 8 Electric Power Generation Installation et maintenance 6157 fr - 2023.07 / a Platine double D550 1.4. Dispositifs et consignes générales de sécurité Pour la sécurité de l'utilisateur, la platine double D550 doit être reliée à une mise à la terre réglementaire au moyen des bornes de terre présentes sur platine.
  • Page 9 Electric Power Generation Installation et maintenance 6157 fr - 2023.07 / a Platine double D550 1.4.2. Utilisation Les régulateurs de tension de type D550 sont des composants destinés à être incorporés dans les installations ou machines électriques. En cas d'incorporation dans une machine, leur mise en service est interdite tant que la conformité de la machine avec les dispositions de la Directive 2006/42/CE (directive machine) n'a pas été...
  • Page 10 Electric Power Generation Installation et maintenance 6157 fr - 2023.07 / a Platine double D550 1.4.6. Fonctionnement Les installations dans lesquelles sont incorporés des platines doubles D550 doivent être équipées des dispositifs de protection et de surveillance supplémentaires prévus par les prescriptions de sécurité en vigueur qui s'y appliquent, telles que la loi sur le matériel technique, les prescriptions pour la prévention d'accidents, etc.
  • Page 11 Electric Power Generation Installation et maintenance 6157 fr - 2023.07 / a Platine double D550 2. Instructions d’installation 2.1. Aménagement de l'armoire accueillant la platine double Son montage sera obligatoirement vertical, et une zone libre de tout obstacle de 50mm devra être respectée autour de la platine.
  • Page 12 Electric Power Generation Installation et maintenance 6157 fr - 2023.07 / a Platine double D550 Bornes Alternateur D550 Raccordement Platine XM.11 Phase L1 – S2 U-S2 TI marche parallèle – Régulateur 1 XM.12 Phase L1 – S1 U-S1 XM.13 Phase L2 – S2 U-S2 TI marche parallèle –...
  • Page 13 Electric Power Generation Installation et maintenance 6157 fr - 2023.07 / a Platine double D550 2.3. Consommations • Alimentation : • Consommation < 3A • Détection de la tension alternateur : • Consommation < 2VA • Détection de la tension réseau : •...
  • Page 14 Electric Power Generation Installation et maintenance 6157 fr - 2023.07 / a Platine double D550 3. Instructions de réglage 3.1. Mesure de tension et courant stator Pour permettre un bon fonctionnement de la platine, il est nécessaire que la mesure de tension et de courant stator arrivant au niveau des deux régulateurs soient identiques.
  • Page 15 Electric Power Generation Installation et maintenance 6157 fr - 2023.07 / a Platine double D550 Si le régulateur est « Maitre », la case « Régulateur Maître » est cochée. Dans les deux cas, le dessin situé à droite est mis à jour avec l'apparition d'un second D550. Sur la page «...
  • Page 16 Electric Power Generation Installation et maintenance 6157 fr - 2023.07 / a Platine double D550 • Les sorties AO2 et RL1 sont affectées : • AO2 est une sortie analogique, paramétrée en 0-10V • < 25% : le régulateur n’est ni « actif » ni « en ligne » •...
  • Page 17 Electric Power Generation Installation et maintenance 6157 fr - 2023.07 / a Platine double D550 • Sur le régulateur « Esclave » : la sortie analogique AO2 est à > 25% et < 50% et la sortie RL1 pilotant le contacteur est active.
  • Page 18 Electric Power Generation Installation et maintenance 6157 fr - 2023.07 / a Platine double D550 Etape 5 : Réglage du PF • En conservant la même charge, vérifier la mesure du PF sur le régulateur en ligne. Si la mesure du cos phi du régulateur «...
  • Page 19 Electric Power Generation Installation et maintenance 6157 fr - 2023.07 / a Platine double D550 Il est alors possible de réaliser le basculement d'un régulateur actif vers un régulateur en ligne : Note : il n'est pas possible de mettre le régulateur « actif » en mode « maintenance » si une régulation est en cours et si le second régulateur est en «...
  • Page 20 Electric Power Generation Installation et maintenance 6157 fr - 2023.07 / a Platine double D550 4.3.4.1. Perte d'alimentation Dans le cas d'une perte d'alimentation, le basculement est automatiquement effectué sur le régulateur « en ligne ». Départ Régulateur 1 = actif Régulateur2 = en ligne Défaut alimentation Régulateur Actif?
  • Page 21 Electric Power Generation Installation et maintenance 6157 fr - 2023.07 / a Platine double D550 4.3.4.3. Perte de détection La perte de détection de tension sur la machine est surveillée pendant tout le fonctionnement. • Si la perte de phase est détectée au niveau du régulateur « actif » et pas au niveau du régulateur « en ligne », le régulateur actif se met en défaut.
  • Page 22 Electric Power Generation Installation et maintenance 6157 fr - 2023.07 / a Platine double D550 4.3.4.4. Défaut inversion puissance réactive Le défaut d'inversion de puissance réactive sur la machine est surveillé pendant tout le fonctionnement. • Si ce défaut est détecté au niveau du régulateur « actif » et pas au niveau du régulateur « en ligne », le régulateur actif se met en défaut.
  • Page 23 Electric Power Generation Installation et maintenance 6157 fr - 2023.07 / a Platine double D550 4.3.5. Procédure de remplacement d'un régulateur défectueux Dans le cas où un régulateur est en défaut, il faut procéder au remplacement du régulateur concerné. Ce changement peut être effectué...
  • Page 24 Electric Power Generation Installation et maintenance 6157 fr - 2023.07 / a Platine double D550 4.4. Anomalies et incidents Plusieurs anomalies peuvent survenir sur le régulateur entraînant son éventuel changement. Ces défauts sont listés dans le tableau ci-dessous : ANOMALIES CAUSES REMEDES REDEMARRAGE...
  • Page 25 Electric Power Generation Installation et maintenance 6157 fr - 2023.07 / a Platine double D550 5. Instructions de maintenance 5.1. Dossiers techniques 5.1.1. Plans mécaniques Le plan d'implantation de la platine double D550 est disponible sous la référence P5 199 0035. 5.1.2.
  • Page 26 Electric Power Generation Installation et maintenance 6157 fr - 2023.07 / a Platine double D550...
