STO1
34
STO2
Fonction borne 31
Fonction borne 34
Type
Plage de tension
Tension maximale
absolue appliquée
Seuil logique
Tension maximale de
l'état bas pour
verrouillage SIL3 et
PL e
Impédance
Intensité maximale de
l'état bas pour
verrouillage SIL3 et
PL e
Délai de réponse
32
0 V STO1
33
0 V STO2
Fonction borne 32
Fonction borne 33
3.6.4 - Port de communication série EIA 485
Le port de communication série a une isolation simple et
satisfait aux exigences ELV.
Lors
de
communications avec un PC ou un contrôleur
centralisé par ex. un API, un dispositif
d'isolement doit être inclus avec une tension nominale
au moins égale à la tension d'alimentation du variateur.
Vérifier
que
les
dimensionnés et installés à l'entrée du variateur, et que
le variateur est raccordé à la bonne tension
d'alimentation.
Si un convertisseur de communication série autre que
le câble CT Comms doit être raccordé à d'autres circuits
classés SELV (par ex. à un ordinateur personnel), une
barrière d'isolation supplémentaire doit être incluse afin
de maintenir la classification SELV.
Un câble de communication série isolé a été conçu pour
raccorder le variateur à un équipement informatique (par
exemple des ordinateurs portables). Il est disponible
auprès du fournisseur du variateur.
Le câble « communications série isolé » a une isolation
renforcée telle que définie dans la CEI60950 pour des
altitudes jusqu'à 3 000 m.
26
MISE EN SERVICE RAPIDE
Fonction d'Absence sûre du
couple (déverrouillage du
variateur)
Canal STO1
Canal STO2
Logique positive uniquement
entrée logique
0 à +24 V
30 V
10 V ±5 V
5 V
>4 mA à 15 V, <15 mA à 30 V
(CEI 61131-2, type 1)
0,5 mA
Nominal : 12 ms
Maximal : 20 ms
Raccordement commun pour
STO1
Raccordement commun pour
STO2
l'utilisation
du
port
fusibles
sont
correctement
Guide d'installation et de mise en service rapide - Commander ID300/302
4 - MISE EN SERVICE RAPIDE
• Veiller à ce qu'aucun dommage ou risque
quelconque ne puisse être causé par un
démarrage intempestif du moteur.
Par défaut, le courant nominal du moteur est réglé dans
Pr 00.006. Veuillez ne pas le modifier, car cela risque
d'affecter la protection thermique du moteur.
• Si le variateur est démarré en utilisant une console,
il fonctionnera à la vitesse définie par la référence de
la console. Il se peut que ce ne soit pas acceptable en
fonction de l'application. L'utilisateur doit contrôler la
valeur dans Pr 01.017 et s'assurer que la référence liée
à la console a été réglée sur 0.
• Si la vitesse maximale envisagée affecte la sécurité
des machines, une protection contre les survitesses
indépendante supplémentaire doit être utilisée.

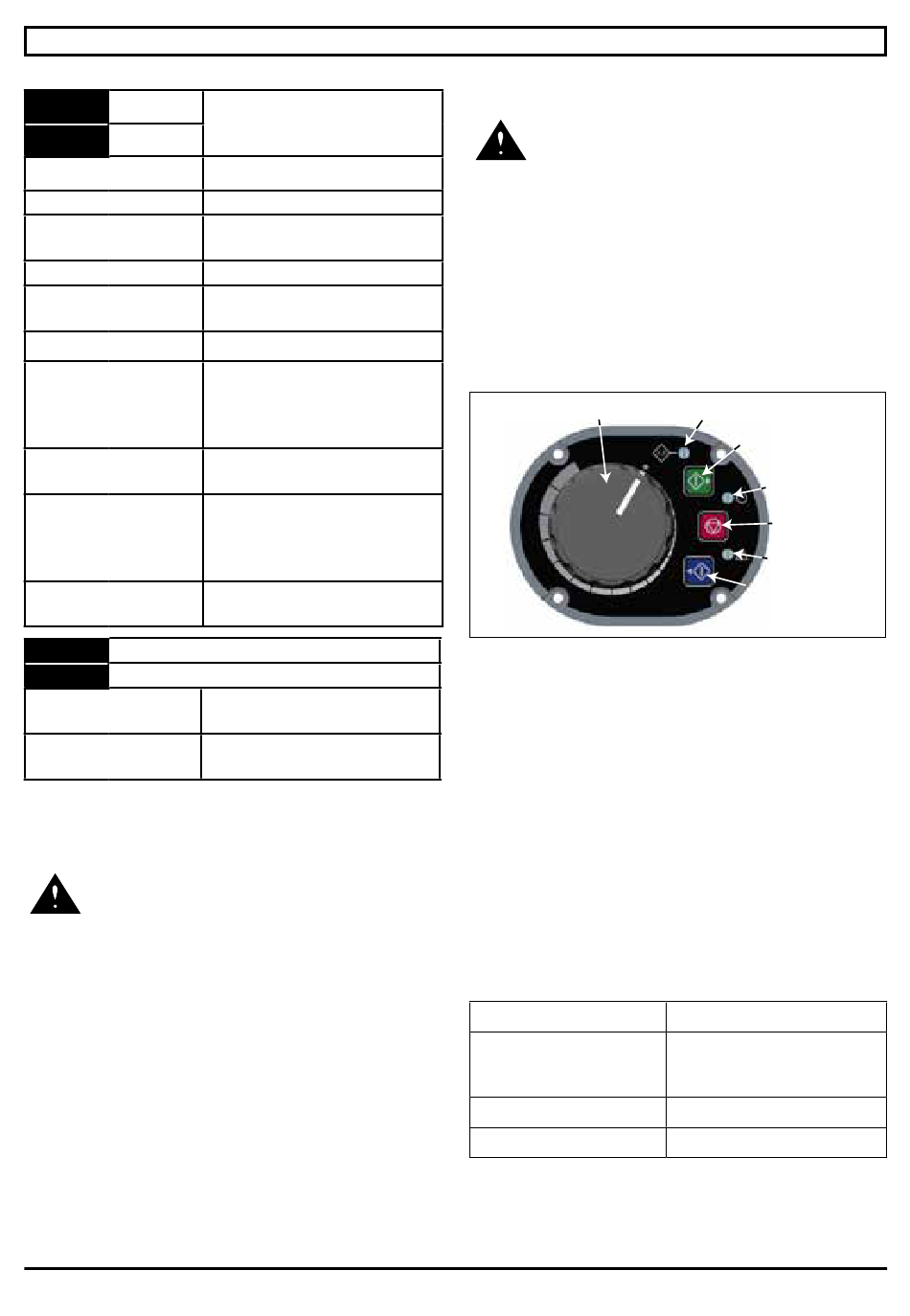

Potentiomètre LED jaune
4.1 - Configuration standard avec
l'option potentiomètre et commandes
Marche/Arrêt (ID-RUN-POT-LED-
FLANGE)
En utilisant la configuration standard avec l'option
potentiomètre et commande Marche/Arrêt, l'utilisateur doit
uniquement raccorder les bornes de déverrouillage ou STO
(voir section 3.6) avant de procéder au démarrage rapide
ci-après.
de
Les paramètres par défaut de la configuration standard du
Commander ID300/302 (Pr 00.005 = STANDARD AU/AI)
sont les suivants. Vérifier que les paramètres par défaut
conviennent à votre application. Dans le cas contraire,
ajouter une option Field Keypad RTC pour définir les
paramètres en conséquence.
Vitesse minimum
Vitesse maximum
Rampe d'accélération
Rampe de décélération
Marche avant
LED verte
Arrêt
LED rouge
Marche arrière
10,00 Hz
50,00 Hz
(ou 80 Hz pour un
motoréducteur)
5,0 s/100 Hz
10,0 s/100 Hz
5511 fr - 2017.06 / a
