3. Commande électronique

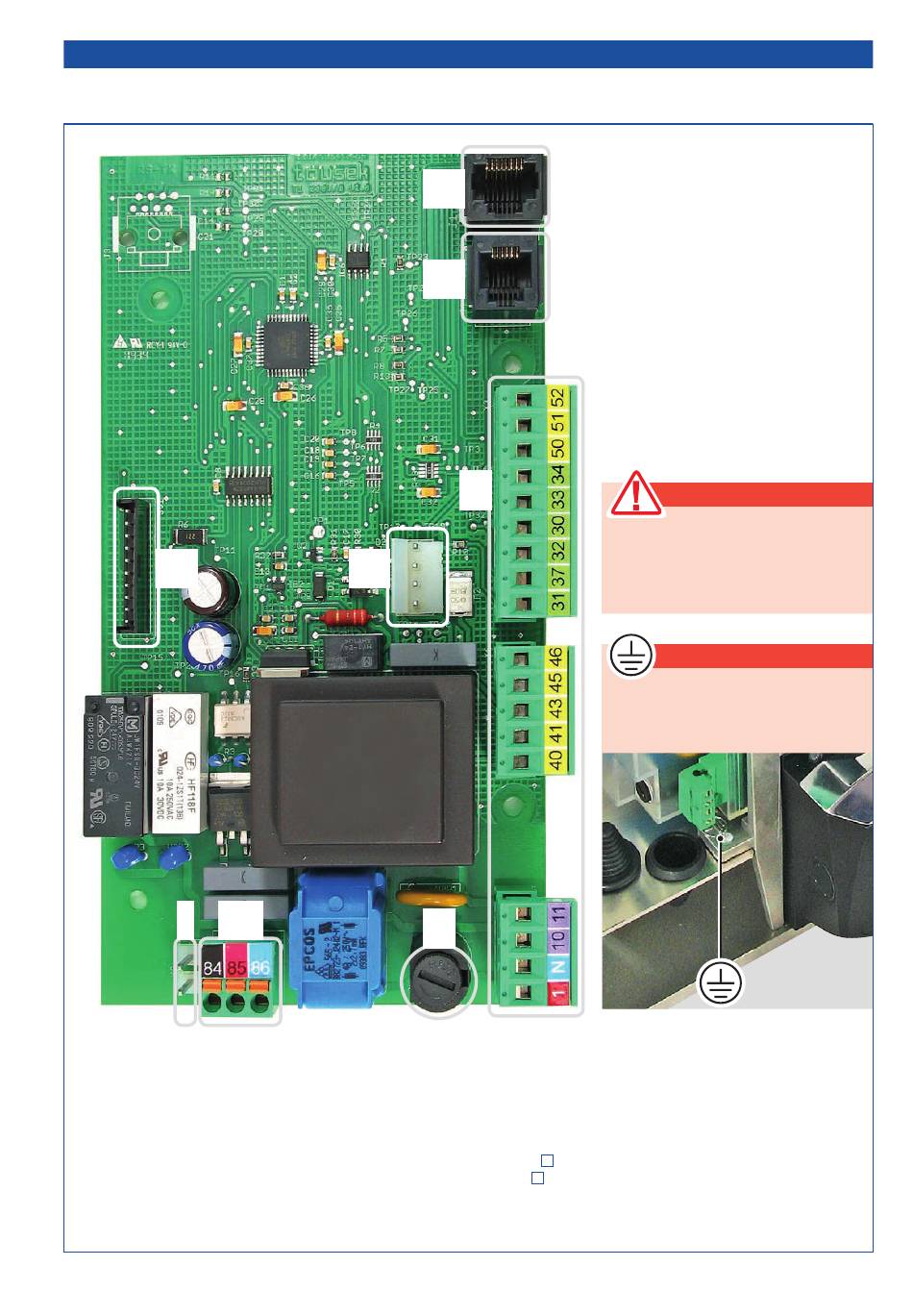

Structure de la commande
FU
C
KM
Composants de la commande (platine)
(K)
Réglettes/bornes de contact
(KM) Borne de connexion moteur
(C)
Connextion pour condensateur
(S)
Connexion pour capteur
(D)
Connexioin pour écran LCD
(FU) Slot de connexion pour récepteur radio optionnel (montage
(ZM) Slot de connexion pour module supplémentaire (montage
(F)
Fusible T 3,15A
Automatisme pour portail coulissant EVO 800
S
D
K
ZM
F
9
F_EVO 800_04 / 06. 08. 2019
Pendant les travaux de raccordement,
réglage et de maintenance veuillez à
ce que la carte électronique ne soit pas
endommagée par l'humidité ou la pluie.
La mise à la terre s´effectue sur
le capot de l´automatisme avec le
boulon prévu !
page 24)
page 22)
Attention
Mise à la terre
Raccord à la
terre
