3.
Passez le tuyau du compteur de vitesse à
travers le bras de direction, puis connectez-le
à l'adaptateur.
4.
Connectez le fil de masse.
Ecrou de montage supérieur 2:
72 N·m (7,2 kgf·m, 53,1 ft·lb)
Ecrou de montage inférieur 3:
72 N·m (7,2 kgf·m, 53,1 ft·lb)

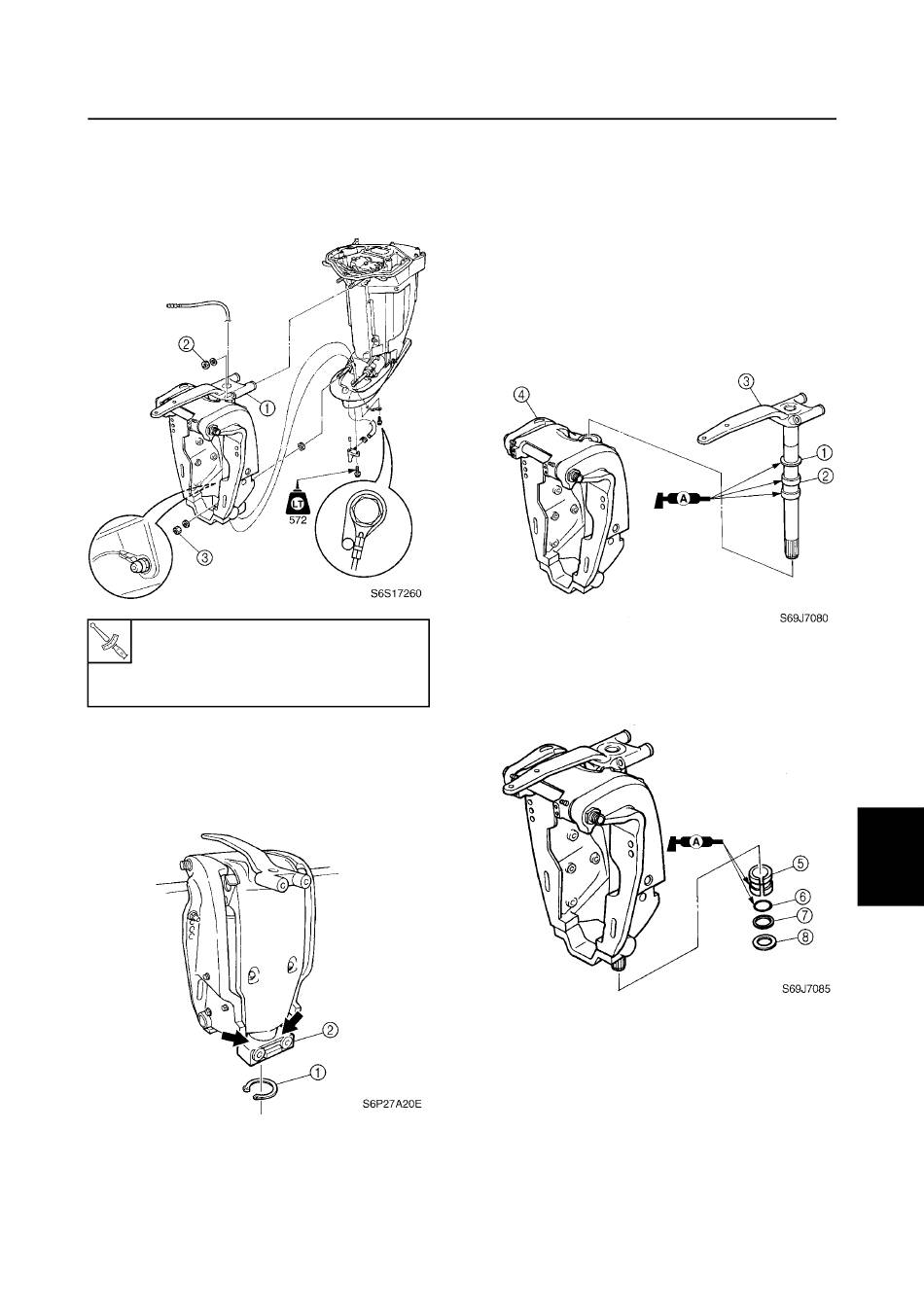

Dépose du bras de direction
Déposez le circlip 1.
1.
Déposez la rotule de direction 2 en la frap-
2.
pant à l'aide d'un marteau en plastique.
6P23H21
Carter supérieur et bras de direction
3.
Déposez le bras de direction du support pivot
en soulevant le bras hors du support de fixa-
tion.
Installation du bras de direction
Installez la rondelle 1 et la bague 2 sur le
1.
bras de direction 3.
Placez le support pivot 4 verticalement, puis
2.
installez le bras de direction sur le support
pivot.
Installez la bague 5, le joint torique neuf 6,
3.
la bague 7 et la rondelle 8 sur le support
pivot.
1
2
3
4
5
6
7
8
9
7-14
