2. Faites glisser le module hors du boîtier.
3

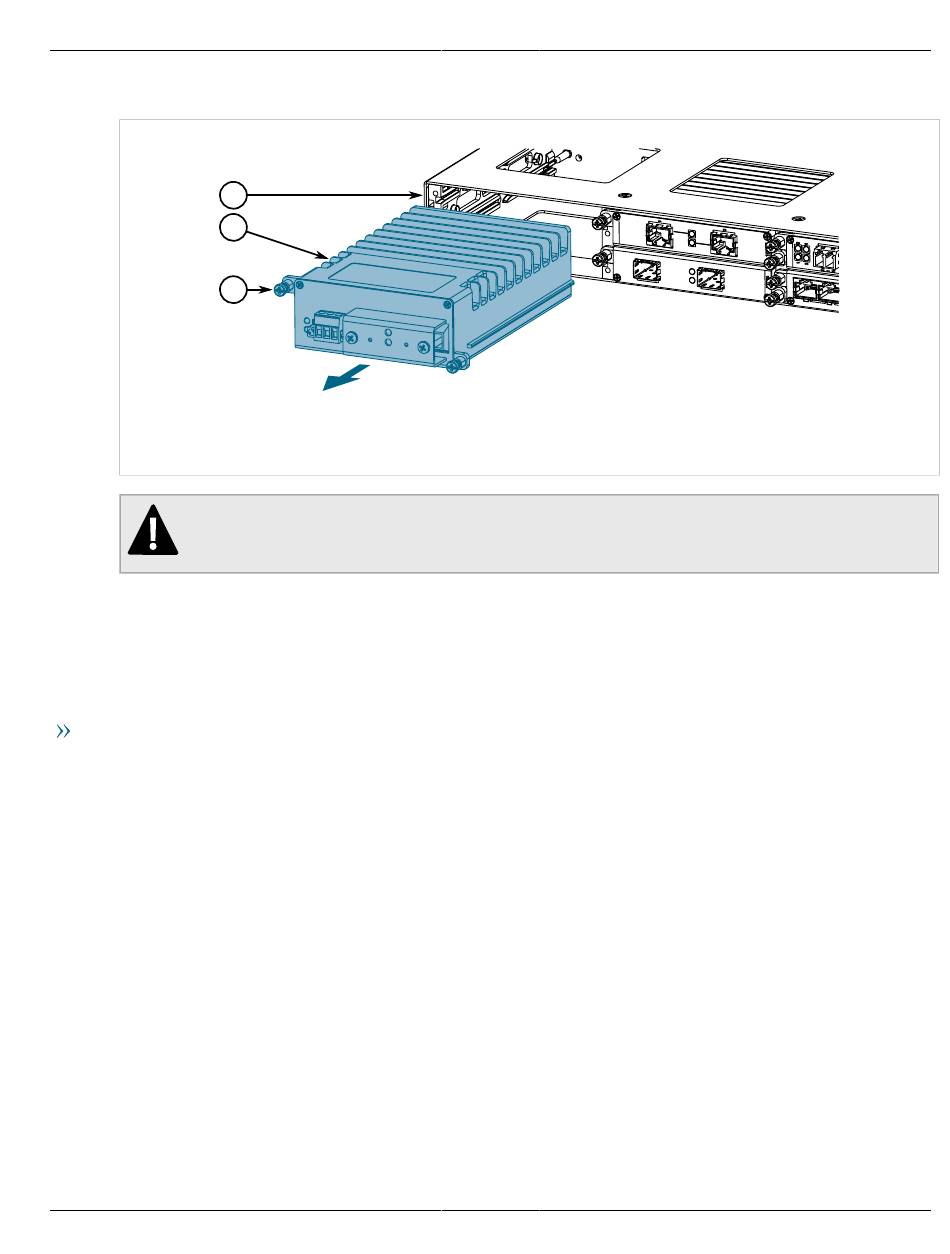

Figure 20: Retrait d'une alimentation électrique
1. Boîtier 2. Alimentation électrique 3. Vis
DANGER !
Risque d'électrocution : risque de blessures graves ou de mort. Assurez-vous que le module est hors
tension avant de manipuler le bornier de l'alimentation.
3. Coupez l'alimentation du module.
4. Débranchez le câblage d'alimentation du bornier. Sinon, si c'est plus commode, retirez le bornier en laissant le
câblage branché et mettez-le de côté pour le réutiliser plus tard avec le nouveau module.
5. Installez un nouveau module ou un module factice pour éviter l'introduction de poussière ou de saleté.

Installation d'un module d'alimentation

Procédez comme suit pour installer un module d'alimentation :
1. Si un module est en place, retirez-le.
2. Le cas échéant, connectez le bornier fourni au module ou connectez le bornier du module précédent.
3. Confirmez ou branchez le câblage de l'alimentation électrique au module. Pour plus d'informations, voir
Section 2.6, « Raccordement de
4. Insérez le module dans l'emplacement vide.
Installation/retrait de modules d'alimentation
1
2
l'alimentation ».
Chapitre 4
Modules
31
