Chapitre 4
Modules
1
2
3

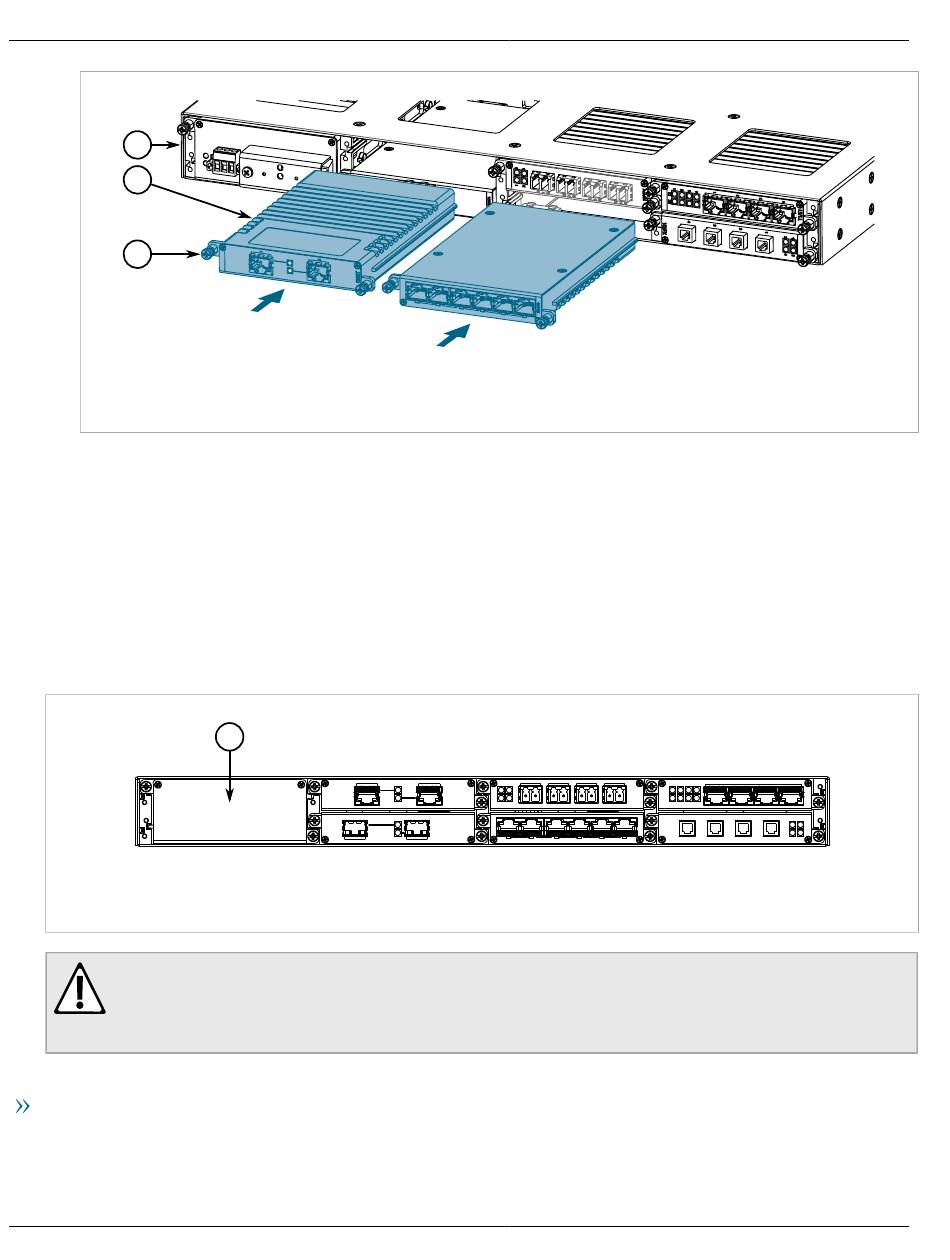

Figure 18: Installation d'un module
1. Module 2. Boîtier 3. à vis
5. Serrez les vis pour fixer le module.
6. [Facultatif] Si nécessaire, installez l'appareil dans le châssis.
7. Raccordez l'alimentation à l'appareil.
Section 4.3

Installation/retrait de modules d'alimentation

Le RUGGEDCOM RX1501 prend en charge un seul module d'alimentation.
Figure 19: Module d'alimentation
1. Module d'alimentation
ATTENTION !
Risque de contamination : risque d'endommagement de l'appareil. Empêchez l'entrée d'eau, de saletés
et autres débris pouvant provoquer une défaillance prématurée de l'appareil. Assurez-vous toujours
qu'aucun emplacement ne reste vide.
Retrait d'un module d'alimentation
Procédez comme suit pour retirer un module d'alimentation :
1. Desserrez les vis qui fixent le module au boîtier jusqu'à ce que le module puisse être retiré.
30
1
Manuel d'installation
Installation/retrait de modules d'alimentation
RUGGEDCOM RX1501
