Section 2.6.2

Connexion d'une alimentation CC basse tension

Pour connecter une alimentation CC basse tension à l'appareil, procédez comme suit :

ATTENTION !

Risque électrique : risque d'endommagement de l'appareil. Ne raccordez pas de câbles d'alimentation

CA à un bornier d'alimentation de 12, 24 ou 48 V CC. Cela risquerait d'endommager l'alimentation.

IMPORTANT !

Lors de la connexion de l'appareil à une source d'alimentation CC, assurez-vous que la source fournit

uniquement une tension positive.

REMARQUE

Le bornier à vis se fixe à l'aide de vis cruciformes et de plaques de compression qui permettent des

connexions avec fils nus ou cosses à sertir. Utilisez des cosses circulaires de taille 6 pour des connexions

sûres.

Connectez le bornier d'alimentation à l'appareil.

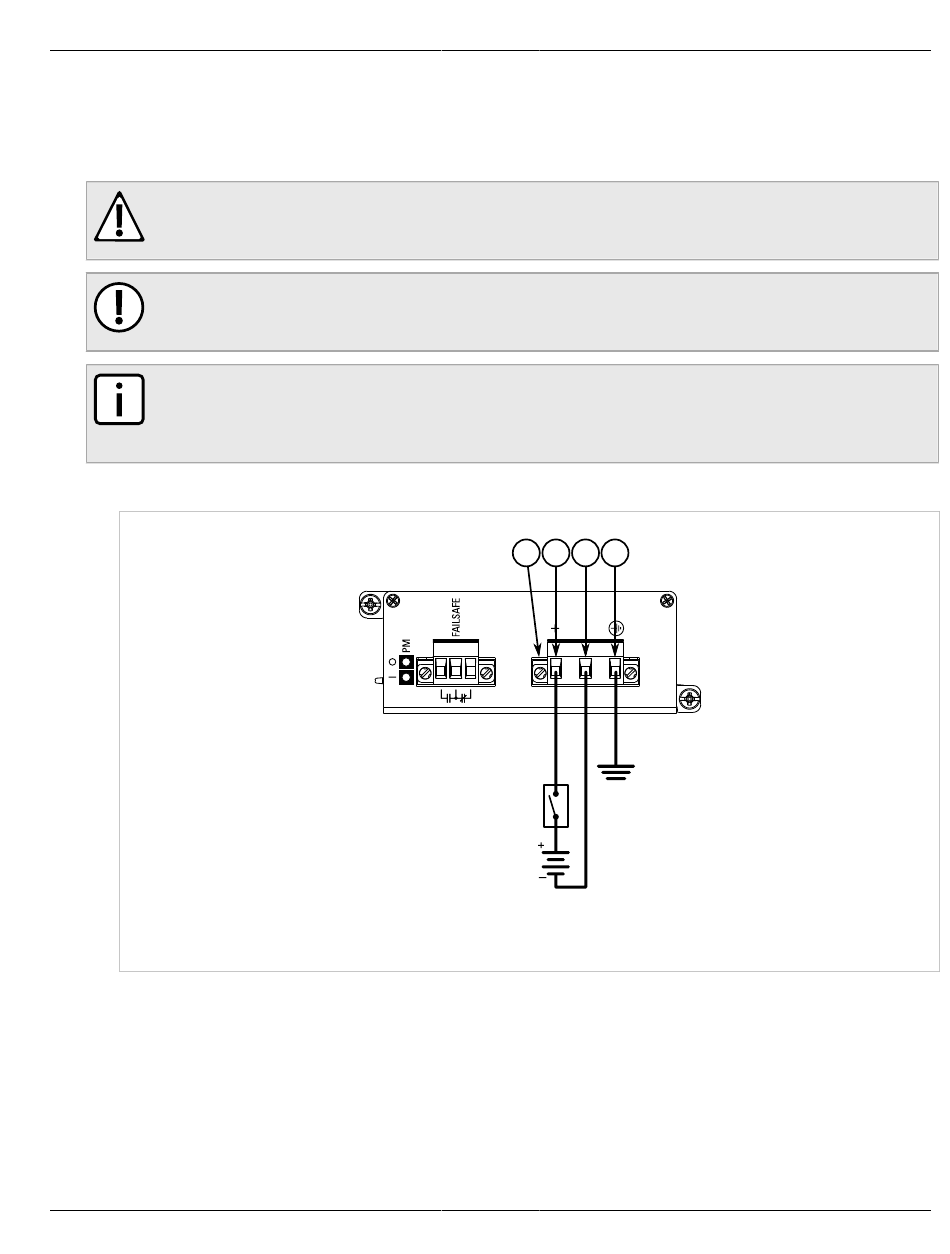

Figure 9: Câblage du bornier CC : bornier enfichable pour alimentations 12P, 24P et 48P

1. Bornier à 3 bornes 2. Borne positive (+) 3. Borne négative (-) 4. Borne de terre
