Modules

Le RUGGEDCOM RX1501 comporte des emplacements pour au maximum quatre Line Modules remplaçables
sur site, qui peuvent être utilisés pour l'extension et l'adaptation des capacités de l'appareil à des applications
spécifiques. Toute une série de modules sont disponibles, chacun présentant un type de port de communication
spécifique : Ethernet cuivre, Ethernet fibre optique, SFP, WAN, modem cellulaire et DDS. Le Line Module
RUGGEDCOM APE (Application Processing Engine), une plateforme informatique conçue pour les entreprises de
fourniture d'énergie et permettant l'exécution d'applications tierces directement dans le RUGGEDCOM RX1501, est
également disponible.
Les modules peuvent être installés dans la plupart des emplacements disponibles de l'appareil.
Utilisez le logiciel RUGGEDCOM ROX II pour déterminer quels ports sont installés sur l'appareil. Pour plus
d'informations, voir le Manuel d'utilisation RUGGEDCOMROX II de l'appareil.
REMARQUE
Les emplacements 1 et 2 sont réservés aux modules Ethernet cuivre, Ethernet fibre optique 100Base-FX
et Gigabit Ethernet (GbE) à 2 ports.
REMARQUE
Un seul module T1/E1 WAN et jusqu'à deux modules DDS sont pris en charge.

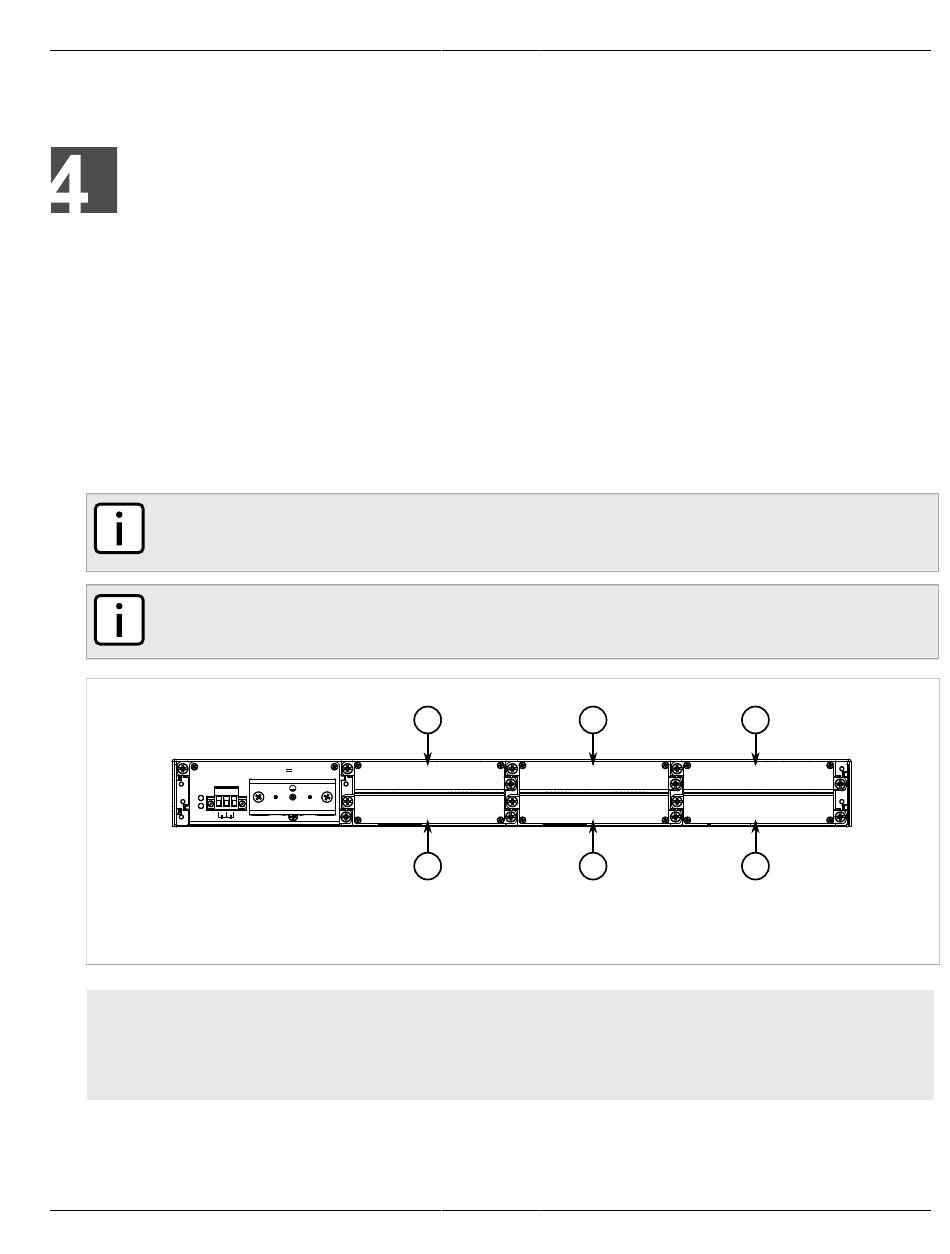

Figure 16: Emplacements disponibles
1. Emplacement 1 2. Emplacement 2 3. Emplacement 5 4. Emplacement 6
SOMMAIRE
• Section 4.1, « Modules disponibles »
• Section 4.2, « Installation/retrait de Line Modules »
• Section 4.3, « Installation/retrait de modules d'alimentation »
