Chapitre 2
Installation de l'appareil

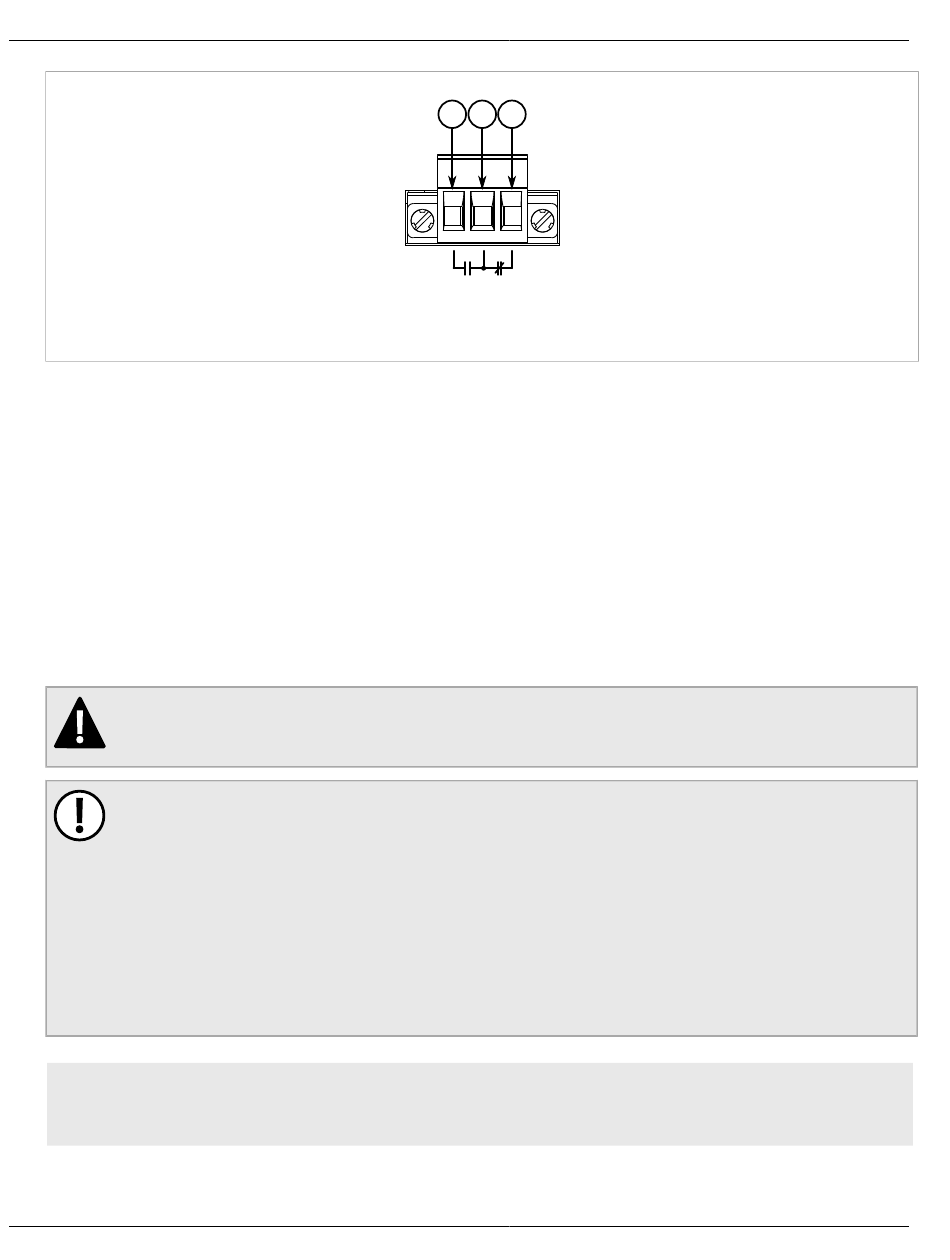

Figure 5: Câblage du relais d'alarme de sécurité
1. Contact à fermeture 2. Neutre 3. Contact à ouverture
Section 2.6

Raccordement de l'alimentation

Le RUGGEDCOM RX1501 prend en charge un seul module d'alimentation CA haute tension, CC haute tension ou
CC basse tension.
Les modules d'alimentation peuvent être équipés soit d'un bornier à vis soit d'un bornier enfichable. Le bornier à
vis se fixe à l'aide de vis cruciformes et de plaques de compression qui permettent des connexions avec fils nus ou
cosses à sertir. Utilisez des cosses circulaires de taille 6 pour réaliser des connexions sûres et fiables en présence de
chocs et vibrations sévères.
Pour plus d'informations sur l'installation ou le retrait d'un module d'alimentation, voir
retrait de modules d'alimentation ».
DANGER !
Risque d'électrocution : risque de blessures graves ou de mort. Assurez-vous que la source
d'alimentation est coupée avant de manipuler les bornes du module d'alimentation.
IMPORTANT !
• Utilisez uniquement un câblage en cuivre 16 AWG lorsque vous connectez les borniers.
• La longueur maximale de câble entre le bornier et la source d'alimentation ne doit pas dépasser 6 m
(20 ft) pour les alimentations 24 V ou 18 m (60 ft) pour les alimentations 48 V.
• Un disjoncteur CA de valeur nominale appropriée doit être installé pour le matériel 125/230 V CA.
• Un disjoncteur CC de valeur nominale appropriée doit être installé pour le matériel 125/250 V CC.
• Nous recommandons de fournir un disjoncteur de 20 A distinct pour chaque module d'alimentation.
• L'équipement doit être installé conformément aux règles et normes de câblage en vigueur
localement.
SOMMAIRE
• Section 2.6.1, « Connexion d'une alimentation CA/CC haute tension »
• Section 2.6.2, « Connexion d'une alimentation CC basse tension »
10
1 2 3
RUGGEDCOM RX1501
Manuel d'installation
Section 4.3, « Installation/
Raccordement de l'alimentation
