Description - Siemens RUGGEDCOM RX1501 Manuel D'installation

Chapitre 1
Introduction
Section 1.2

Description

Le RUGGEDCOM RX1501 propose de nombreux ports, contrôles et LED de signalisation en face avant pour la
connexion et la configuration de l'appareil ainsi que le dépannage.

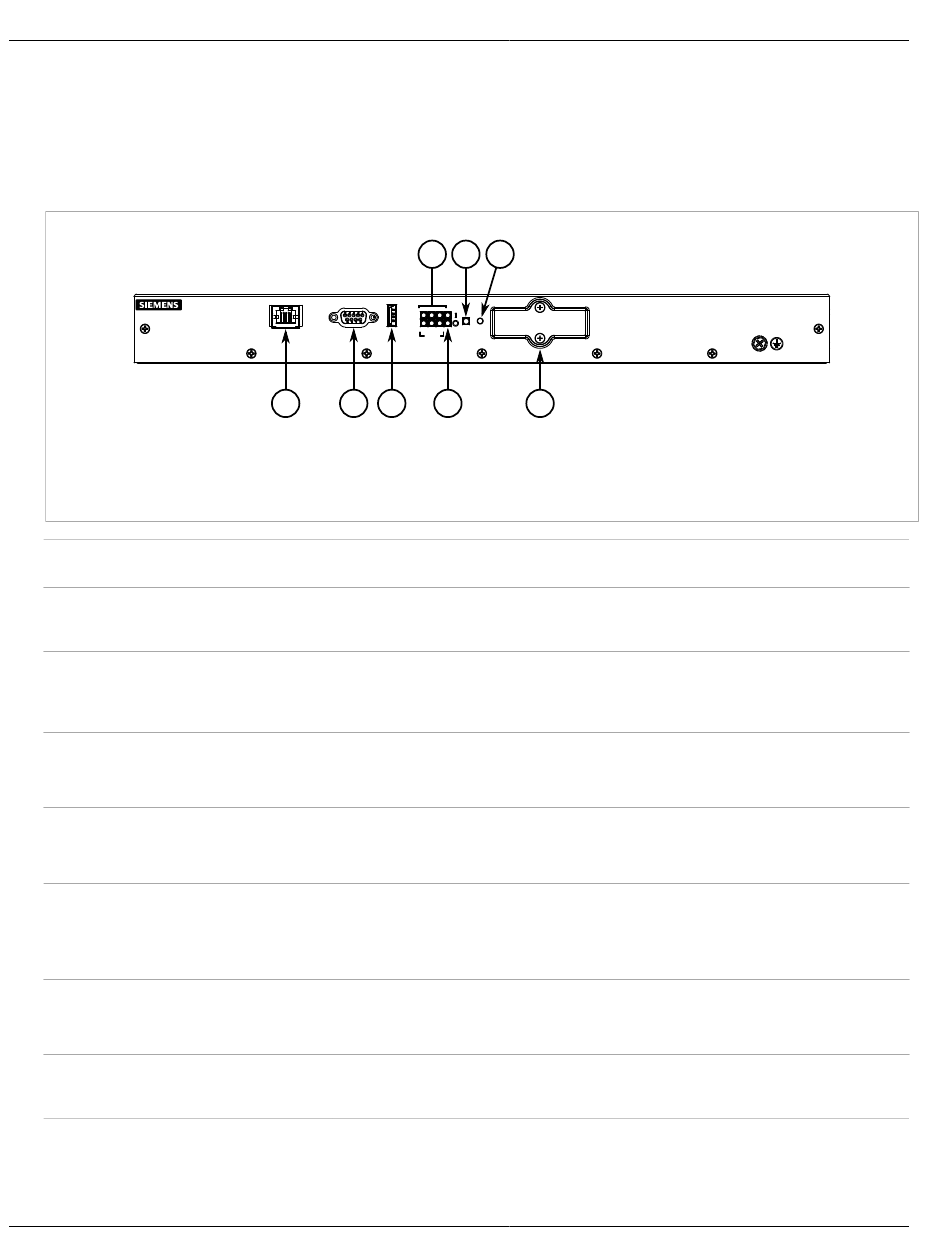

Figure 1: RUGGEDCOM RX1501
1. Port de gestion 2. Port console série RS232 (DB9) 3. Port USB utilitaire 4. LED d'état du port 5. LED d'état de l'alimentation 6. LED
de signalisation d'alarme 7. Bouton Test de lampe/Arrêt d'alarme (LT/ACO) 8. Port de carte flash compacte
Port de gestion
Port console série RS-232
Port USB utilitaire
Bouton Test de lampe/Arrêt d'alarme (LT/
ACO)
LED d'état de l'alimentation
LED d'état du port
LED de signalisation d'alarme
Port de carte flash compacte
2
4 6
1 2 3 5
Ce port Ethernet 10/100Base-T sert à la gestion du système hors de la bande de fréquence de
la matrice de commutation.
Le port console série sert d'interface directe avec l'appareil et d'accès aux fonctions de
gestion initiales. Pour toute information sur la connexion à l'appareil via le port console série,
voir Section 3.1, « Connexion à
Utilisez ce port USB pour mettre à niveau les fichiers de logiciel ou d'installation de ROX
II, comme les fichiers de configuration et les fichiers de touches de fonction. Pour plus
d'informations, voir le Manuel d'utilisation RUGGEDCOM ROX II pour le RUGGEDCOM
RX1501.
Ce bouton présente deux fonctions :
• Maintenez ce bouton enfoncé pour tester tous les voyants LED.
• Appuyez ce bouton et relâchez-le pour acquitter une alarme active.
Elles signalent l'état des modules d'alimentation.
• I = Le module d'alimentation reçoit de l'énergie électrique.
• O = Le module d'alimentation fournit de l'énergie électrique.
Signale lorsque les ports sont activés.
• Verte = OK
• Orange = Alerte d'avertissement
• Rouge = Erreur de configuration
Signale lorsqu'une condition d'alarme existe.
• Verte = Alarmes supprimées/acquittées
• Rouge = Alarme
Reçoit la carte CompactFlash (CF) qui contient les installations actives et de sauvegarde du
RUGGEDCOM ROX II, ainsi que la base de données de configuration et d'autres données
système. Pour plus d'informations, voir
7
8
l'appareil ».
Section 3.3, « Accès à la carte
RUGGEDCOM RX1501
Manuel d'installation
CompactFlash ».
Description
