Chapitre 2
Installation de l'appareil

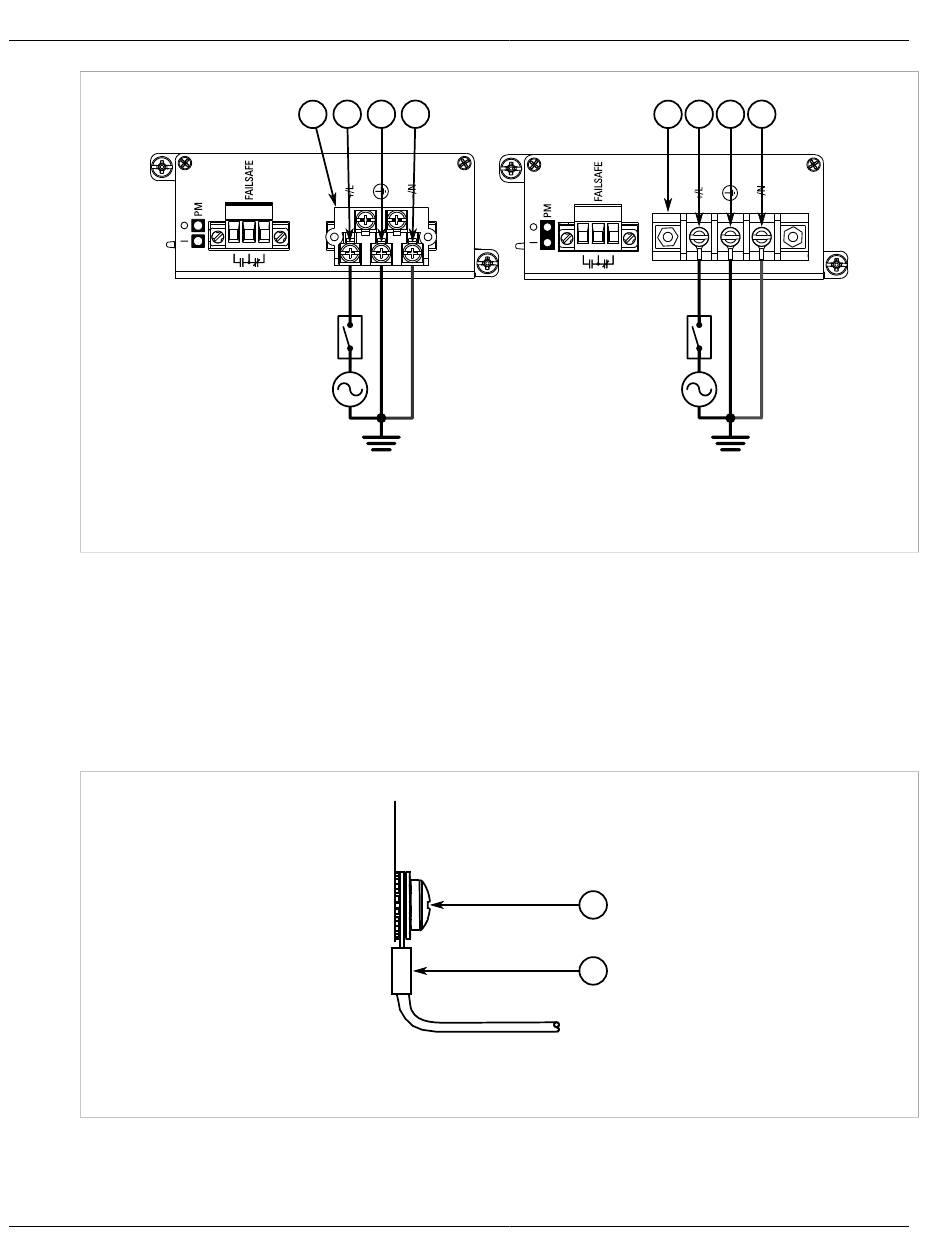

Figure 7: Câblage du bornier CA : bornier à vis pour alimentations HI
1. Bornier à 5 bornes 2. Bornier à 3 bornes 3. Borne positive/live (+/L) 4. Borne de terre 5. Borne négative/neutre (-/N)
2. Connectez le câble plus de la source d'alimentation à la borne positive/live (+/L) du bornier.
3. Connectez le câble moins de la source d'alimentation à la borne négative/neutre (-/N) du bornier.
4. À l'aide d'un câble tressé ou d'un autre câble de mise à la terre approprié, connectez la borne de terre à la
connexion de terre du boîtier. La borne de terre est utilisée comme conducteur de terre pour les circuits de
suppression de surtensions et de transitoires internes à l'unité.
5. À l'aide d'une cosse circulaire de taille 10 et d'une vis 10-32, fixez la borne de terre sur la source
d'alimentation à la borne de terre du boîtier sur l'appareil. Assurez-vous que la cosse est serrée avec un couple
de 3,4 N·m (30 lbf·in).
Figure 8: Connexion de terre du boîtier
1. Vis de taille 10-32 2. Cosse circulaire de taille 10
6. Installez le cache de protection sur le bornier.
12
1 3 4 5 2 3 4
1
2
Connexion d'une alimentation CA/CC haute tension
