RUGGEDCOM RX1501
Manuel d'installation
• Lors de l'installation de l'appareil dans un châssis fermé ou comportant plusieurs appareils, soyez
conscient que la température ambiante de fonctionnement du châssis peut être supérieure à la
température ambiante de la salle. Veillez à installer le châssis dans un environnement approprié qui
pourra supporter la température ambiante maximale dégagée par le châssis.
• Ne dépassez pas le nombre maximal d'appareils ou les limites de poids indiqués par le fabricant du
châssis.
• Ne surchargez pas le circuit d'alimentation. Respectez les valeurs d'alimentation et de protection
contre les surintensités données par le fabricant du châssis.
• Assurez-vous que le châssis et tous les appareils disposent d'une mise à la terre adéquate. Accordez
une attention particulière aux branchements d'alimentation autres que les branchements directs sur
le circuit de dérivation (aux rallonges, par exemple).
Procédez comme suit pour fixer l'appareil à un châssis standard de 48 cm (19 in) :
1. Assurez-vous que les adaptateurs pour châssis sont installés sur le bon côté du boîtier.
• Pour que les modules et les ports soient accessibles, placez les adaptateurs à l'arrière du boîtier.
• Pour que les ports de gestion et les LED soient accessibles, placez les adaptateurs à l'avant du boîtier.
REMARQUE
Le boîtier présente de nombreux trous de montage permettant d'installer les adaptateurs pour
châssis jusqu'à 25 mm (1 in) de l'avant de l'appareil.

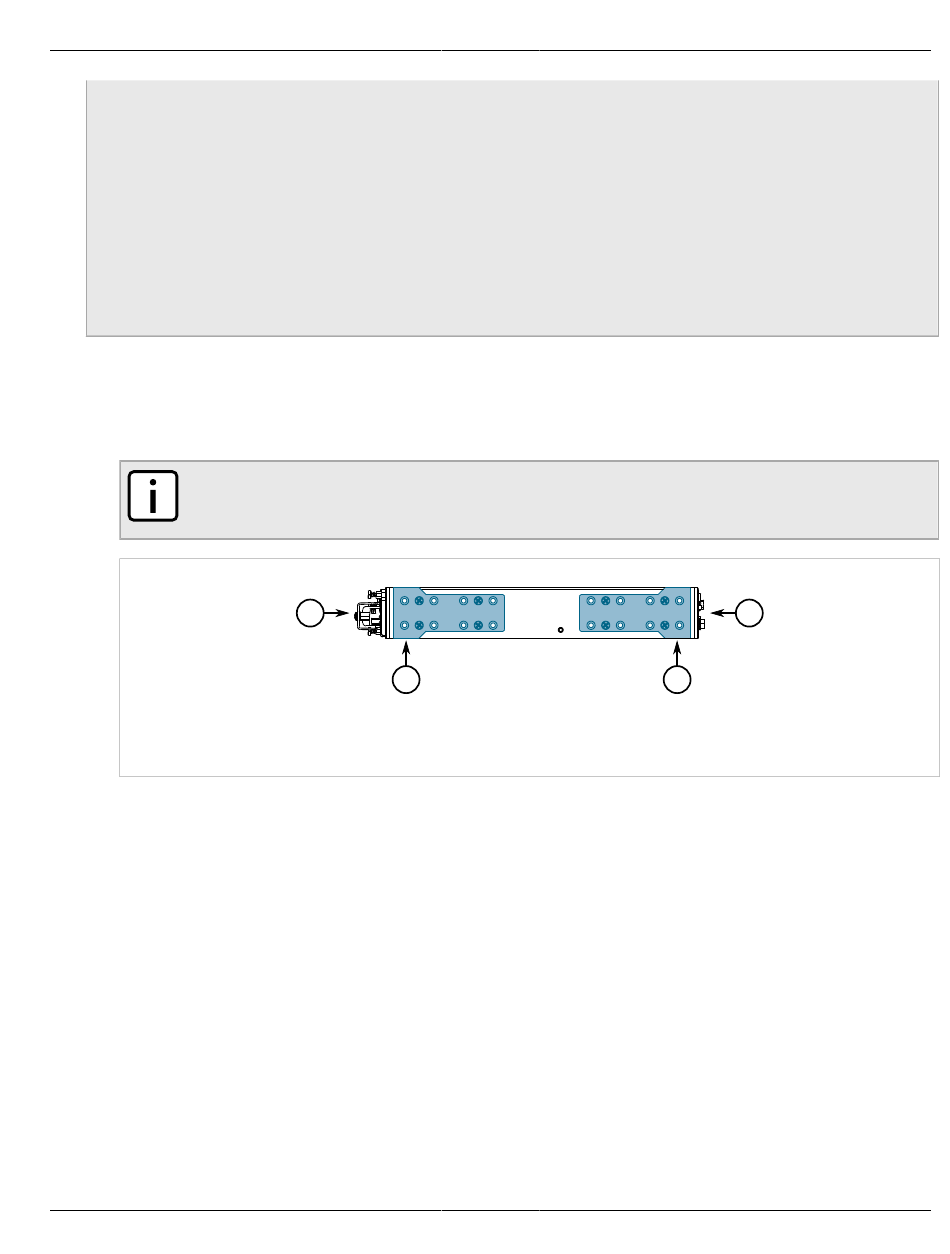

Figure 2: Adaptateurs pour châssis
1. Arrière 2. Avant 3. Adaptateur pour châssis
2. Si nécessaire, installez des adaptateurs sur le côté opposé de l'appareil afin de le protéger des vibrations.
3. Insérez l'appareil dans le châssis.
4. Fixez les adaptateurs au châssis en utilisant le matériel fourni.
Section 2.4.2
Montage de l'appareil sur un rail DIN symétrique
Pour les installations sur rail DIN symétrique, il est possible d'équiper le RUGGEDCOM RX1501 d'adaptateurs pour
panneau/rail DIN symétrique préinstallés sur chaque côté du boîtier. Les adaptateurs permettent de faire glisser
l'appareil sur un rail DIN symétrique standard de 35 mm (1.4 in).
Procédez comme suit pour monter l'appareil sur un rail DIN symétrique :
1. Alignez les adaptateurs avec le rail DIN symétrique et faites glisser l'appareil jusqu'à ce qu'il soit en place.
Montage de l'appareil sur un rail DIN symétrique
1
3
Installation de l'appareil
2
3
Chapitre 2
7
