Chapitre 2
Installation de l'appareil

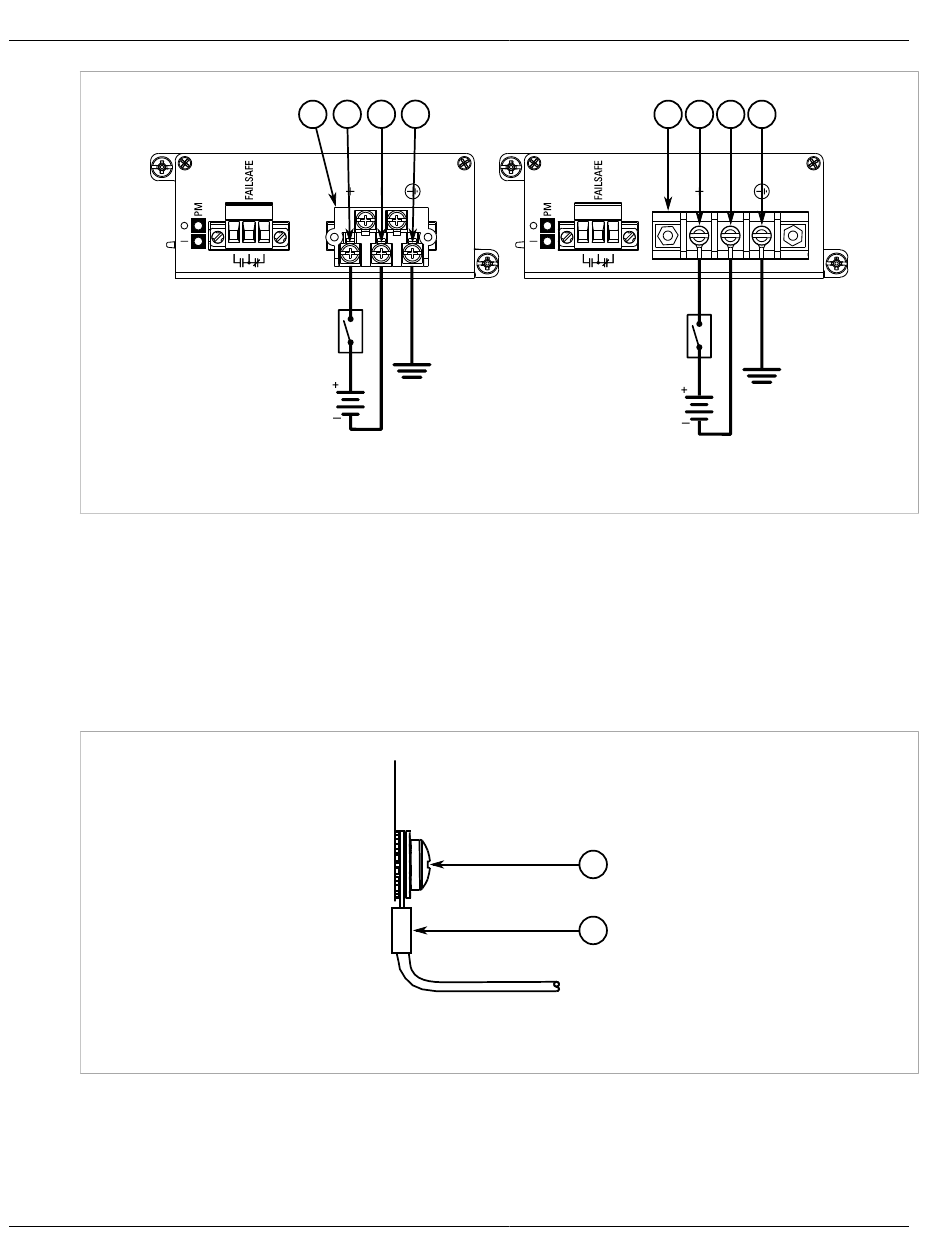

Figure 10: Câblage du bornier CC : bornier à vis pour alimentations 12, 24 et 48
1. Bornier à 5 bornes 2. Bornier à 3 bornes 3. Borne positive (+) 4. Borne négative (-) 5. Borne de terre
2.
Connectez le câble plus de la source d'alimentation à la borne positive (+) du bornier.
3.
Connectez le câble moins de la source d'alimentation à la borne négative (-) du bornier.
4.
À l'aide d'un câble tressé ou d'un autre câble de mise à la terre approprié, connectez la de terre du boîtier à la
connexion de terre du boîtier. La borne de terre contre les surtensions est utilisée comme conducteur de terre
pour tous les circuits de suppression de surtensions et de transitoires internes à l'unité.
5.
À l'aide d'une cosse circulaire de taille 10 et d'une vis 10-32, fixez la borne de terre sur la source
d'alimentation à la borne de terre du boîtier sur l'appareil. Assurez-vous que la cosse est serrée avec un couple
de 3,4 N·m (30 lbf·in).
Figure 11: Connexion de terre du boîtier
1. Vis de taille 10-32 2. Cosse circulaire de taille 10
6.
Installez le cache de protection sur le bornier. C'est obligatoire pour les alimentations 48 V CC.
14
1
3
4
5
2
3
4
5
1
2
Connexion d'une alimentation CC basse tension
