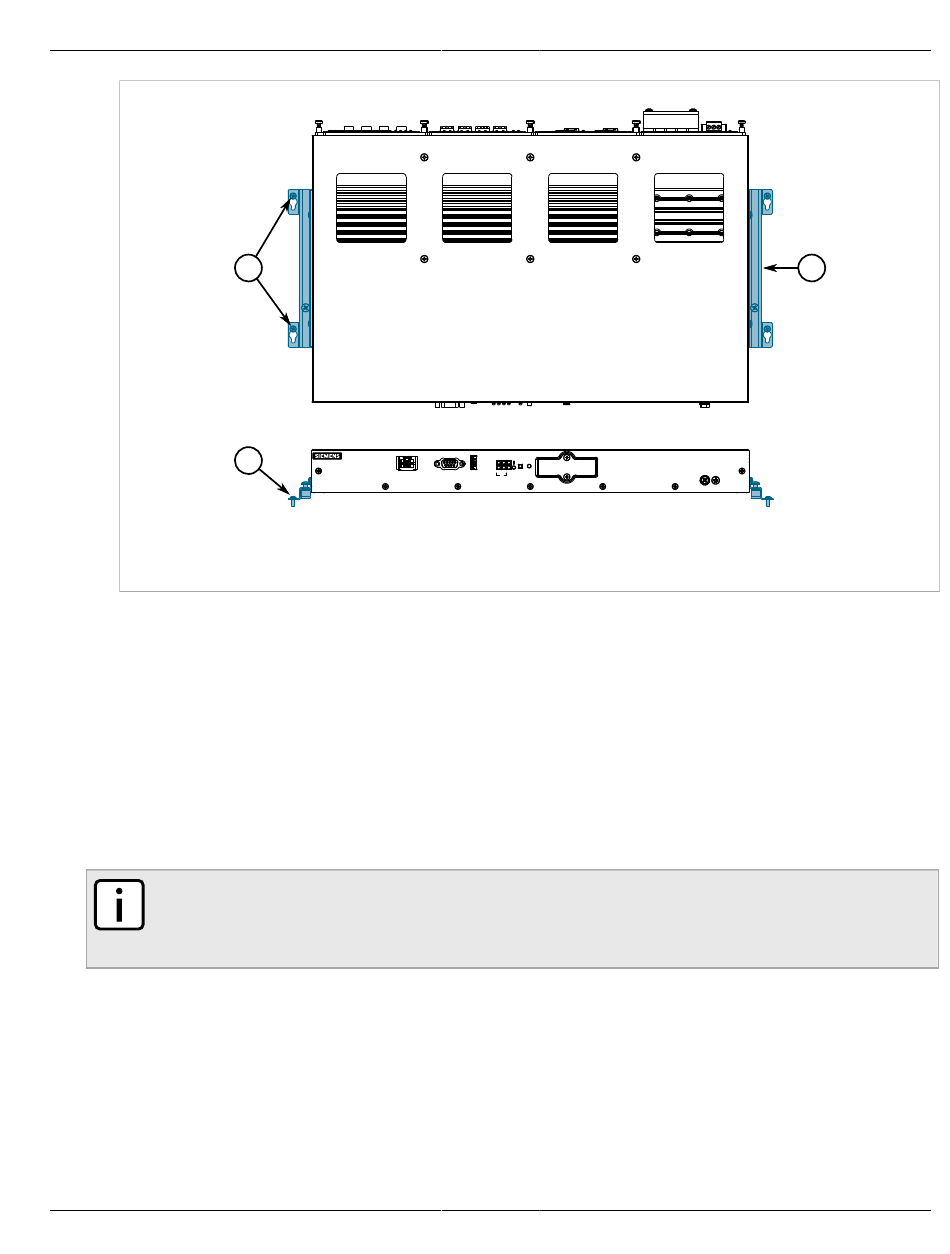

Figure 4: Montage sur panneau
1. à vis 2. Adaptateur pour panneau/rail DIN symétrique
2. Réalisez les trous de fixation.
3. Alignez l'appareil avec les trous de fixation et fixez-le au panneau.
Section 2.5
Connexion du relais d'alarme de sécurité
Le relais de sécurité peut être configuré pour s'enclencher en fonction de conditions d'alarme. Le contact NO
(contact à fermeture) est fermé lorsque l'appareil est sous tension et en l'absence d'alarme. Quand l'appareil
n'est pas sous tension ou si une alarme active est configurée, le relais ouvre le contact NO et ferme le contact NC
(contact à ouverture).
REMARQUE
Vous pouvez configurer la commande de la sortie du relais de sécurité avec ROX II. Une application
usuelle de ce relais est le signalement d'une alarme en cas de défaillance de l'alimentation électrique.
Pour plus d'informations, voir le Manuel d'utilisation ROX II pour le RUGGEDCOM RX1501.
La figure ci-dessous montre comment connecter le relais correctement.
Connexion du relais d'alarme de sécurité
1
1
Chapitre 2
Installation de l'appareil
