RUGGEDCOM RX1501
Manuel d'installation

Gestion de l'appareil

Ce chapitre décrit le raccordement à l'appareil et la gestion de l'appareil.
SOMMAIRE
• Section 3.1, « Connexion à l'appareil »
• Section 3.2, « Configuration de l'appareil »
• Section 3.3, « Accès à la carte CompactFlash »
Section 3.1
Connexion à l'appareil
Le chapitre suivant décrit les différentes méthodes d'accès aux interfaces console et Web RUGGEDCOMROX II
sur l'appareil. Pour des instructions détaillées, voir le Manuel d'utilisation RUGGEDCOM ROX II du RUGGEDCOM
RX1501.
Port de console série et port de gestion
Connectez une station de travail directement au port de console série ou au port de gestion pour accéder aux
interfaces de commande à l'amorçage et RUGGEDCOMROX II. Le port de console série donne accès à l'interface de
console de RUGGEDCOMROX II alors que le port de gestion donne accès aux interfaces console et Web de ROX II.
IMPORTANT !
Les ports de console série et de gestion (MGMT) sont conçus pour être utilisés comme connexions
temporaires uniquement pendant la configuration initiale ou le dépannage.
Le port de console série réalise un DCE RS-232 (équipement de transmission de données) sur un connecteur DB9.
La figure suivante présente le brochage du port :

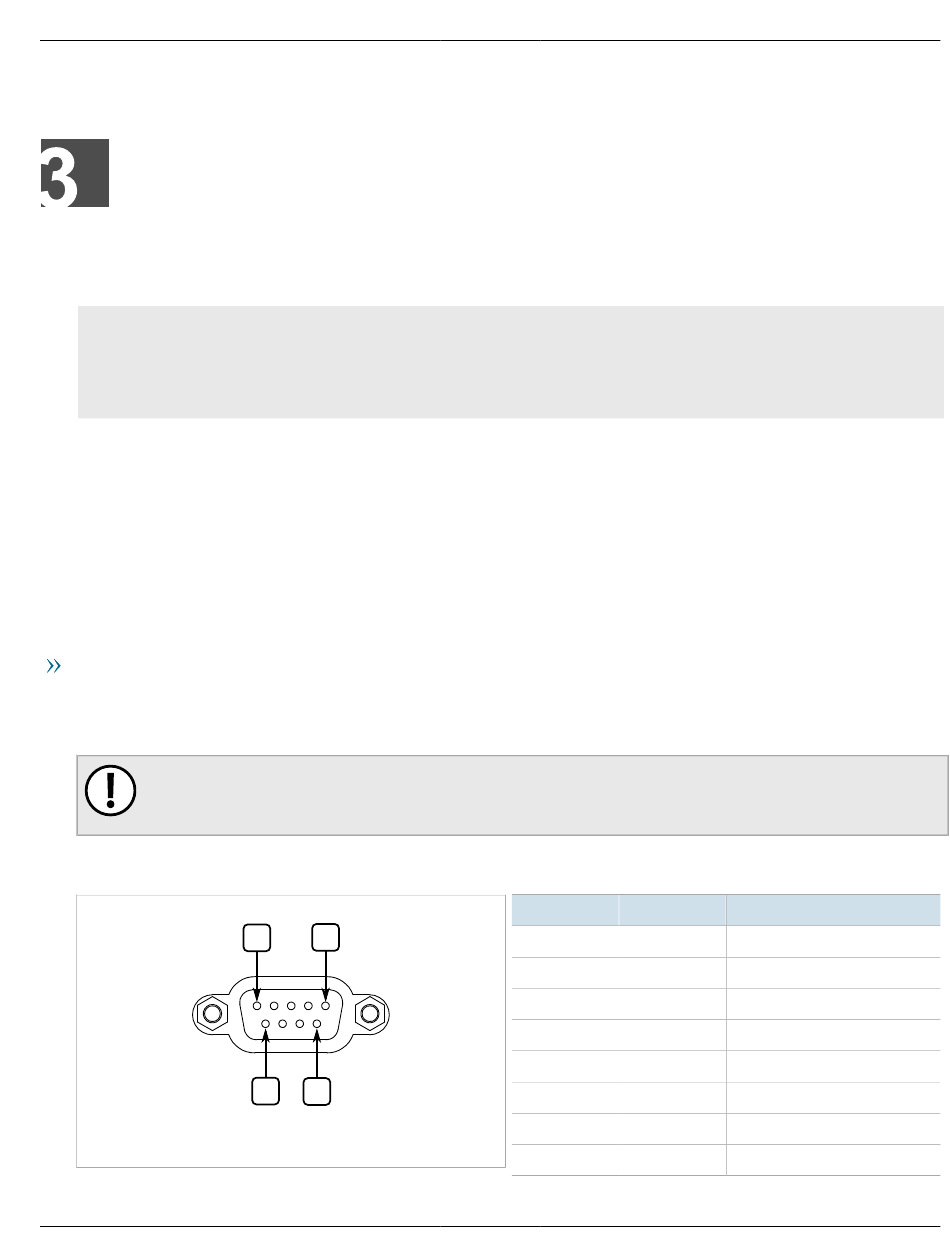

Figure 12: Port de console série DB9
Connexion à l'appareil
5 1
9 6
Broche Nom
1 DCD
2 RX
3 TX
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
Chapitre 3
Gestion de l'appareil
Description
Détection de porteuse
Réception de données
Émission de données
Terminal de données prêt
Terre signal
Modem prêt
Demande pour émettre
Prêt à émettre
15
