Section 2.6.1

Connexion d'une alimentation CA/CC haute tension

Pour connecter une alimentation CA/CC haute tension à l'appareil, procédez comme suit :

DANGER !

Risque d'électrocution : danger de mort, risques de blessures graves et/ou d'endommagement de

l'appareil. Assurez-vous que le couvercle fourni recouvre toujours les borniers à vis haute tension.

ATTENTION !

Risque électrique : risque d'endommagement de l'appareil. Ne raccordez pas de câbles d'alimentation

CA à un bornier d'alimentation de 12, 24 ou 48 V CC. Cela risquerait d'endommager l'alimentation.

REMARQUE

Le bornier à vis se fixe à l'aide de vis cruciformes et de plaques de compression qui permettent des

connexions avec fils nus ou cosses à sertir. Utilisez des cosses circulaires de taille 6 pour des connexions

sûres.

Connectez le bornier d'alimentation à l'appareil.

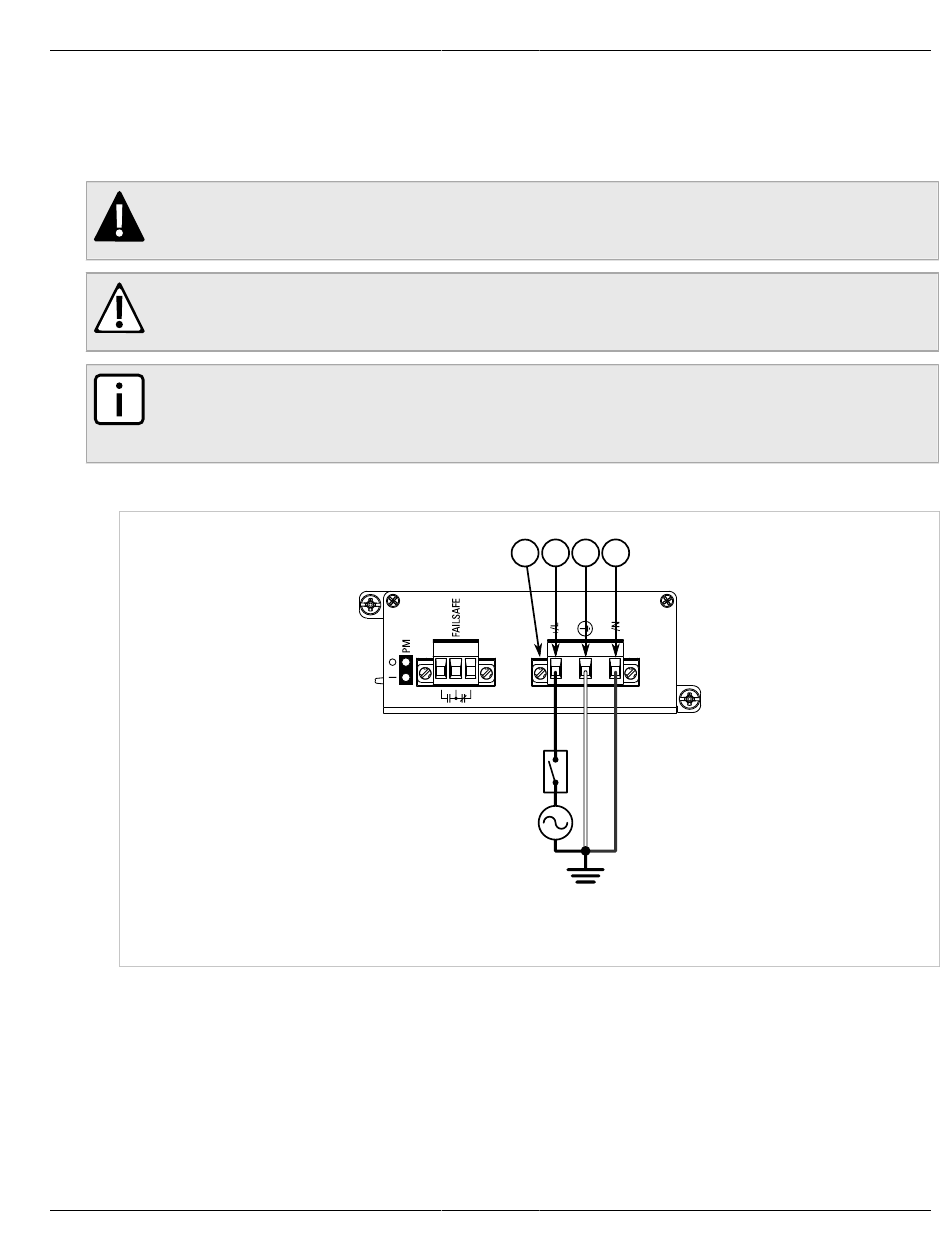

Figure 6: Câblage du bornier CA : bornier enfichable pour alimentations HIP

1. Bornier à 3 bornes 2. Borne positive/live (+/L) 3. Borne de terre 4. Borne négative/neutre (-/N)

Connexion d'une alimentation CA/CC haute tension
