Kurzübersicht
Für die schnelle und einfache Inbetriebnahme:
Sicherheitshinweise
Verdrahtung
Anzeige- und Bedienelemente
Inbetriebnahme
Gerätekonfiguration - Erklärung und Anwendung aller einstellbaren
Gerätefunktionen mit den zugehörigen Wertebereichen und Einstellungen.

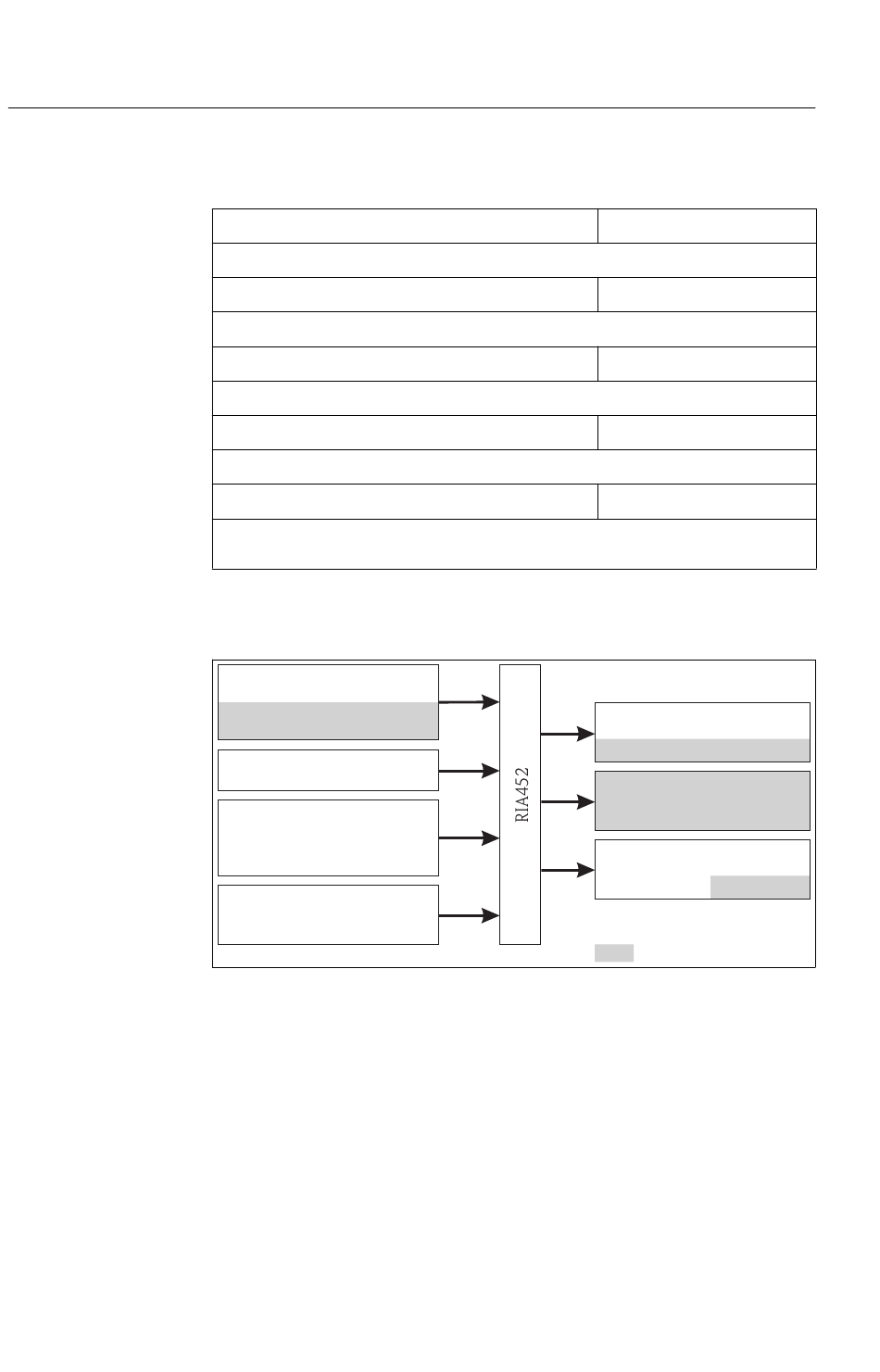

Blockschaltbild
Analogeingang:
1 x Strom (0/4...20 mA)
o. 1 x Universal (I, U, R, TC, RTD)
o. 1 x eigensicherer Stromeingang
Digitaleingang:
4 x digitaler Statuseingang
Hilfsenergie:
90...250 V AC
o. 20...36 V DC /
20...28 V AC
Schnittstellen:
1 x RS 232
1 x CDI
Abb. 1: Blockschaltbild RIA452
Æ
Montage
Æ
Æ
Æ
RIA452
Seite 6
Seite 9
Seite 10
Seite 16
Seite 19
Relais:
4 x Wechselkontakt
8 x Wechselkontakt
Ausgang:
Analog (I, U)
Impuls ( mit Integration)
Messumformerspeisung:
1 x 250 mA, 24 V DC
1 x 22 mA, 24 V DC, eigensicher
optional
