3

Montage

3.1

Conditions d'implantation

Les conditions ambiantes admissibles (voir chap. 10 "Caractéristiques techniques") doivent être
respectées lors du montage et de l'utilisation. L'appareil est à protéger contre les effets de la chaleur.
3.1.1 Dimensions de montage
Tenir compte de la longueur de montage de l'appareil de 150 mm. D'autres dimensions figurent au
chap. 10 "Caractéristiques techniques".
3.1.2 Lieu d'implantation
Montage en armoire électrique avec découpe 92x92mm (selon EN 60529). L'emplacement de
montage doit être exempt de vibrations.
3.1.3 Implantation
Horizontale +/- 45° dans chaque direction.
3.2 Montage

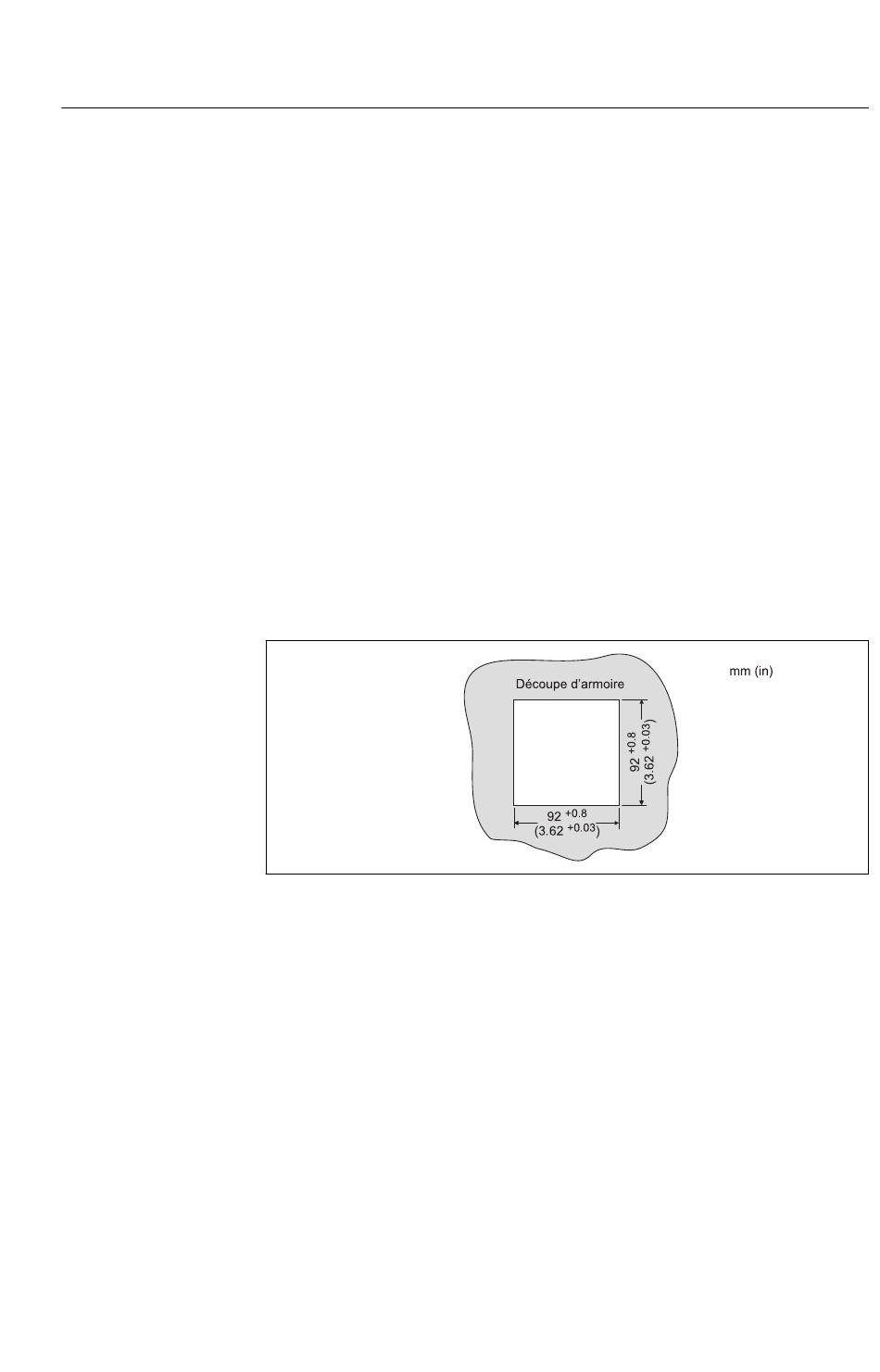

Fig. 3 : Découpe d'armoire électrique (indications en mm)
Réaliser une découpe d'armoire électrique de 92x92mm. La profondeur de montage est de 150mm.
1. Insérer l'appareil avec joint par l'avant à travers la découpe.
2. Tenir l'appareil toujours horizontalement et accrocher les deux étriers de fixation dans les
encoches prévues à cet effet.
3. Serrer les vis des étriers de fixation régulièrement avec un tournevis.
Les dimensions de l'indicateur de process se trouvent au chapitre 10 "Caractéristiques techniques".
