Indicateur de process
Masquer les pouces Voir aussi pour RIA452:
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
KA00264R/09/A3/13.14
71277617
SW version
2.01.xx
DE: S. 3
EN: P. 21
FR: P. 39
Products
Brief Operating Instructions
RIA452

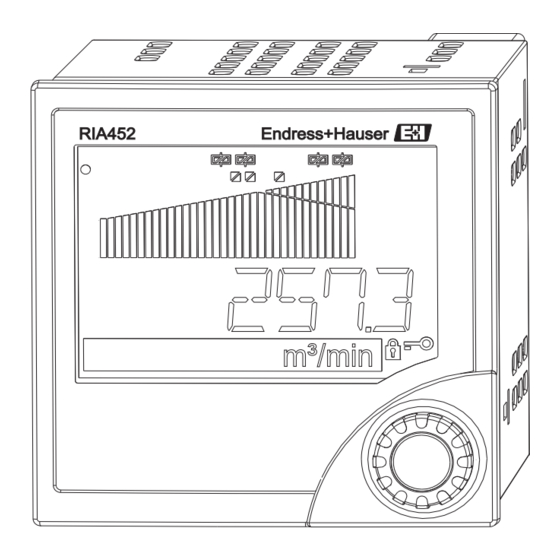

Process indicator with pump control
RIA452
These instructions are Brief Operating Instructions; they are not
a substitute for the Operating Instructions pertaining to the
device.
For detailed information, refer to the Operating Instructions and
other documentation.
Available for all device versions via:
• Internet: www.endress.com/deviceviewer
• Smart phone / tablet: Endress+Hauser Operations App
Solutions
Endress+Hauser
2573
m³/min
Services
