Endress+Hauser RIA452 Manuel De Mise En Service page 23

RIA452
Funktion (Menüposition)
Function
Level
Sampl. time
Endress+Hauser
6.3.4 Digitaleingang - DIGITAL INP./M5
In diesem Kapitel sind die Einstellungen für die digitalen Statuseingänge, z.B. zur Überwachung von
Pumpen, Starten/Stoppen des Zählers oder Rücksetzen des Min/Max-Wert-Speichers, zusammen-
gefasst.
Hinweis: In der Funktion PUMP sind die digitalen Statuseingänge den Relais fest zugeordnet.
Relais 1 wird von Digitaleingang 1 überwacht, Relais 2 von Digitaleingang 2 usw.
Parametereinstellung
OFF
Pump
Res. Tot.
Start/Stop
Min/Max
Low
High
0..99
Pumpenüberwachungsfunktion
Jedem Relais 1-4 sind die Digitaleingänge 1-4 fest zugeordnet. Wenn die Funktion des Digitalein-
gangs auf Pumpenüberwachung steht, startet bei Einschalten des Relais die Abfragezeit. Nach
Ablauf der Abfragezeitdauer wird laufend der Digitaleingang abgefragt. Falls das Signal nicht aktiv
ist, wird das Relais sofort ausgeschaltet und eine Störmeldung erzeugt (siehe ). Ist die Alternierfunk-
tion für dieses Relais aktiviert, dann wird zusätzlich ein Relais mit Alternierfunktion gesucht und
eingeschaltet.
Füllstand
Schaltschwelle
Max
Relais
Digital-
eingang

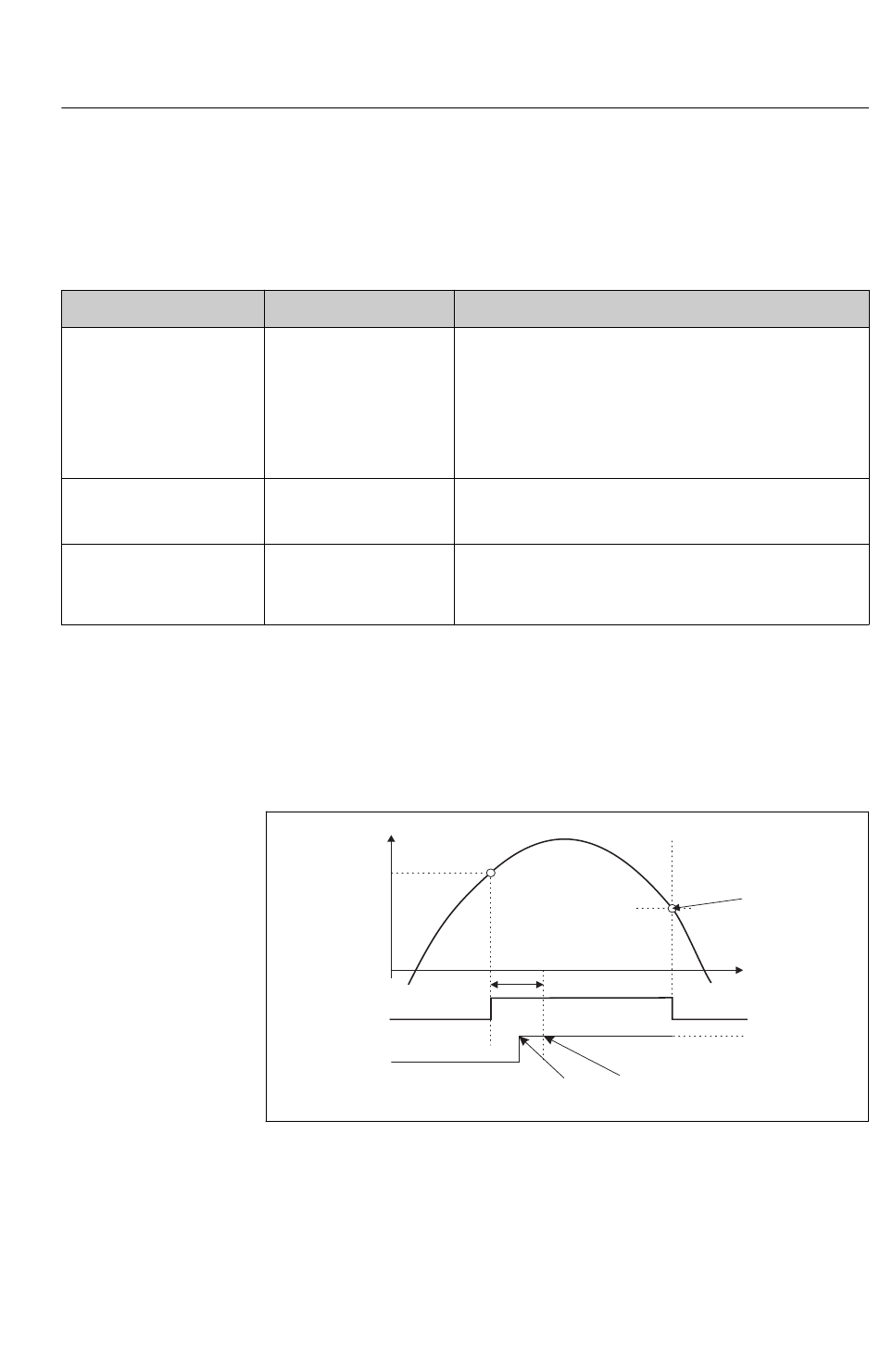

Abb. 14: Pumpenüberwachung, Pumpe OK
Beschreibung
Funktion des gewählten Digitaleingangs.
• OFF = Aus
• Pump = Pumpenüberwachung (siehe Pumpenüberwachungsfunktion)
• Res. Tot. = Zurücksetzen des Totalzählers*
• Start/Stop = Starten, Stoppen des Totalzählers*
• Min/Max = Zurücksetzen der min/max Speicherwerte
!
Hinweis!
Mit * gekennzeichnete Parameter sind nur bei Option Impulsausgang vorhanden.
Auswahl, auf welche Flanke ausgewertet wird.
• Low = fallende Flanke
• High = steigende Flanke
Definiert die Zeitdauer (in Sekunden), innerhalb derer mit einer Rückmeldung
der Pumpe am Digitaleingang zu rechnen ist. Erfolgt keine Rückmeldung inner-
halb der definierten Zeit, wird eine Fehlermeldung generiert und bei mehreren
Pumpen eine zweite aktiviert.
Abfragezeit
Pumpen-
Relais bleibt
rückmeldung
angezogen
OK
Inbetriebnahme
Schaltschwelle
Max - Hysterese
t
Ruhezustand
Fehlerzustand
aktiv
inaktiv
23
