Caractéristiquestechniques

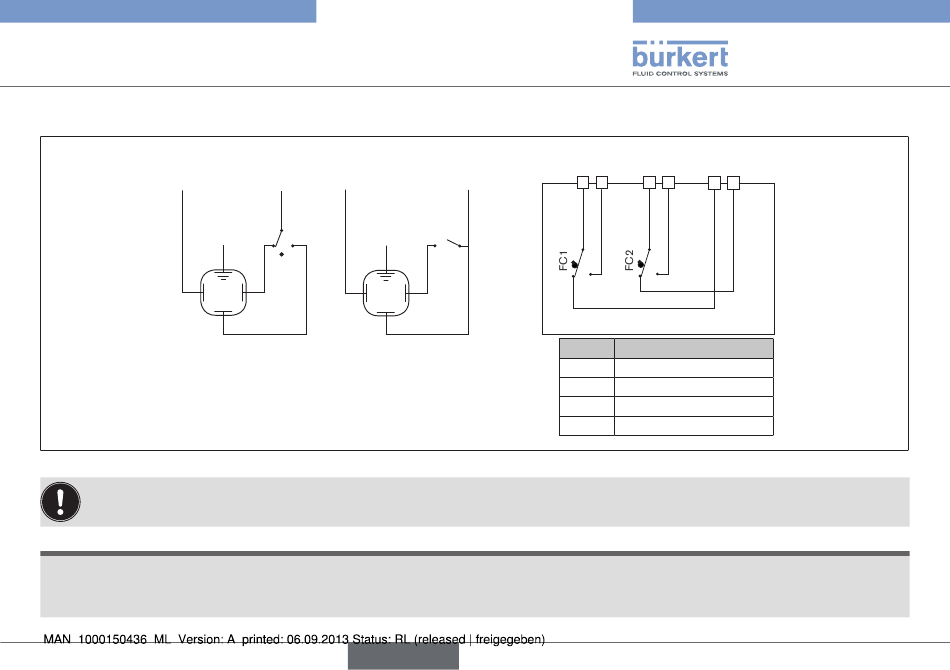

6.4.3. schémas de câblages électriques
Mode 3 points
N
-
TP/PE
1
Fig. 2 : Version ouverture/fermeture
Lorsque la tension est appliquée simultanément aux bornes 2 et 3, la borne 2 est sous tension et l'actionneur se déplace sur la
position OUVERT.
remarque !
Veuillez noter qu'avec le mode 3 points, la durée d'impulsion d'une commande est d'au moins 1 seconde. Une pause d'au moins 500 ms est
nécessaire avant toute nouvelle commande. La durée d'enclenchement indiquée sur la plaque signalétique doit être respectée !
La carte principale doit rester alimentée pour permettre le fonctionnement des résistances anti-condensation.
Type 3003
Mode Ouvert/Fermé
Ph
N
+
-
Ouvert Fermé
TP/PE
2
1 2
3 3
français
Ph
4 5
+
OuvertFermé
symbole
FCO
FCF
FC1
FC2
Recopie
6 7 8 9
description
Fin de course OUVERT
Fin de course FERMÉ
Fin de course supplémentaire 1
Fin de course supplémentaire 2
