84/188
Montage
Accessoires nécessaires
• Rail de glissement courbe
à disque 180° (F), STS
3842 552 973
F, VF 65 :
3842 552 975
F, VF 90 :
1.
Arrondissez les
extrémités du rail de
glissement.
2.
Montez le rail de
glissement sur la courbe
à disque.
Veillez à ce que les
transitions soient
continues et sans
interstice entre les rails
de glissement.
3.
Fixez le rail de glisse-
ment à l'aide de rivets
borgnes.
1
) Taille représentée
Bosch Rexroth AG, MIT : VarioFlow, 3 842 562 413/2019-06
Rail de glissement STS, courbe à disque 180°
VF 65
1
VF 90
)
6 x Ø3
VF 65
1
VF 90
)
0
1 5
Ø 3

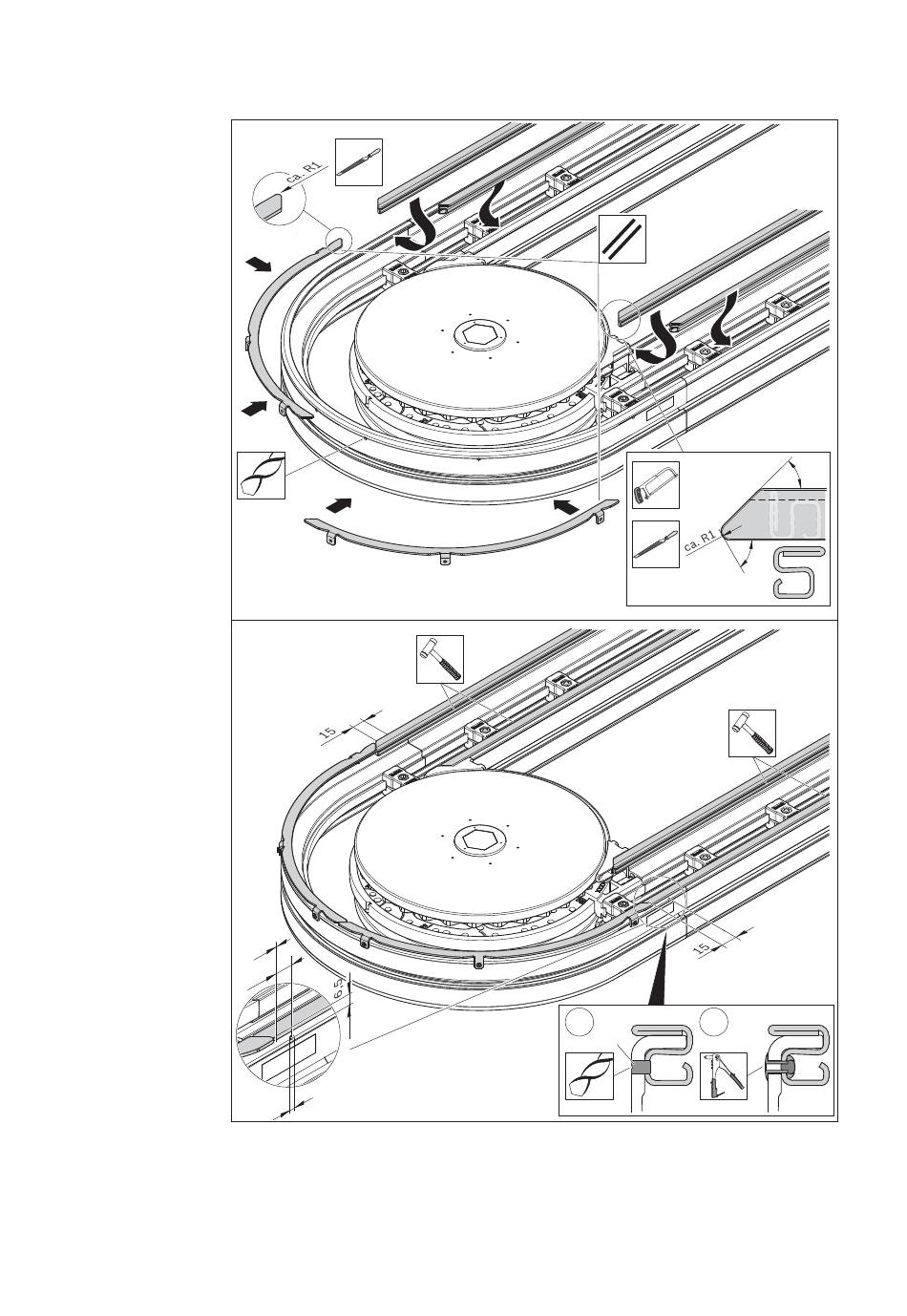

Fig. 71 :
Montage du rail de glissement STS, courbe à disque 180°
~30°
1
2
Ø3
Ø3
~45°
562 411-71
