Montage
Kit de jonction actif
4.
Montez le rail de
glissement et la chaîne
transporteuse avant de
monter l'entraînement
du kit de jonction.
1
) Taille représentée
Entraînement de liaison pour
ponter le fossé de transport
2
) La rondelle de sécurité permet
de satisfaire à l'exigence de la
directive Machines 2006/42/CE
relative aux vis imperdables mises
en place au niveau des couvercles
de protection (x).
Bosch Rexroth AG, MIT : VarioFlow, 3 842 562 413/2019-06
VF 65
1
VF 90
)
3
4x
SW4
M
=7 Nm
D

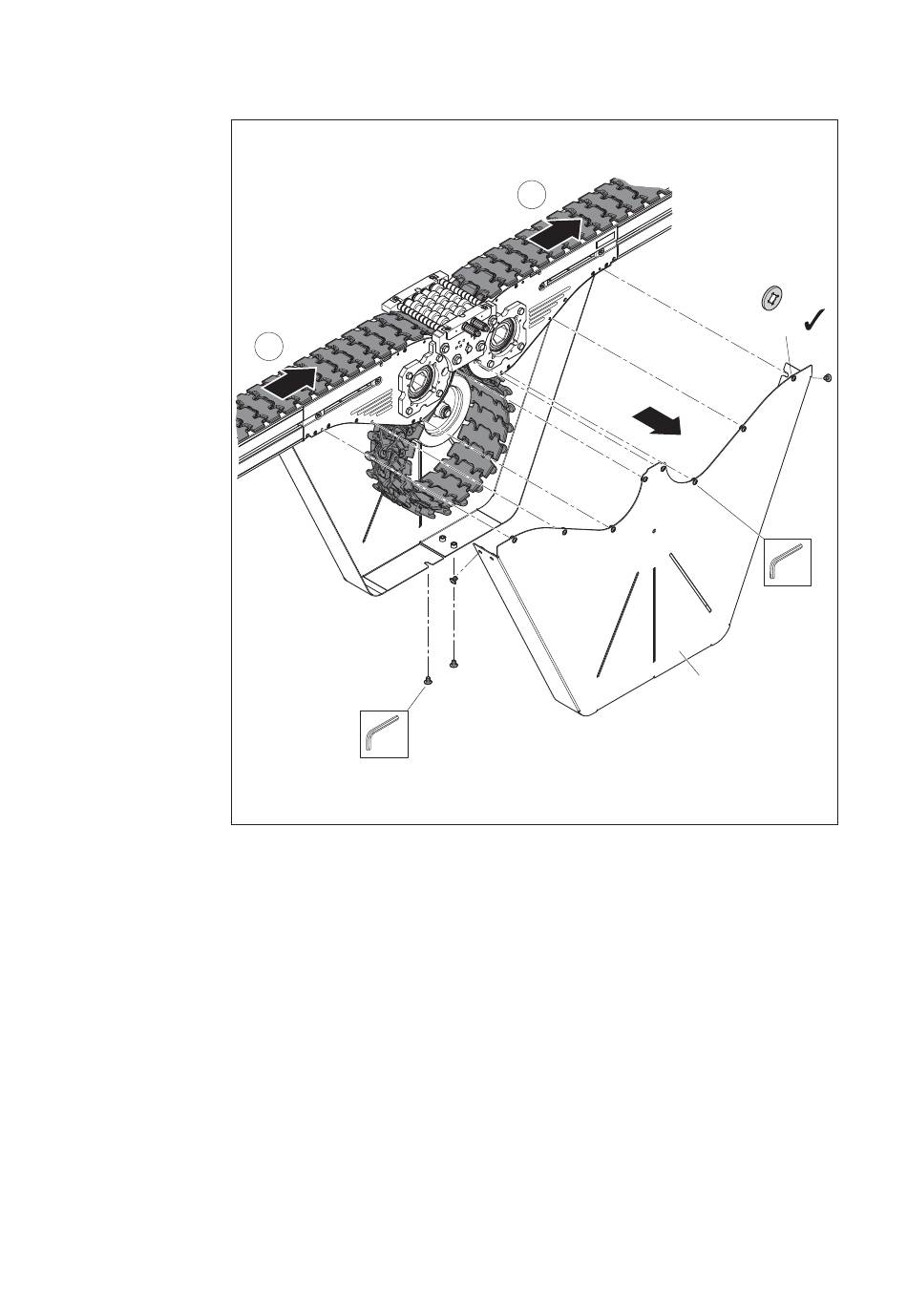

Fig. 83 :
Montage du kit de jonction (2/4)
3
2
2006/42/EG
)
SW2,5
M
=1,5 Nm
D
x
562 411-83
