Accessoires nécessaires
• Module de montage (N)
N : 3842 547 900
Veuillez noter :
• Montez le module pour
montage à un endroit
bien accessible pour
le fonctionnement
ultérieur. Cela facilite le
montage, l'inspection et
le remplacement de la
chaîne transporteuse.
• Les alésages pour fi xer le
rail de glissement (voir
))
2
doivent être positionnés
vers l'avant dans le sens
d'alimentation.
• Interruption des rails de
glissement nécessaire
uniquement du côté à
ouvrir.
• Pour taille 160-320 :
Ne pas interrompre
le profi lé de support
avec rail de glissement
pour augmenter
le fonctionnement
silencieux.
1
) Taille représentée
2
) Alésage pour fi xer le rail de
glissement, voir page 75 et
suivantes. Utilisez le dispositif
de perçage 3842 553 518
Module pour montage
VF 65
VF 90
1
)
VF 120
2x

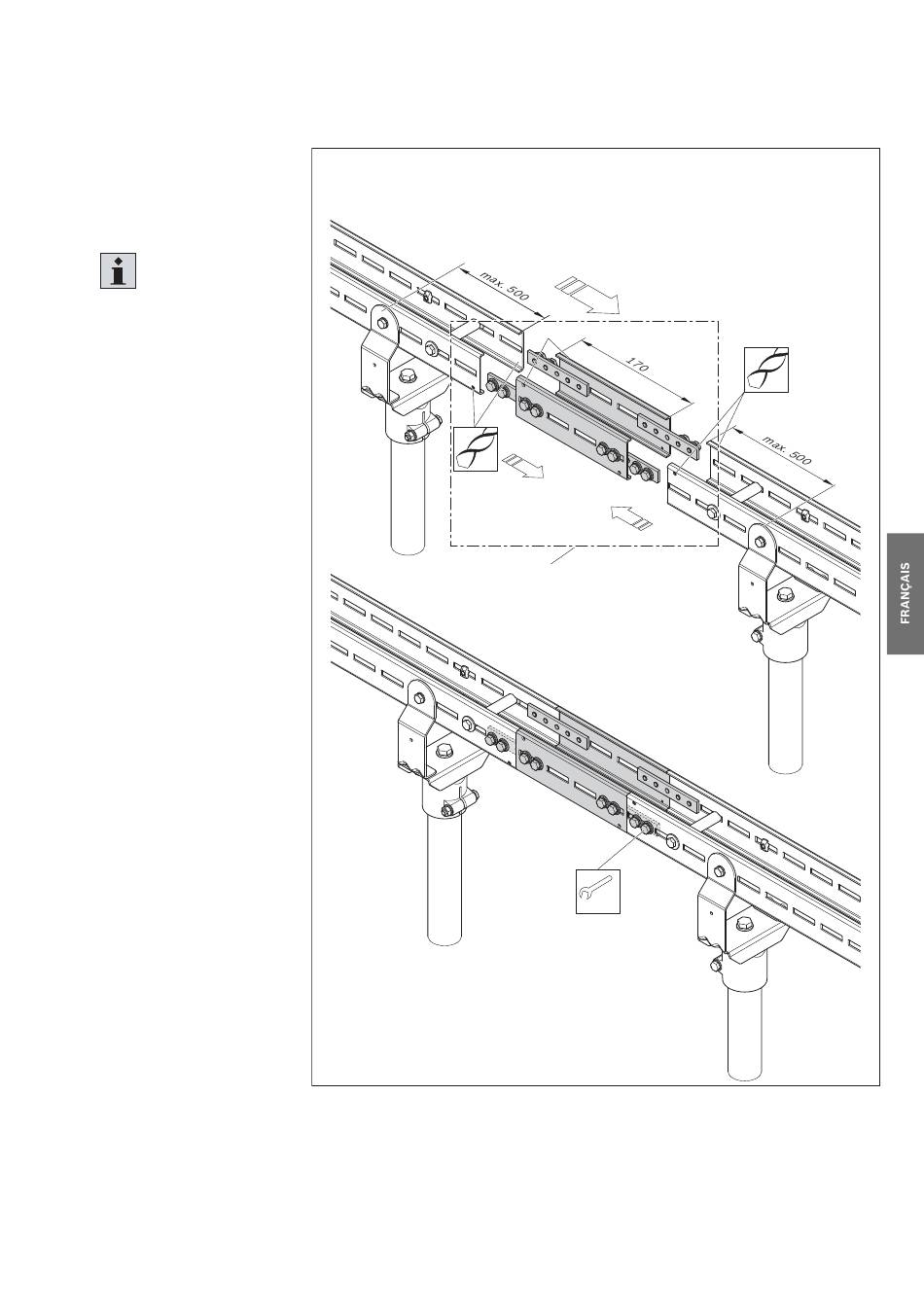

Fig. 40 :
Système STS, montage du module pour montage
2
)
N
SW13
M
=22 Nm
D
3 842 562 413/2019-06, MIT : VarioFlow, Bosch Rexroth AG
Montage
53/188
2x
2
)
562 411-40
