Bosch Rexroth ZSF Mode D'emploi

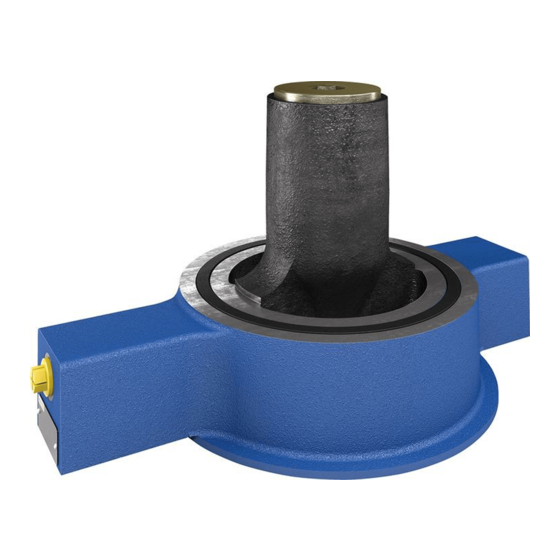

Valve de remplissage à plaque
sandwich
Types ZSF et ZSFW
Calibres 32 à 200
Série 1X; 2X
Pression de service maximale 350 bars
Débit allant jusqu'à 7000 l/min (∆p = 0,3 bar)
Table des matières
Contenu
Caractéristiques
Codification
Symboles
Fonctionnement, coupe
Injecteurs
Caractéristiques techniques
Courbes caractéristiques
Encombrement
Dimensions proposées pour la contre-bride
Vis de fixation du distributeur, contre-brides
Géométrie des cônes et évaluation de la pression de
commande minimale
Débit
pour les différentes situations d'utilisation
Informations relatives aux pièces de rechange disponibles:
www.boschrexroth.com/spc
Caractéristiques
Page
– Clapet anti-retour à déverrouillage hydraulique conçu avec
des embases empilables
1
– Avec ou sans ouverture avancée, en option
2
– Pilotage par un distributeur à tiroir ou un distributeur à clapet
2
rapporté, en option
3, 4
– Raccord haute pression intégré (CN32 à 160)
3
– Clapet anti-retour à étranglement intégré (CN200)
5
– Autres informations:
6
• Distributeurs haute performance
7 à 12
12
• Fluides hydrauliques à base d'huile minérale
13
13
14
RF 20478/08.11
1/14
Remplace: 06.06
23178,
Notice
22058
90220
