Caractéristiques techniques
Plage de pression de service
Entrée
(indications de pression selon DIN 24312)
Pression statique de gavage requise (basse pression) en
fonction du rapport des vitesses de rotation
rapport des vitesses de rotation n/n
Pression statique de gavage requise (à n/n
p
gav min __________________________________________________________
Pression statique de gavage minimale (temporaire), protection
contre les dépassements de pression
à p
gav min __________________________________________________________
Pression statique de gavage maximale
p
(avec MA, EM, HM2/3, HS, EO2, HD et EP)
gav max
p
(avec HM1 et EO1)
, _________________________________
gav max
* pression absolue à l'orifice M
de course
Pointes de pression absolue de gavage admissibles, min. ___ 4 bar
max. ___________________________________________ 40 bar
Selon l'action hydraulique transitoire de l'installation, des
fluctuations de pression de gavage peuvent se produire en régime
turbulent. Une protection de dépassement de la basse pression,
destinée à surveiller l'action partielle de pression statique, est
requise pour éviter d'endomma-ger l'installation. Pour la
surveillance de la basse pression, convient par exemple l'orifice
M
ou M
. Pour le contrôle du maintien de l'action partielle de
E3
K4
pression dynamique admissible, il est recommandé de procéder
périodiquement à des mesures avec des instruments appropriés.
Pour prévenir une pression de gavage anormale, un accumulateur
basse pression peut être raccordé à l'orifice E
dimensionnement de l'accumulateur, ainsi le choix de son
emplacement de raccordement optimal, doivent se faire en
fonction de l'action hydraulique transitoire de l'installation et des
conditions d'exploitation en tenant compte du débit de gavage
disponible. Selon le débit au drainage du système, il se peut qu'il
soit nécessaire d'augmenter le débit de gavage au moyen d'une
pompe de gavage plus puissante ou d'une pompe de gavage
addition-nelle.
Avec pompe auxiliaire intégrée - Version F..
Pression absolue à l'orifice d'aspiration S
p
S min __________________________________________________________
p
max ____________________________________________________________
S
(applicables au fonctionnement avec de l'huile minérale)
max
= 1)
max
16 bar*
8 bar*
20 bar*
, _____
30 bar*
avec tiroir de balayage en fin
E3
, E
ou K
. Le
2
3
4
≥ 0,8 bar
30 bar
Industrial Hydraulics | Bosch Rexroth AG
Sortie
(indications de pression selon DIN 24312)
Pompe à cylindrée variable :
pression à l'orifice A ou B
pression nominale p
N _______________________________________
pression maximale p
max _____________________________________
Pression au drainage
La durée de vie du joint d'arbre dépend de la vitesse de
rotation et de la pression au drainage. Les valeurs données par
le diagramme sont des valeurs limites admissibles à charge
intermittente sur le joint d'arbre, et ne doivent par conséquent
pas être dépassées.
Une charge de pression entièrement statique dans la plage de
la pression au drainage maximale admissible se traduit par une
réduction de la durée de vie du joint d'arbre.

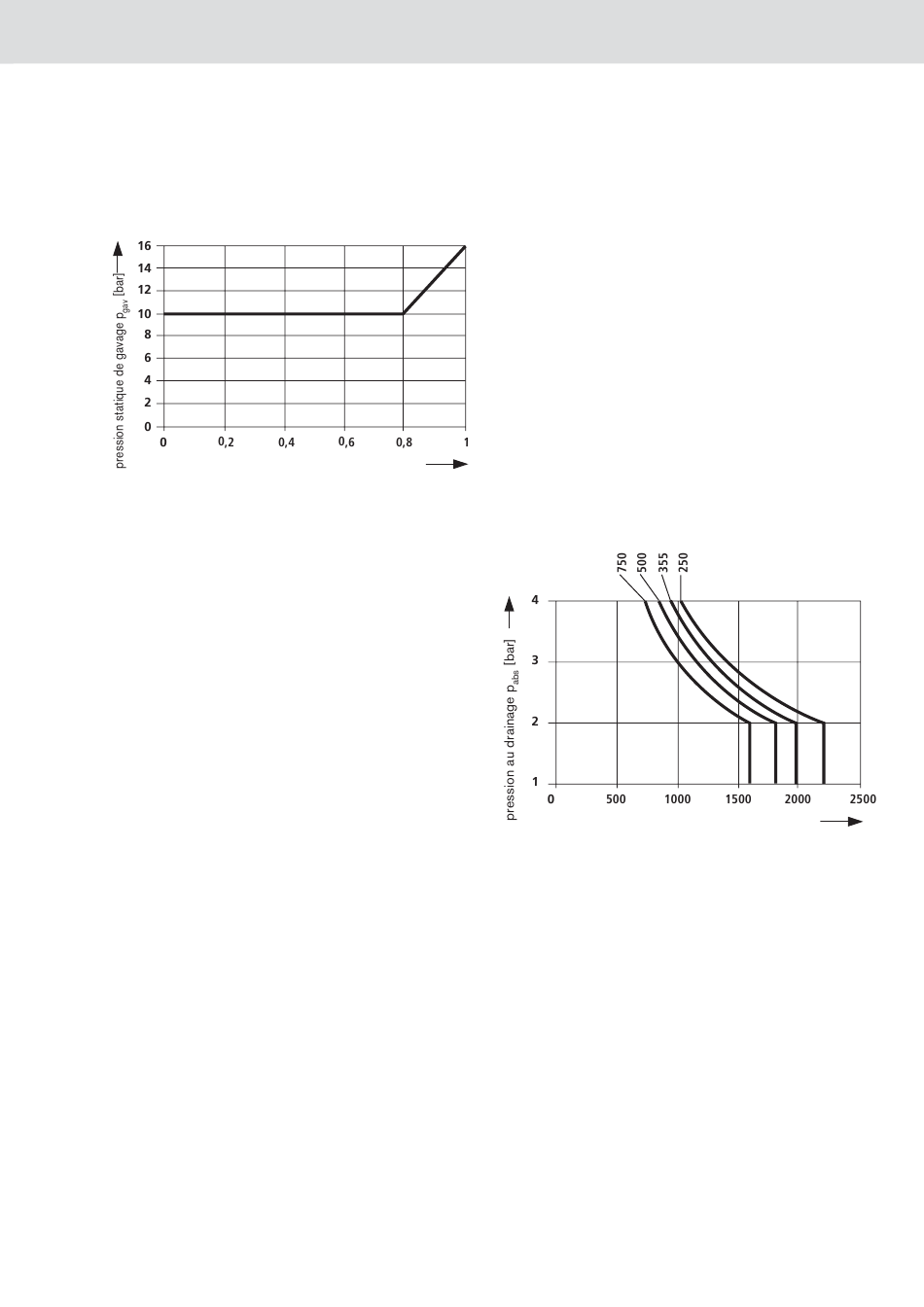

Pression au drainage admissible (pression dans le corps)
en fonction de la vitesse de rotation
vitesse de rotation n [min
Pression au drainage max. (pression dans le corps)
p
L abs max _______________________________________________________
5/32
350 bar
400 bar
calibre
–1
]
4 bar
