Tenir compte des points suivants pour l'équilibrage de l'accouplement :
• Choisir la qualité d'équilibrage en fonction de l'application (au moins G16 selon DIN ISO
• Respecter la convention d'équilibrage selon DIN ISO 21940-32.
• Réaliser le trou d'équilibrage sur un grand diamètre, à une distance suffisante des trous et du
①
②
③

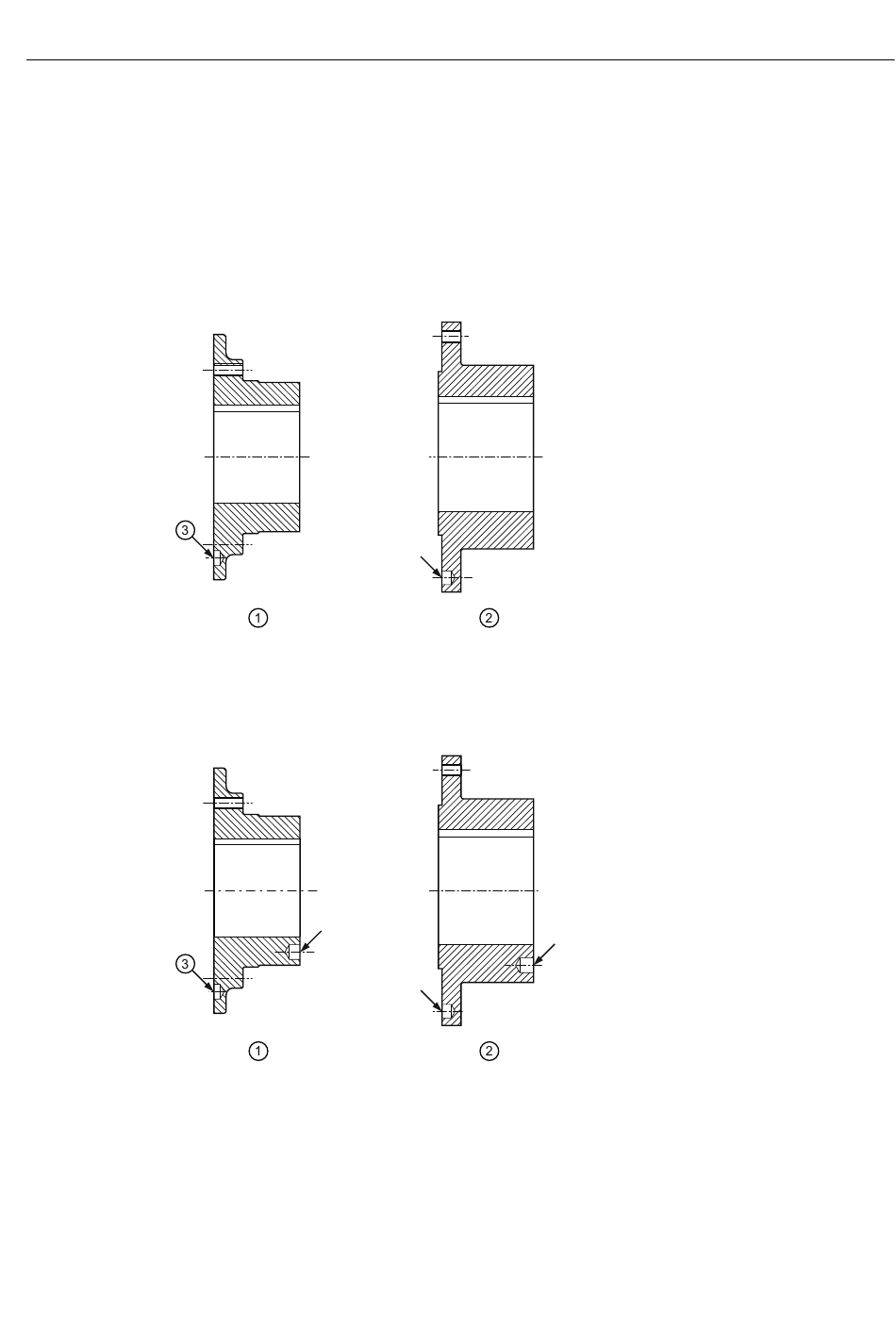

Figure 5-3
①
②
③
Figure 5-4
Manuel de montage et d'utilisation 3320fr
Édition 09/2021
21940).
contour extérieur. Le trou d'équilibrage ne doit pas être réalisé dans la zone de serrage de
l'anneau élastique.
Pièce 1, pièce 2, pièce 3, pièce 4
Pièce 5
Trou d'équilibrage
Position du trou d'équilibrage pour l'équilibrage à un plan
Pièce 1, pièce 2, pièce 3, pièce 4
Pièce 5
Trou d'équilibrage
Position du trou d'équilibrage pour l'équilibrage à deux plans
Montage
5.1 Préparatifs
