①
②

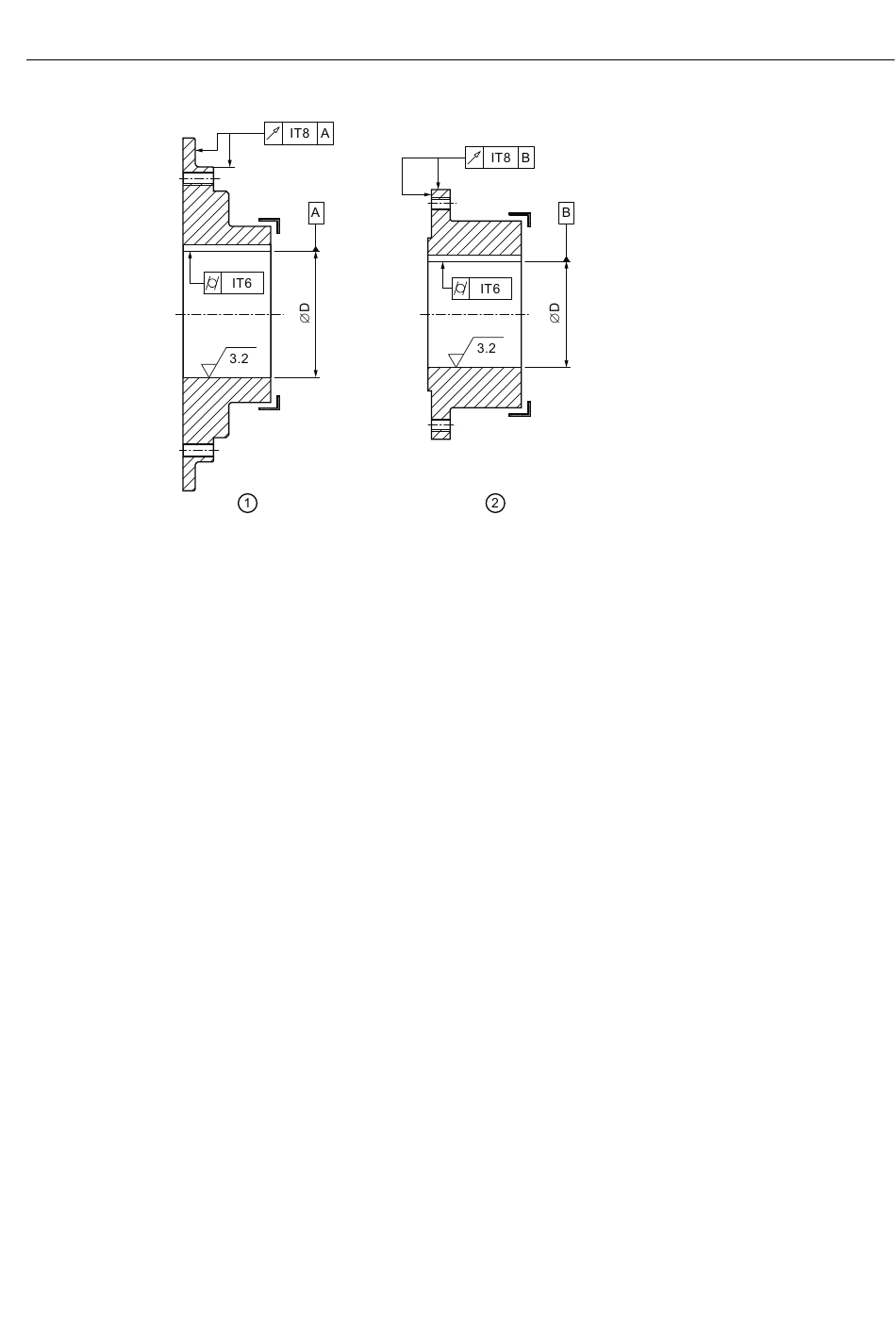

Figure 5-1
5.1.2 Réaliser la rainure de clavette
Position de la rainure de clavette
Centrer la rainure de clavette entre les trous taraudés ou les alésages.
Normes applicables
• Si l'accouplement doit être utilisé dans des conditions de fonctionnement normales, réaliser
• Si l'accouplement doit être utilisé en marche réversible, réaliser la rainure de clavette selon
• Pour réaliser une rainure de clavette qui n'est pas conforme à DIN 6885/1, consulter Flender.
5.1.3 Réalisation d'un verrouillage axial
Le demi-accouplement est verrouillé par une vis de réglage ou un disque d'extrémité pour
empêcher les mouvements axiaux.
Pour utiliser un disque d'extrémité, consulter Flender.
Manuel de montage et d'utilisation 3320fr
Édition 09/2021
Demi-accouplement 1 ou 2
Demi-accouplement 5
Tolérances de l'alésage fini
la rainure de clavette selon DIN 6885/1 ISO JS9.
DIN 6885/1 ISO P9.
Montage
5.1 Préparatifs
