REMPLACEMENT DES FUSIBLES

AVERTISSEMENT : Afin d'éviter tout choc électrique, débranchez l'appareil de tout circuit, retirez
les fils d'essai des bornes d'entrée et mettez l'appareil hors tension avant d'ouvrir le boîtier. Ne
faites pas fonctionner l'appareil lorsque le boîtier est ouvert.
1. Débranchez les fils d'essai de l'appareil.
2. Retirez le dispositif de protection en caoutchouc.
3. Retirez le couvercle du compartiment à pile (deux
vis « B ») ainsi que la pile.

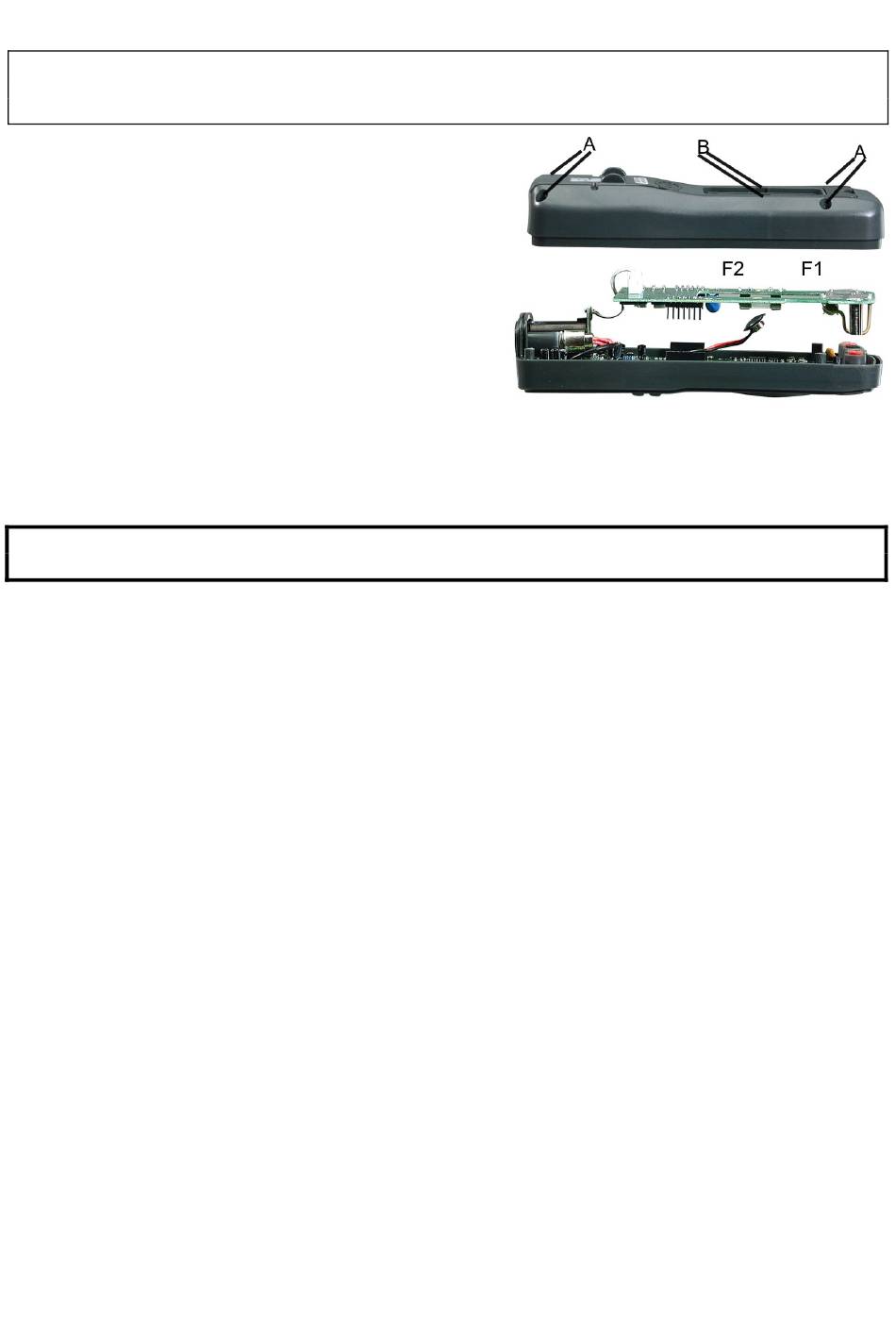

4. Retirez les 4 vis « A » retenant le couvercle de
l'appareil.
5. Dégagez la carte de circuit imprimé des
connecteurs en la maintenant dans l'alignement
afin d'accéder au porte-fusibles.
6. Enlevez délicatement le fusible usagé, puis insérez
le fusible neuf dans le porte-fusibles.
7. Utilisez toujours un fusible adapté (0,5 A/600 V à
action rapide pour l'amplitude 400 mA, 10 A/600 V à action rapide pour l'amplitude 10 A).
8. Réalignez la carte de circuit imprimé avec les connecteurs et appuyez doucement dessus pour la
remettre en place.
9. Replacez et fermez solidement le couvercle arrière et le couvercle du compartiment à pile.
AVERTISSEMENT : Afin d'éviter tout choc électrique, n'utilisez pas votre appareil tant que le
couvercle du porte-fusibles n'est pas remis en place et solidement fixé.
