1. Préface
Ce Manuel de réparation donne une
description détaillée de tous les tra-
vaux de remise en état typiques
pour ce moteur de base.
Si des dispositifs particuliers ne
sont pas précisés, le mode opéra-
toire est le même pour tous les dis-
positifs, mais les illustrations peu-
vent différer suivant le type. La
méthode de travail est toutefois la
même.
Pour les réparations nécessaires
sur les composants du moteur et
sur les outils CombiSystème, des
instructions de réparation détaillées
sont données dans les Manuels de
réparation « Composants 4137 » et
« Outils CombiSystème ».
Pour les réparations, utiliser aussi
les Listes des pièces de rechange
illustrées. Leurs illustrations mon-
trent la position de montage et
l'ordre d'assemblage des diffé-
rentes pièces et des ensembles.
Pour la recherche des numéros de
pièces nécessaires, il faut toujours
utiliser la dernière édition de la Liste
des pièces respective.
Une panne du dispositif peut avoir
plusieurs causes. Pour la recherche
des pannes, consulter le chapitre
« Recherche des pannes » et le
« Système de formation SAV
STIHL », pour tous les groupes
fonctionnels.
Il convient de consulter les
« Informations Techniques » ; elles
renseignent sur les modifications
techniques apportées après
l'impression du présent Manuel de
réparation. Ces informations tech-
niques font office de complément à
la Liste des pièces et au Manuel de
réparation, jusqu'à leur nouvelle
édition.
2
Les outils spéciaux mentionnés
dans le texte sont énumérés au
chapitre « Outils spéciaux » du pré-
sent Manuel de réparation. À l'aide
du numéro de pièce, les outils peu-
vent être retrouvés dans le manuel
« Outils STIHL ».
Ce manuel renferme tous les outils
livrables par STIHL
Pour faciliter l'utilisation et la com-
préhension du présent manuel, on
emploie dans le texte et dans les
illustrations des symboles graphi-
ques avec la signification suivante :
Dans le texte :
: = opération à exécuter suivant
les indications de l'illustration
figurant au-dessus du texte.
– = opération à exécuter mais
qui n'est pas expliquée par
l'illustration qui se trouve
au-dessus du texte.
+ = valable à partir du numéro
de machine indiqué
* = valable jusqu'au numéro
de machine indiqué
Dans les illustrations :
P Flèche d'indication
(plus courte)
A Flèche de mouvement
(plus longue)
Les Manuels de réparation et les
Informations Techniques doivent
être mis à la disposition des per-
sonnes compétentes chargées de
l'exécution des réparations. Il est
interdit de les transmettre à des
tiers.
1
2

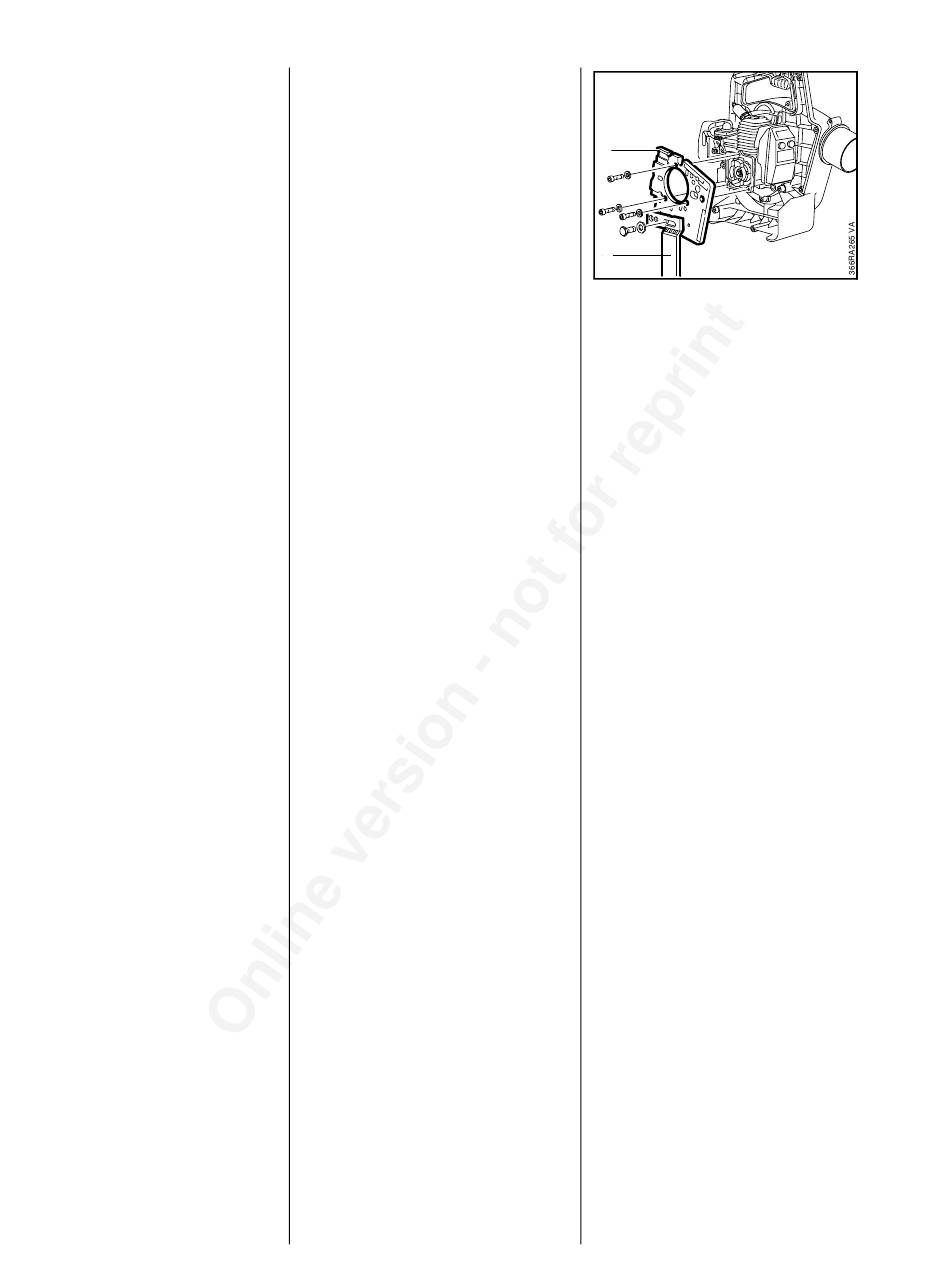

Les réparations peuvent être effec-
tuées plus facilement si l'on fixe le
groupe moteur sur le chevalet de
montage (2) 5910 893 8800 à l'aide
de la plaque de fixation (1)
5910 893 3100.
Le bloc moteur peut être ainsi bas-
culé dans la position de travail la
plus commode
Utiliser les pièces de rechange
d'origine STIHL.
Elles sont reconnaissables à la
référence de pièce STIHL,
à la marque STIH)
et à la marque d'identification des
pièces de rechange STIHL ( .
Les pièces de petite taille portent
parfois uniquement cette marque
d'identification.
Moteur de base 4137
