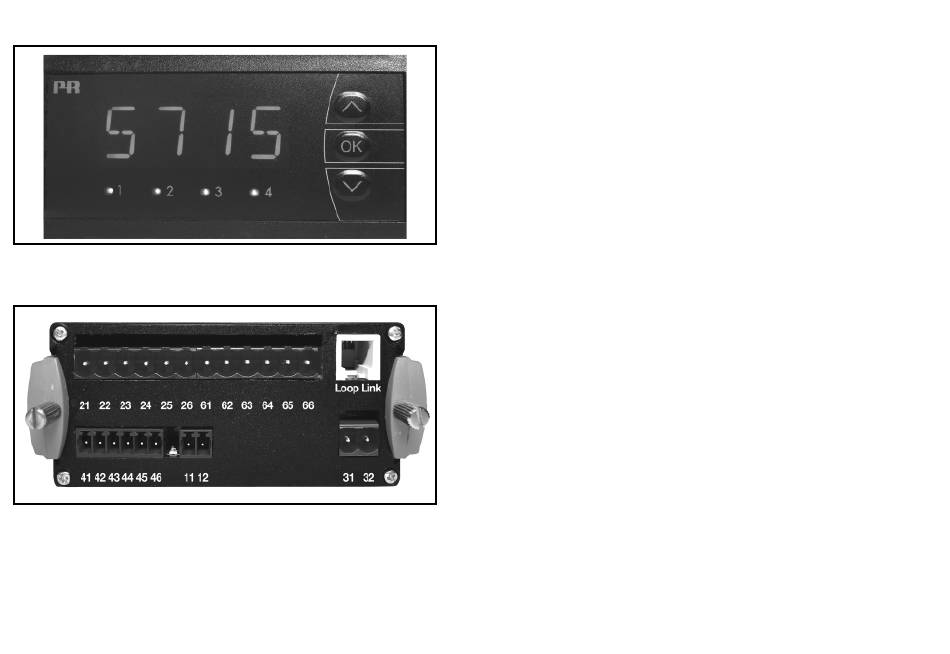

FRONT- OG BAGSIDELAYOUT

Billede 1: 5715 set fra fronten.
Billede 2: 5715 set fra bagsiden.
6
PROGRAMMERBART LED-INSTRUMENT
PREVIEW 5715
• 4-cifret 14-segment LED-display
• Indgang for mA, V, potentiometer, RTD og TC
• 4 relæer og analog udgang
• Universel forsyningsspænding
• Programmerbar via fronttaster og PC

Anvendelse:

• Instrument til digital visning af strøm- / spændings- / temperatur- eller 3-leder
potentiometersignaler.
• Styring af procesforløb med 4 sæt potentialefri skiftekontakter og analog
udgang.
• Til tankovervågning, eventuelt med kundebestemt linearisering der gør det
muligt at få en korrekt måling og styring af ulineære tanke.

Teknisk karakteristik:

• 4-cifret LED-display med 13,8 mm 14-segment cifre. Max. displayvisning
-1999...9999 med fri kommaplacering og relæ ON- / OFF-indikering.
• Med funktionstasterne på instrumentets front kan alle standard driftspara-
metre tilpasses enhver applikation. Vælges programmeringen foretaget via
en PC og konfigurationsprogrammet PReset, er der ekstra opsætningsmulig-
heder som f.eks. kundebestemt linearisering og specielle indgangssignaler.
• Via menupunkt kan hjælpetekster vælges på 8 sprog.
• For relæudgangene er tiden til test af installationen minimeret via et menu-
punkt, hvor hvert enkelt relæ kan aktiveres / deaktiveres uafhængigt af ind-
gangssignalet.

Montage / installation:

• Designet for panelmontage i tavlefront. En inkluderet gummipakning skal
monteres mellem udskæringshul og displayfront for opnåelse af tæthedsgrad
IP65 (NEMA 4). En specialdesignet stænktæt afdækning til ekstra beskyttelse
leveres som ekstraudstyr.
7
