FRONT- UND RÜCKSEITEN-LAYOUT

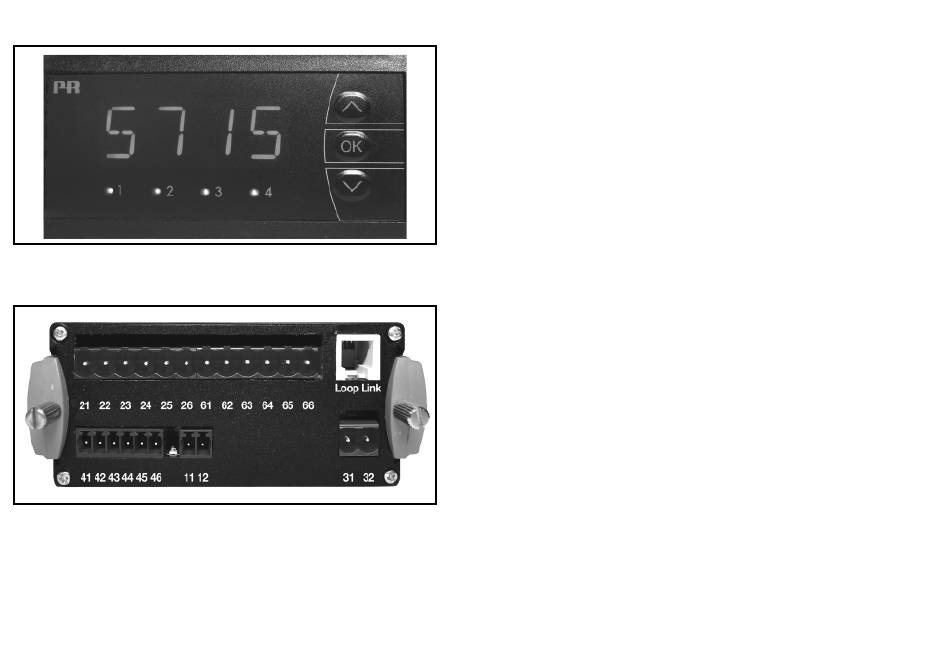

Bild 1: Front der PReview 5715
Bild 2: Rückseite der PReview 5715
72 72
PROGRAMMIERBARE LED ANZEIGE
PREVIEW 5715
• 4-stellige 14 Segment LED Anzeige
• Eingang für mA, V, WTH, TE und Potentiometer
• 4 Relais und Analogausgang
• Universelle Versorgungsspannung
• Front- oder PC-programmierbar

Verwendung:

• Digitale Anzeige für Strom-, Spannung-, Temperatur oder 3-Leiter Potentio-
metersignale.
• Prozesssteuerung mit 4 Paaren von potentialfreien Relais und / oder
Analogausgang.
• Zur Füllstandskontrolle, mit der Möglichkeit der kundenspezifischen
Linearisierung zur Kontrolle von nicht-linearen Tanks.

Technische Merkmale:

• 4-stelliges Display mit 13,8 mm 14 Segmentanzeige. Max. Anzeige bereich
-1999...9999 mit programmierbarer Dezimalstelle und Relais Schaltzustands-
anzeige ON / OFF.
• Mit den Fronttasten können alle Parameter für jede Applikation eingestellt
werden. Wird das Gerät mit dem PC und dem Konfigurationsprogramm
PReset konfiguriert, können zusätzliche Funktionen wie die kundenspezifische
Linearisierung und spezielle Eingangssignale gewählt und eingestellt werden.
• Die Sprache für den Hilfetext kann im Menü aus 8 Sprachen ausgewählt werden.
• Die Relais können, unabhängig vom Eingangssignal, bei Inbetriebnahmen
oder Testläufen, aktiviert oder deaktiviert werden.

Montage:

• Für den Fronttafeleinbau. Die beigefügte Dichtungsmanschette muss zwischen
dem Ausschnitt und der Anzeige montiert werden um die Schutzart IP65
(NEMA 4) zu erreichen. Für den Einsatz in extremen Umgebungsbedingungen
kann für des 5715, eine spezielle spritzwassergeschützte Abdeckung als
Zubehör bestellt werden.
